首页  >  产品百科  >  LM53601NQDSXTQ1

LM53601NQDSXTQ1

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes 2.1MHz Fixed 1 3.3V 3.3V 36V 3.8V SON 贴片安装,黏合安装
供应商型号: LM53601NQDSXTQ1
供应商: 国内现货
标准整包数: 1000

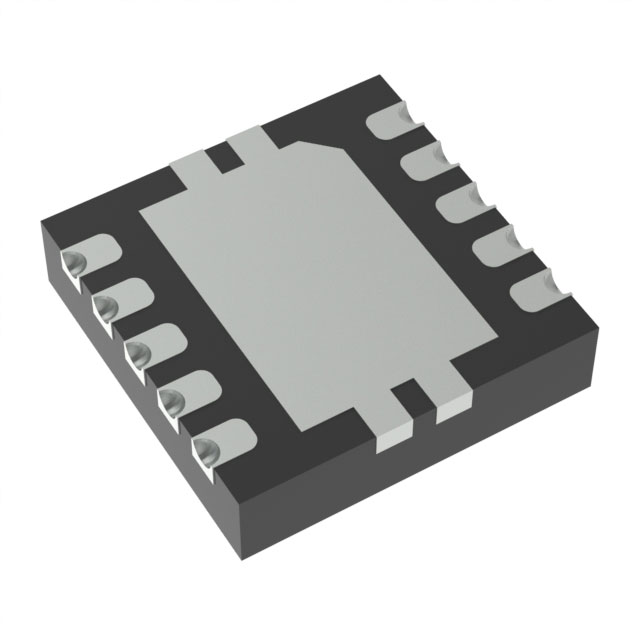

TEXAS INSTRUMENTS DC-DC稳压器 LM53601NQDSXTQ1

LM53601NQDSXTQ1概述


    产品简介


    LM53600-Q1 和 LM53601-Q1 是一款由德州仪器(Texas Instruments)生产的同步降压直流-直流转换器,专为汽车应用设计。它们能够提供3.3V、5V或可调输出电压,并且支持最大650mA(LM53600-Q1)和1000mA(LM53601-Q1)的负载电流。这两款芯片的主要特点是宽输入电压范围(3.55V至36V,瞬态可达42V)、高开关频率(2.1MHz)、低静态电流(23μA),并且支持外部时钟同步和软启动等功能。

    技术参数


    - 输入电压范围:3.55V至36V(瞬态可达42V)
    - 输出电压:3.3V、5V或可调
    - 最大负载电流:650mA(LM53600-Q1),1000mA(LM53601-Q1)
    - 开关频率:2.1MHz
    - 静态电流:23μA
    - 关闭电流:1.8μA
    - 工作温度范围:-40°C至150°C
    - 绝对最大额定值:VIN至GND(-0.3V至42V),SW至GND(-0.3V至VIN+0.3V),BOOT至SW(-0.3V至3.6V)

    产品特点和优势


    LM53600-Q1 和 LM53601-Q1 的主要优势包括:
    - 符合汽车标准:满足AEC-Q100认证要求,适合汽车应用。
    - 广泛的工作温度范围:-40°C至150°C的极端环境下依然能正常工作。
    - 低功耗:仅23μA的静态电流,确保高效的能量利用。
    - 强抗干扰能力:高达42V的瞬态电压容忍度,减少输入浪涌保护设计的需求。
    - 多种模式切换:支持PWM和PFM模式的无缝切换,确保不同负载条件下的高效率和快速响应。
    - 易于布局设计:仅需少量外部组件即可实现紧凑的PCB布局。

    应用案例和使用建议


    应用案例
    这些器件适用于多种汽车应用,如汽车摄像头、驾驶员辅助系统及车身控制系统。例如,在一个车载摄像头模块中,LM53600-Q1可以用于将高压电池的电源转换成所需的低压输出。
    使用建议
    为了优化系统性能,在实际应用中需要注意以下几点:
    - 电源设计:确保输入电容的选择能满足大电流需求,同时注意电感的参数选择以达到最优的转换效率。
    - 散热管理:由于工作温度范围较广,合理布局并确保良好的散热条件是必要的。
    - 时钟同步:如果需要,可通过SYNC/MODE引脚连接外部时钟源来实现时钟同步。

    兼容性和支持


    这些产品与市场上常见的汽车级电子元器件具有良好的兼容性。德州仪器提供了全面的技术文档、开发工具以及在线技术支持服务,帮助客户解决应用中的问题。此外,用户可以通过社区资源获得更多的支持和帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查反馈回路电阻是否正确设置,确保VFB引脚处的电阻值满足规范。 |
    | 设备启动困难 | 确认输入电压是否超过UVLO阈值。若低于阈值,增加输入电容或提高输入电压。 |
    | 静态电流过高 | 检查电路板上的电流路径是否存在短路或高阻抗情况。 |

    总结和推荐


    LM53600-Q1 和 LM53601-Q1 作为一款专为汽车应用设计的同步降压直流-直流转换器,具备出色的性能和广泛的适用范围。其优良的可靠性、较低的功耗以及易于布局设计的特点使其成为汽车电子领域的理想选择。综合考虑其优越的技术参数和可靠的应用支持,我们强烈推荐这些产品用于汽车电源系统的设计。

LM53601NQDSXTQ1参数

参数
输出数量 1
最大输出电压 3.3V
最大输入电压 36V
同步整流器 Yes
最小输出电压 3.3V
拓扑 Buck
最小输入电压 3.8V
输出类型 Fixed
功能 Step-Down
开关频率 2.1MHz
3.05mm(Max)
3.05mm(Max)
750μm(Max)
通用封装 SON
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LM53601NQDSXTQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM53601NQDSXTQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM53601NQDSXTQ1 LM53601NQDSXTQ1数据手册

LM53601NQDSXTQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 23.482
2000+ ¥ 22.885
3000+ ¥ 22.288
库存: 18000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 23482
直接购买
加入购物车
