首页  >  产品百科  >  BQ24232HRGTT

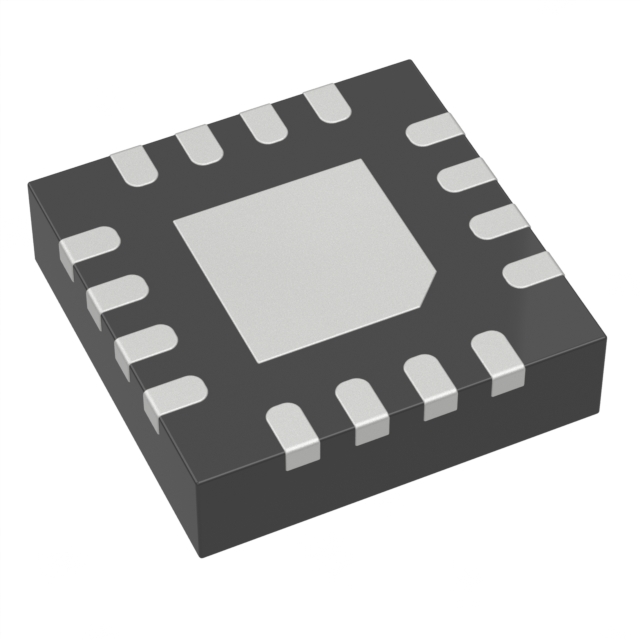

BQ24232HRGTT

产品分类: 电池管理芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 500mA(Max) 4.35V 4.2V 10.2V USB 反向电流,短路,超温,过压 锂离子电池 QFN 贴片安装,黏合安装
供应商型号: BQ24232HRGTT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 电池管理芯片 BQ24232HRGTT

BQ24232HRGTT概述

    bq24232H锂离子电池充电器及电源路径管理IC技术手册

    产品简介


    bq24232H 是一款高度集成的锂离子线性充电器和系统电源路径管理设备,专为小型便携式应用而设计。它可以从USB端口或交流适配器获得输入,并支持从25mA到500mA的充电电流范围。这款IC支持高达500mA的充电电流,并具有动态功率路径管理(DPPM)功能,同时为系统供电和电池充电。

    技术参数


    - 输入电压范围: 4.35V 至 10.2V
    - 最大输入电流: 可编程至500mA
    - 电池调节电压: 4.35V
    - 充电模式: 三阶段充电(预处理、恒流、恒压)
    - 热保护: 短路保护、过温保护
    - 封装形式: 16引脚VQFN (3.00mm x 3.00mm)
    - 工作温度范围: -40°C 至 125°C

    产品特点和优势


    1. 完全符合USB规范: 最大输入电流可选择100mA和500mA,确保符合USB-IF标准。
    2. 28V输入额定值: 配备过压保护,允许低功耗手持设备和蓝牙设备等应用。
    3. 动态功率路径管理(DPPM): 能够在同时为系统供电的同时进行电池充电,从而减少电池循环次数。
    4. 预充电和快充定时器可编程: 可编程的预充电和快速充电安全定时器,有助于延长电池寿命。
    5. NTC热敏电阻输入: 可监控电池温度,防止过热。
    6. 小型封装: 3mm x 3mm的16引脚QFN封装,适合空间受限的应用场合。

    应用案例和使用建议


    蓝牙设备 和 低功耗手持设备 是这款IC的主要应用领域。在具体应用中,建议根据需要选择合适的外部电阻值以设置所需的输入电流限制和充电电流。例如,为了达到最佳的电池寿命,可以配置一个合理的终止电流。

    兼容性和支持


    bq24232H 具有良好的兼容性,可用于各种USB源和标准AC适配器。制造商提供详尽的技术文档和支持,包括布局指南、应用信息和安全提示,确保产品能够在不同环境下稳定运行。

    常见问题与解决方案


    1. 问题: 设备在正常工作时出现过热现象。
    - 解决方法: 检查散热设计是否合理,必要时增加散热片或改善散热路径。
    2. 问题: 输入电流超过预期值。
    - 解决方法: 检查外部电阻配置,确认是否正确设置输入电流限制。

    总结和推荐


    bq24232H 是一款高度集成且功能丰富的锂离子电池充电器,适用于多种便携式应用。其独特的DPPM功能使其在多种环境中表现出色,能够有效管理和延长电池寿命。此外,小巧的封装和全面的支持文档也使得这款产品在市场中具有很强的竞争优势。总体而言,推荐使用此产品以满足各种充电和电源管理需求。

BQ24232HRGTT参数

参数
电池类型 锂离子电池
最小输出电压 -
最小工作供电电压 4.35V
故障保护 反向电流,短路,超温,过压
功能 -
最大输出电压 4.2V
输出电流 500mA(Max)
接口类型 USB
最大工作供电电压 10.2V
3.15mm(Max)
3.15mm(Max)
950μm(Max)
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

BQ24232HRGTT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

BQ24232HRGTT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电池管理芯片 TEXAS INSTRUMENTS BQ24232HRGTT BQ24232HRGTT数据手册

BQ24232HRGTT封装设计

查看详情并下载
Symbol
Footprint
3D Model
