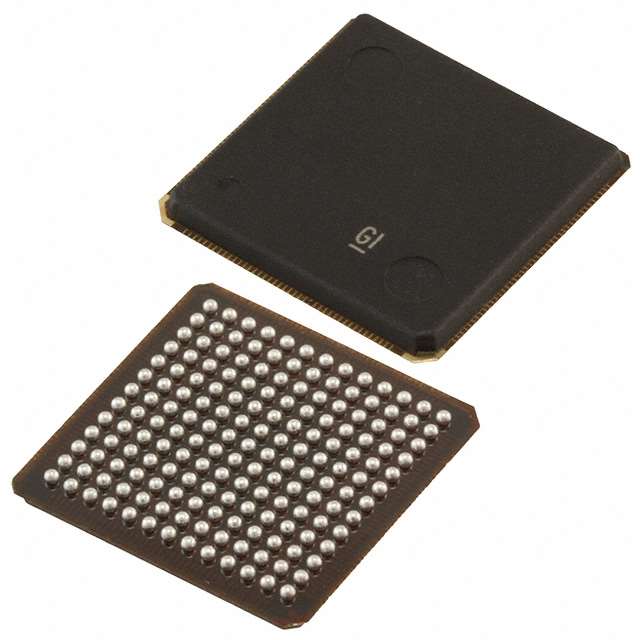

TPS658621CZGUT

产品分类: 电源管理芯片(PMIC)
厂牌: TEXAS INSTRUMENTS
产品描述: 3V 18V 电池管理,显示器(LED 驱动器),手持/移动设备,电源 BGA 贴片安装
供应商型号: 25E-TPS658621CZGUT
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 电源管理芯片(PMIC) TPS658621CZGUT

TPS658621CZGUT概述

    TPS658621C Advanced Power Management Unit 技术手册

    产品简介


    TPS658621C 是一款高度集成的电源管理单元(PMU),专为便携式设备如平板电脑、智能手机和其他手持设备设计。该单元集成了多个降压转换器、多种可编程低功耗稳压器(LDO)、RGB LED驱动器以及显示支持功能,旨在简化系统级的设计并提升效率。TPS658621C 的集成度高,能够在小尺寸封装内提供全面的电源管理解决方案。

    技术参数


    - 输入电压范围: 2.7V 至 5.5V
    - 输出电压: 最大输出电压 3.3V,可通过软件配置
    - 输出电流:
    - SM0 和 SM2 最大输出 1.5A
    - SM1 最大输出 2.0A
    - PWM 输出: 4 路,可编程频率和占空比
    - LED 驱动器: 双 RGB LED 驱动器,常白光 (WLED) 驱动器最大电流 26.5mA
    - 电源路径管理: 支持双输入电源路径,USB 限流功能
    - 系统监控: 内置 ADC,支持 11 个通道
    - 保护功能: 过电压保护 (OV),电源就绪指示 (Power Good)
    - 工作温度范围: -40°C 至 85°C
    - 封装选项: BGA Microstar (169 引脚) 和 BGA Microstar Junior (120 引脚)

    产品特点和优势


    TPS658621C 的关键优势在于其高度集成的特性,减少了外部组件的需求,从而降低了系统成本和复杂度。它具有多种可编程 LDO,可以灵活调整输出电压,满足不同应用需求。其内置的电源路径管理和 USB 限流功能提高了系统的稳定性和可靠性。此外,TPS658621C 的 I²C 接口允许通过软件进行详细的系统状态监控和故障处理,增强了系统的灵活性和易用性。

    应用案例和使用建议


    TPS658621C 广泛应用于各类手持设备,例如平板电脑、导航设备和媒体播放器。其灵活的 PWM 输出可用于背光控制,而 RGB LED 驱动器适用于指示灯和环境光调节。对于用户而言,在选择外部组件时,应注意确保这些组件能够匹配 TPS658621C 的电气特性,以避免电压或电流不匹配导致的问题。此外,建议定期检查系统状态和故障指示,以便及时发现和处理潜在问题。

    兼容性和支持


    TPS658621C 支持标准的 I²C 接口,可以轻松与各种微控制器和处理器接口。德州仪器提供了详尽的技术文档和开发工具,支持客户进行快速开发和验证。此外,德州仪器还提供技术支持,包括在线论坛和直接联系技术支持团队,帮助用户解决可能遇到的技术难题。

    常见问题与解决方案


    1. 问题: 如何设置过电压保护?
    - 解决方法: 通过 I²C 接口访问内部寄存器,设置所需的过电压阈值。

    2. 问题: 系统电源路径如何配置?
    - 解决方法: 使用 I²C 接口设置电源路径优先级和启用状态。

    3. 问题: PWM 输出频率如何调整?
    - 解决方法: 通过 I²C 接口发送相应的控制命令来修改 PWM 参数。

    总结和推荐


    TPS658621C 是一款高性能、高集成度的电源管理单元,非常适合用于便携式设备的应用。其强大的功能集、灵活的配置选项和广泛的适用性使其在市场上具有很强的竞争力。如果你正在寻找一个高效且易于集成的电源管理解决方案,TPS658621C 将是一个极佳的选择。

TPS658621CZGUT参数

参数
最小工作供电电压 3V
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 电池管理,显示器(LED 驱动器),手持/移动设备,电源
最大工作供电电压 18V
12.1mm(Max)
12.1mm(Max)
950μm(Max)
通用封装 BGA
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

TPS658621CZGUT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS658621CZGUT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电源管理芯片(PMIC) TEXAS INSTRUMENTS TPS658621CZGUT TPS658621CZGUT数据手册

TPS658621CZGUT封装设计

查看详情并下载
Symbol
Footprint
3D Model
