LM5145QRGYRQ1

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes 100KHz~1MHz Transistor Driver 1 75V 5.5V VQFN-20 贴片安装,黏合安装
供应商型号: LM5145QRGYRQ1
供应商: 云汉优选
标准整包数: 300

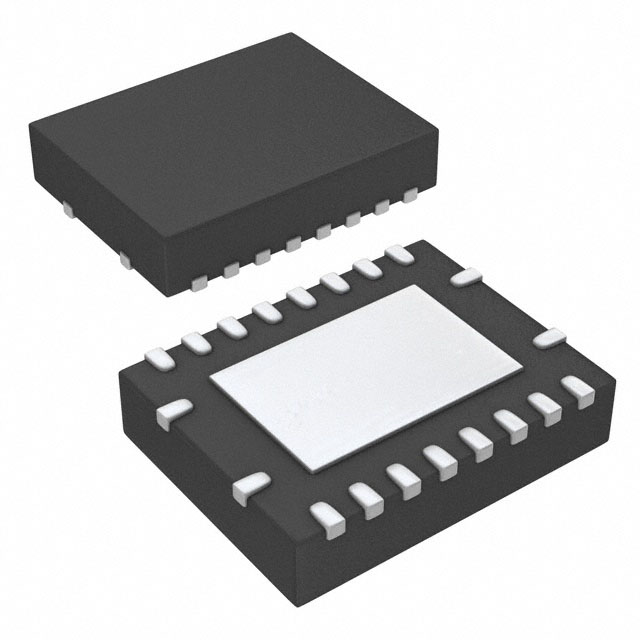

TEXAS INSTRUMENTS DC-DC稳压器 LM5145QRGYRQ1

LM5145QRGYRQ1概述

    LM5145-Q1 汽车级75V同步降压DC/DC控制器技术手册

    1. 产品简介


    LM5145-Q1是一款专为汽车应用设计的75V同步降压DC/DC控制器。它通过减少外部浪涌抑制组件的需求,能够在高压输入环境下提供高效的电压调节。该控制器具备宽输入电压范围(5.5V至75V),支持高达150°C的工作温度,具有±1%的反馈精度,并且能够在低至5.5V的输入电压下工作,非常适合高功率汽车DC/DC调节器、汽车电机驱动和混合动力及电动汽车电源系统。

    2. 技术参数


    - 输入电压范围: 5.5V 至 75V
    - 输出电压范围: 0.8V 至 60V
    - 最大工作频率: 1 MHz
    - 最小开关时间: 40ns
    - 最小关断时间: 140ns
    - 栅极驱动电压: 7.5V
    - 软启动功能: 可编程
    - 保护功能: 包括过流保护、输入欠压保护、VCC欠压保护和热关断保护

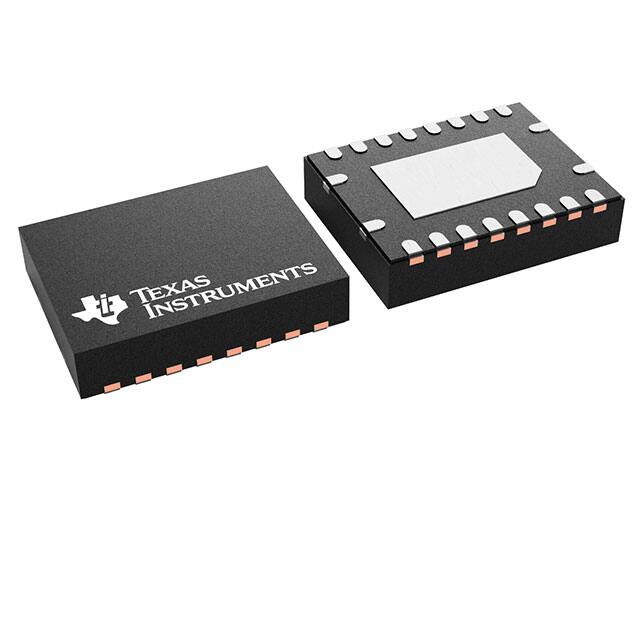

    - 封装: 20引脚VQFN,尺寸为4.5mm x 3.5mm
    - 工作温度范围: -40°C 至 125°C

    3. 产品特点和优势


    LM5145-Q1的主要特点是其广泛的应用场景和高度可靠的保护机制。它支持的功能包括:
    - 高输入电压处理能力: 能够承受高达75V的输入电压,适用于各种高压汽车和工业应用。
    - 高效率运行: 具备可调开关频率和高效能的栅极驱动器,保证了在不同负载条件下的高效率运行。
    - 功能性安全: 符合AEC-Q100标准,提供文档支持,便于设计功能安全系统。
    - 适应性强: 支持多种配置,如可选的二极管仿真模式,可以在轻载条件下降低功耗。

    4. 应用案例和使用建议


    应用案例:
    - 高功率汽车DC/DC调节器
    - 汽车电机驱动和高级驾驶辅助系统(ADAS)
    - 混合动力和电动汽车(HEV/EV)动力传动系统
    - 车身电子和照明系统
    - 信息娱乐和仪表盘
    使用建议:
    为了充分发挥LM5145-Q1的性能,在设计时应注意以下几点:
    - 确保输入电压稳定在规定的范围内,避免超出绝对最大额定值。
    - 合理选择栅极驱动电阻和电容,以确保合适的软启动时间和响应速度。
    - 在轻载条件下启用二极管仿真模式,以提高整体效率。

    5. 兼容性和支持


    LM5145-Q1与其他电子元器件的兼容性良好,可以方便地集成到现有的系统中。制造商提供了丰富的技术支持,包括文档支持、更新通知和资源库,帮助用户快速解决问题并实现最佳性能。

    6. 常见问题与解决方案


    问题1: 输入电压超过75V。
    解决方案: 检查输入电压源,确保不超过75V。若需要处理更高电压,应考虑使用额外的浪涌保护组件。
    问题2: 温度过高导致热关断。
    解决方案: 检查散热设计,确保有足够的热管理系统,包括散热片和风扇,以保持工作温度在安全范围内。

    7. 总结和推荐


    LM5145-Q1是一款功能全面且性能稳定的汽车级同步降压DC/DC控制器,适合应用于高要求的汽车电子系统。其广泛的电压和温度范围、高效的开关频率控制以及强大的保护机制使其成为高可靠性应用的理想选择。强烈推荐在高功率汽车电子系统设计中采用这款控制器。

LM5145QRGYRQ1参数

参数
输出类型 Transistor Driver
开关频率 100KHz~1MHz
最小输入电压 5.5V
最小输出电压 -
最大输出电压 -
功能 Step-Down
输出数量 1
拓扑 Buck
最大输入电压 75V
同步整流器 Yes
通用封装 VQFN-20
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LM5145QRGYRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM5145QRGYRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM5145QRGYRQ1 LM5145QRGYRQ1数据手册

LM5145QRGYRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ ¥ 14.916
500+ ¥ 13.673
1000+ ¥ 13.3001
库存: 2500
起订量: 300 增量: 0
交货地:
最小起订量为:300
合计: ¥ 4474.8
