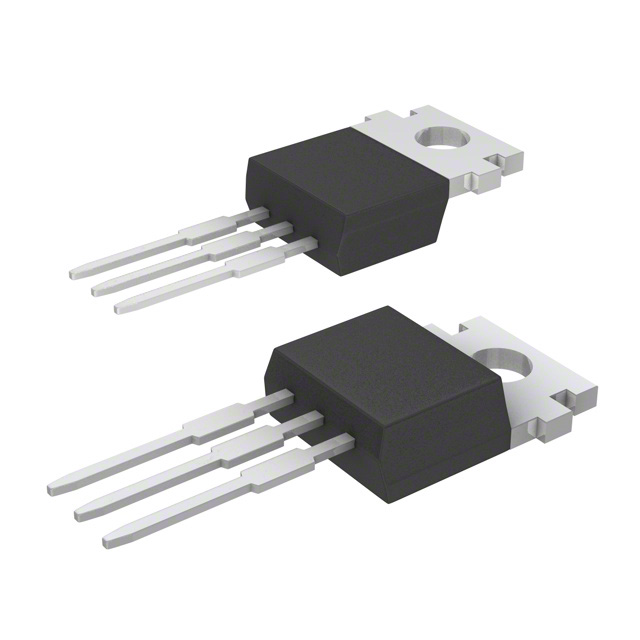

UA7808CKCT

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 72dB~62dB(120Hz) 8mA 正极 Fixed 1.5A 1 8V 10.5V 8V 25V 2V@ 1A 160mV 160mV TO-220-3 通孔安装
供应商型号: 25E-UA7808CKCT
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS LDO稳压器 UA7808CKCT

UA7808CKCT概述

    电子元器件技术手册:固定正电压调节器

    产品简介


    本系列集成固定正电压调节器(Fixed Positive Voltage Regulators)适用于广泛的应用场合,包括印刷电路板上的电压调节以消除噪声和单点调节所引发的分布问题。这些调节器可提供高达1.5安培的输出电流,主要型号包括uA7805、uA7808、uA7810、uA7812、uA7815和uA7824。它们广泛应用于便携式设备、计算服务器、电信设备等领域。

    技术参数


    - 输出电流: 最大可达1.5安培
    - 输入电压范围: 不同型号对应不同电压范围(见下表)
    - 封装: TO-220(10.16mm x 8.82mm),TO-263(10.06mm x 9.02mm)
    - 热阻: 环境热阻为23°C/W至25.3°C/W(见表)
    | 型号 | 输入电压范围(V) | 输出电压(V) |
    |
    | uA7805 | 7 - 20 | 5 |
    | uA7808 | 10.5 - 23 | 8 |
    | uA7810 | 12.5 - 28 | 10 |
    | uA7812 | 14.5 - 30 | 12 |
    | uA7815 | 17.5 - 30 | 15 |
    | uA7824 | 27 - 38 | 24 |

    产品特点和优势


    - 内部过载保护:内置电流限制和过热保护,使其免受过载影响。
    - 高功率耗散能力:能够承受大电流,适用性强。
    - 输出稳定:输出电压随温度变化小,具有良好的稳定性。
    - 灵活使用:可用于固定电压调节,也可通过外部组件实现可调输出电压和电流。

    应用案例和使用建议


    应用案例:
    - 在便携式设备中用于电源管理,确保系统稳定运行。
    - 在计算服务器和电信设备中作为电源调节器,减少噪声干扰。
    使用建议:
    - 在选择具体型号时,根据实际需求确定输入电压范围。
    - 使用过程中确保外部电容正确连接(输入端0.33μF,输出端0.1μF)以保证稳定性。

    兼容性和支持


    这些调节器与多种标准封装兼容,便于集成到不同的电路设计中。制造商提供了详尽的技术文档和支持服务,包括布局指南和常见问题解答。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 过载保护触发 | 检查负载情况,调整输入电压或更换更大容量的电容器。 |
    | 输出电压不稳定 | 确认外部电容正确连接并符合要求。 |
    | 热度过高 | 增加散热措施,如增加散热片或降低环境温度。 |

    总结和推荐


    综上所述,这些固定正电压调节器具有出色的性能和广泛的应用范围。它们的内部保护机制、高功率耗散能力和稳定性使其成为众多应用的理想选择。强烈推荐在需要高效稳定的电压调节器的应用场景中使用。
    以上是对固定正电压调节器的技术手册进行的全面分析。希望这份指南能帮助您更好地了解和使用这些重要的电子元件。

UA7808CKCT参数

参数
最大输入电压 25V
最大压差@电流 2V@ 1A
最小输出电压 8V
输出电流 1.5A
极性 正极
最大输出电压 8V
稳压器数量 1
纹波抑制-PSRR 72dB~62dB(120Hz)
最小输入电压 10.5V
线路调节 160mV
负载调节 160mV
Iq-静态电流 8mA
输出类型 Fixed
10.67mm(Max)
4.65mm(Max)
8.79mm(Max)
通用封装 TO-220-3
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

UA7808CKCT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UA7808CKCT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS UA7808CKCT UA7808CKCT数据手册

UA7808CKCT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.4623
5000+ ¥ 2.3521
10000+ ¥ 2.2669
库存: 11123
起订量: 4062 增量: 0
交货地:
最小起订量为:10
合计: ¥ 24.62
