LM20133MHE/NOPB

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes 410KHz Adjustable 1 4.68V 800mV 5.5V 2.95V HTSSOP-16 贴片安装,黏合安装
供应商型号: LM20133MHE/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 LM20133MHE/NOPB

LM20133MHE/NOPB概述


    产品简介


    LM20133同步降压稳压器是一款高度集成且易于设计的同步降压稳压器,能够输出高达3A的连续电流。该产品适用于多种低电压系统,例如高效率点负载调节、高性能DSP、FPGA、ASIC和微处理器等。LM20133提供了广泛的应用范围,尤其适合电源管理、宽带通信基础设施等领域。

    技术参数


    - 输入电压范围: 2.95V 至 5.5V
    - 连续输出电流: 3A
    - 峰值效率: 97%
    - 开关频率范围: 360 kHz 至 460 kHz(内部振荡器)
    - 外部同步频率范围: 460 kHz 至 1500 kHz
    - 精度反馈引脚电压: 0.8V ± 100 mV
    - 低侧开关导通电阻: 32 mΩ 至 52 mΩ
    - 高侧开关导通电阻: 36 mΩ 至 55 mΩ
    - 启动温度范围: -40°C 至 +125°C
    - 绝对最大额定值: 封装引脚至GND电压为-0.3V至+6V,存储温度为-65°C至+150°C

    产品特点和优势


    - 精准电流限制: 可以通过外部组件实现精确的电流限制,减小电感器尺寸。
    - 97%峰值效率: 确保高效运行,节省能源。
    - 外部同步功能: 允许外部时钟信号同步内部时钟,避免频率冲突。
    - 内置过电压保护和过电流保护: 增强系统可靠性。
    - 热关断功能: 防止过热损坏。
    - 宽电压输入范围: 适应多种应用场景。

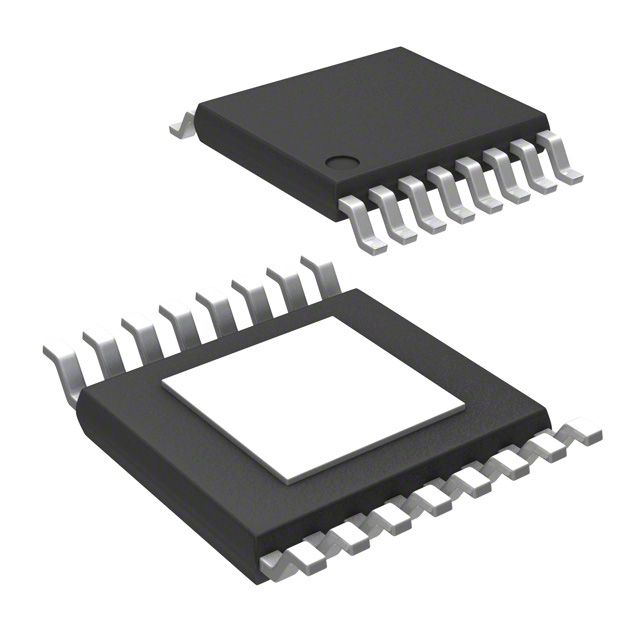

    - 紧凑封装: HTSSOP 16针封装,带暴露的散热片。

    应用案例和使用建议


    - 多轨电源架构: 可用于复杂电源管理系统,提高整体效率。
    - 启动应用: 在预偏置负载启动时,可以避免电流灌入,减少冲击电流。
    - 系统电源管理: 适用于需要高效电源管理的高密度数据中心和电信设备。
    使用建议:
    - 在选择外部电容器时,注意其ESR(等效串联电阻)要足够低,以确保系统的稳定性和效率。
    - 利用外部同步功能可以有效地减少电磁干扰,提高系统稳定性。

    兼容性和支持


    - 兼容性: 适用于多种电压源和控制系统,可以与其他低压器件无缝对接。
    - 支持服务: 提供详细的技术文档和客户支持,有助于用户快速解决问题。

    常见问题与解决方案


    1. 问题: 开关频率不稳定。
    - 解决方案: 检查连接的外部时钟信号是否满足逻辑电平要求,并确保SYNC引脚正确接地或连接到时钟信号。
    2. 问题: 启动时电压不稳。
    - 解决方案: 检查输入电压是否在允许范围内,并确保软启动电容的选型正确。
    3. 问题: 输出电压波动较大。
    - 解决方案: 重新校准外部补偿网络,确保内部误差放大器的增益和相位裕量。

    总结和推荐


    LM20133同步降压稳压器凭借其高效率、宽电压输入范围和灵活的设计选项,在多种应用场景中表现出色。其内置保护机制和紧凑的封装使其成为众多高密度电源管理系统的理想选择。我们强烈推荐这款产品,特别是对需要高效能电源管理和紧凑设计的工程师来说,LM20133是最佳选择。

LM20133MHE/NOPB参数

参数
开关频率 410KHz
最大输入电压 5.5V
功能 Step-Down
最大输出电压 4.68V
输出类型 Adjustable
拓扑 Buck
同步整流器 Yes
最小输出电压 800mV
输出数量 1
最小输入电压 2.95V
5.1mm(Max)
4.5mm(Max)
1.05mm(Max)
通用封装 HTSSOP-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LM20133MHE/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM20133MHE/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM20133MHE/NOPB LM20133MHE/NOPB数据手册

LM20133MHE/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
