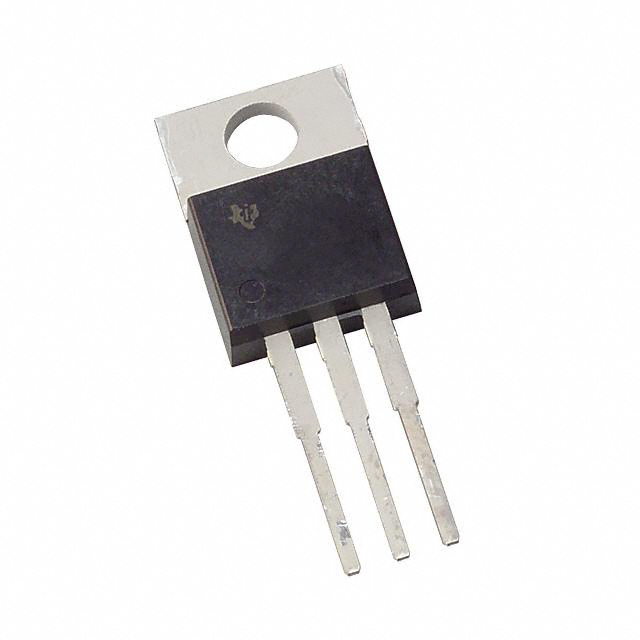

UA78M05CKC

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 80dB(120Hz) 4.5mA 正极 Fixed 500mA 1 5V 7V 5V 25V 2V@ 350mA 100 mV 100mV TO-220-3 通孔安装 10.17mm*4.58mm*9.02mm
供应商型号: 25E-UA78M05CKC
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS LDO稳压器 UA78M05CKC

UA78M05CKC概述

    UA78MXX Positive-Voltage Regulators

    产品简介


    UA78MXX系列固定电压集成电路稳压器是一系列广泛应用于多种场合的电子元件。这些稳压器的主要功能是提供稳定的电压输出,适用于卡片上的稳压以消除噪声并处理单点调节相关的各类问题。UA78MXX系列产品可以为多个应用领域提供高达500mA的电流输出,内部具备电流限制和热关断保护,使其几乎免疫于过载。
    主要应用领域包括:
    - 板级稳压
    - 便携式设备
    - 计算机和服务器
    - 电信设备

    技术参数


    - 输入电压范围:
    - uA78M33: 5.3V 至 25V
    - uA78M05: 7V 至 25V
    - uA78M06: 8V 至 25V
    - uA78M08: 10.5V 至 25V
    - uA78M09: 11.5V 至 26V
    - uA78M10: 12.5V 至 28V
    - uA78M12: 14.5V 至 30V
    - 最大输出电流: 500mA
    - 电气特性:
    - 输出电压精度:3.2V至3.4V(350mA负载时)
    - 输入电压调节率:在200mA负载时,最大为50mV
    - 纹波抑制:在120Hz频率下,可达80dB(300mA负载时)
    - 温度系数:-1mV/°C(5mA负载时)
    - 典型电气特性:
    - 噪声电压:10Hz至100kHz频率范围内,最大值为200μV
    - 滴漏电压:2V
    - 偏置电流:4.5mA至6mA
    - 短路输出电流:300mA
    - 最大峰值输出电流:700mA

    产品特点和优势


    - 内部保护机制:具备电流限制和热关断功能,确保设备免受过载影响。
    - 高可靠性:具备较高的功率耗散能力,能够在较宽的工作温度范围内稳定工作。
    - 易于使用:无需外部组件即可实现稳定输出,简化电路设计。

    应用案例和使用建议


    UA78MXX系列产品广泛应用于各种电源管理场景,例如:
    - 便携式设备电源管理:利用其高可靠性和紧凑封装,适合作为便携式设备的核心电源部件。
    - 计算机及服务器稳压:通过内置的高功率耗散能力和保护机制,为服务器提供稳定的电力供应。
    使用建议:
    - 确保输入电压符合器件规格要求,避免超出额定值。
    - 使用时在输入端和输出端分别并联0.33μF和0.1μF电容,以优化滤波效果。

    兼容性和支持


    UA78MXX系列稳压器支持多种封装形式,包括SOT-223、TO-220、TO-252等。厂商提供了详尽的技术文档和社区支持,用户可以通过官方渠道获取相关资料和技术支持。

    常见问题与解决方案


    - 问题:设备在使用过程中出现过热现象。
    - 解决方案: 确保散热良好,选择合适的散热片或强制风冷方式。也可以参考技术手册中的布局指南,确保良好的热传导路径。

    - 问题:输出电压不稳定。
    - 解决方案: 检查输入电压是否稳定,确保输入电压在器件规定的范围内。另外,检查负载电流是否超过了器件的最大允许值。

    总结和推荐


    UA78MXX系列稳压器凭借其强大的内部保护机制、高可靠性以及易于使用的特性,在众多应用场景中表现出色。对于需要稳定电源输出的应用场景,强烈推荐选用此系列产品。无论是便携式设备还是数据中心的电源管理系统,UA78MXX都能提供卓越的性能和可靠的保障。

UA78M05CKC参数

参数
Iq-静态电流 4.5mA
最大输出电压 5V
最小输入电压 7V
稳压器数量 1
最小输出电压 5V
纹波抑制-PSRR 80dB(120Hz)
最大压差@电流 2V@ 350mA
负载调节 100 mV
输出类型 Fixed
线路调节 100mV
输出电流 500mA
最大输入电压 25V
极性 正极
长*宽*高 10.17mm*4.58mm*9.02mm
通用封装 TO-220-3
安装方式 通孔安装
零件状态 停产
包装方式 管装

UA78M05CKC厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UA78M05CKC数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS UA78M05CKC UA78M05CKC数据手册

UA78M05CKC封装设计

查看详情并下载
Symbol
Footprint
3D Model
