UCD90240ZRBR

产品分类: 电源管理芯片(PMIC)
厂牌: TEXAS INSTRUMENTS
产品描述: 2.97V 3.63V BGA 贴片安装,黏合安装
供应商型号: 25E-UCD90240ZRBR
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 电源管理芯片(PMIC) UCD90240ZRBR

UCD90240ZRBR概述


    产品简介


    UCD90240 24-Rail PMBus电源序列控制器及系统管理器
    UCD90240是一款高度集成的电源序列控制器和系统管理器,专为需要精确管理和监测多个电源轨的应用而设计。它能够监控24个电源轨的电压、电流或温度,并提供灵活的时序控制和状态管理功能。UCD90240在工业自动化、通信设备、服务器及存储系统等多个领域都有广泛应用。

    技术参数

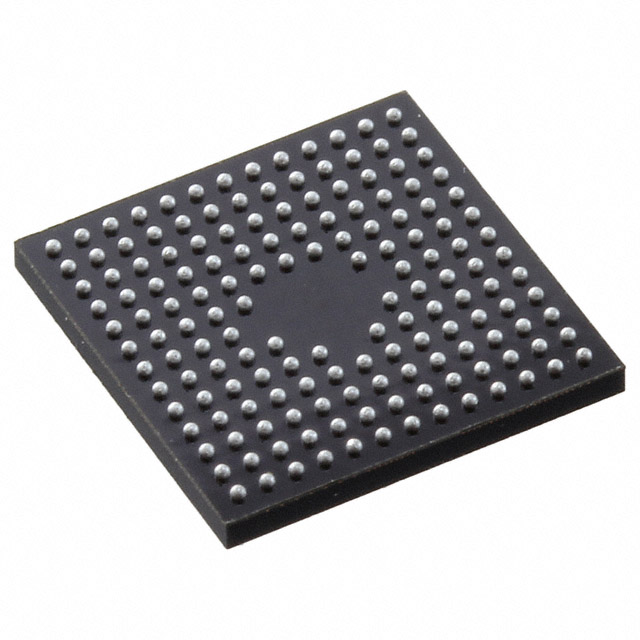

    - 产品尺寸: 9.00 mm × 9.00 mm BGA封装
    - 支持电压范围:
    - V33D (数字3.3V供电): 0 - 4V
    - V33A (模拟3.3V供电): 0 - 4V
    - 输入电压范围: 所有I/O引脚(除了PMBUSCNTRL, PMBALERT#, MARGIN19 和 MARGIN20): -0.3V - 5.5V
    - 绝对最大温度: 最大结温: -40°C 至 150°C
    - 工作环境温度范围: -40°C 至 125°C
    - 支持电气特性: 符合PMBus 1.2标准
    - 其他规格:
    - 输入电压范围 (PMBUSCNTRL, PMBALERT#, MARGIN19 和 MARGIN20): -0.3V 至 V33D + 0.3V
    - 最大电流输出: -25mA

    产品特点和优势


    UCD90240具有多种显著的特点和优势,使其在电源管理和系统监控方面脱颖而出:
    1. 多功能监控: 支持24个独立的电源轨,可以监控电压、电流和温度。
    2. 灵活的时序控制: 提供24个EN引脚用于电源轨的开启和关闭控制,以及12个LGPO引脚支持灵活的状态机和布尔逻辑控制。
    3. 高精度校准: 支持高精度闭环校准,改善电源轨的输出准确性。
    4. 事件日志记录: 非易失性事件日志记录功能,保存故障事件和系统状态。
    5. 故障处理: 配备故障引脚,支持芯片级的故障同步响应。

    应用案例和使用建议


    UCD90240广泛应用于工业自动化、通信设备、服务器及存储系统等场合。例如,在服务器和存储系统中,它可以确保不同电源轨之间的正确顺序开启和关闭,提高系统的可靠性和稳定性。
    使用建议:
    1. 合理规划电源轨: 确保在布局时为每个电源轨预留足够的空间,以便进行有效的布线和散热。
    2. 考虑环境因素: 在极端温度环境下使用时,应注意设备的工作温度范围,并采取适当的散热措施。
    3. 配置软件工具: 使用TI提供的Fusion Designer软件来简化配置过程,提高效率。

    兼容性和支持


    兼容性:
    - 兼容性: UCD90240支持PMBus 1.2标准,与其他符合PMBus标准的设备兼容。
    - 多芯片级联: 支持最多4个控制器的级联操作,以满足复杂系统的需求。
    支持和维护:
    - TI提供了全面的技术文档和工具,如Fusion Digital Power Designer软件,帮助用户快速配置和监测系统。
    - 客户还可以通过TI的官方网站获取更多的技术支持和社区交流机会。

    常见问题与解决方案


    问题1: 设备无法正常启动
    - 解决办法: 检查V33D和V33A电源是否正常连接,并确认是否有外部干扰导致的问题。
    问题2: 输出电压不准确
    - 解决办法: 检查模拟参考电压(VREFA+ 和 VREFA-)是否正确连接,并确保模拟地(AVSS)与电源地(DVSS)之间没有电气噪声干扰。

    总结和推荐


    UCD90240作为一款高性能的电源序列控制器和系统管理器,具有强大的功能和良好的市场竞争力。其丰富的功能、灵活的配置能力和良好的兼容性使其成为工业自动化和数据中心等领域不可或缺的选择。强烈推荐在复杂系统的设计和管理中采用这款产品,以提升整体性能和可靠性。
    这篇文章总结了UCD90240的核心特点和技术参数,详细介绍了其应用场景和使用建议,并提供了针对常见问题的解决方案,希望能为电子元器件工程师和设计人员提供有价值的信息。

UCD90240ZRBR参数

参数
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 3.63V
最小工作供电电压 2.97V
工作电源电流 -
通用封装 BGA
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

UCD90240ZRBR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UCD90240ZRBR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电源管理芯片(PMIC) TEXAS INSTRUMENTS UCD90240ZRBR UCD90240ZRBR数据手册

UCD90240ZRBR封装设计

查看详情并下载
Symbol
Footprint
3D Model
