TPS7B6850QPWPRQ1

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 60dB~40dB(100Hz~100kHz) 42μA 正极 Fixed 500mA 1 5V 4V 5V 40V 600mV@ 500mA 20mV 10mV HTSSOP-28 贴片安装,黏合安装
供应商型号: TPS7B6850QPWPRQ1
供应商: 国内现货
标准整包数: 2000

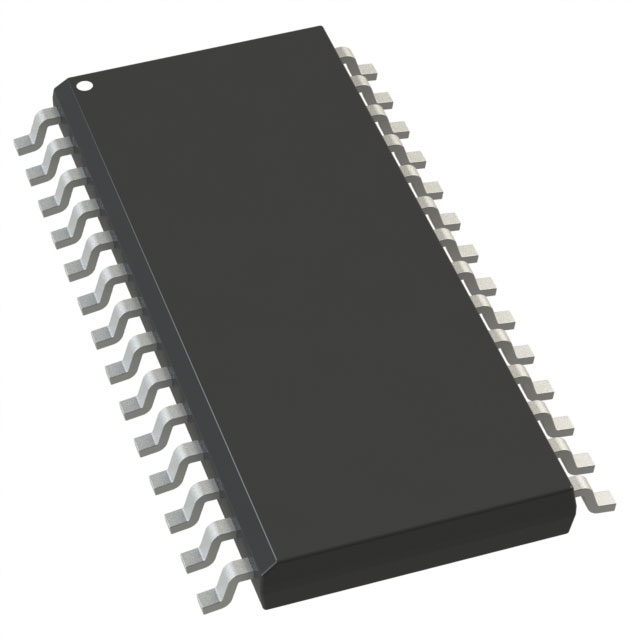

TEXAS INSTRUMENTS LDO稳压器 TPS7B6850QPWPRQ1

TPS7B6850QPWPRQ1概述


    产品简介


    TPS7B68-Q1 是一款专为汽车应用设计的高电压超低静态电流看门狗低压降线性稳压器(LDO)。这款器件具有500mA的最大输出电流,可以在4V至40V的宽输入电压范围内稳定运行,并能承受高达45V的瞬态电压。TPS7B68-Q1 主要应用于汽车微控制器或微处理器电源供应系统中,以监测微控制器的工作状态,防止软件失控现象。此外,它还广泛应用于车身控制模块(BCM)、电池管理系统(BMS)及其他电动汽车(EV)和混合动力汽车(HEV)的相关控制系统。

    技术参数


    - 工作温度范围:–40°C 至 +125°C
    - 最大输出电流:500mA
    - 输入电压范围:4V 至 40V
    - 固定输出电压:3.3V 或 5V
    - 最大纹波电压:600mV @ 500mA
    - 静态电流:
    - 关闭模式:小于4μA
    - 典型值(轻载):19μA
    - 电源关断电流:≤ 4μA
    - 负载调整率:20mV
    - 线性调整率:10mV
    - 电源抑制比(PSRR):60dB @ 100Hz;408dB @ 100kHz
    - 热关断:集成过载和过流保护

    产品特点和优势


    TPS7B68-Q1 的关键特点是其能够为汽车系统提供稳定可靠的电源管理解决方案。它具备灵活的配置选项,如可调节的看门狗周期(从10ms到500ms)和功率良好的阈值设定。内置的窗口比配置(1:1或8:1)使其能够在不同应用中实现最佳性能。此外,该器件具有较低的静态电流和过载保护功能,适合长时间运行的应用场景。

    应用案例和使用建议


    TPS7B68-Q1 最典型的应用是作为汽车微控制器的电源供应。其设计旨在确保在恶劣环境下(例如高温或高压)仍能保持稳定的输出电压。为了确保最佳性能,建议在设计中充分考虑散热问题,采用合适的散热措施来维持器件的稳定工作状态。此外,在进行电路布局时,应该尽量减少输入与输出之间的走线长度,以减少杂散电感,提高系统的整体稳定性。

    兼容性和支持


    TPS7B68-Q1 与其相关的产品文档、工具及软件均可通过 TI 官网获得。TI 提供全面的技术支持和社区资源,用户可以通过这些渠道获取最新的技术更新和解决使用过程中可能遇到的问题。这有助于确保用户能够充分利用该器件的各项功能,并在各种复杂环境中保持系统的可靠性和稳定性。

    常见问题与解决方案


    1. 问题:在某些条件下,输出电压不稳。
    - 解决方案:检查输入电压是否在规定的范围内。若输入电压波动较大,则可能需要增加输入电容以改善稳定性。

    2. 问题:器件过热。
    - 解决方案:检查散热设计是否合理。确保使用适当的散热材料或改进电路布局以降低温度。
    3. 问题:输出电流不稳定。
    - 解决方案:确认输出电容和电阻的阻抗是否满足要求。调整外部元件参数以适应不同的工作条件。

    总结和推荐


    综上所述,TPS7B68-Q1 是一款专为汽车应用而设计的高性能、高可靠性低压降线性稳压器。它具备强大的功能、灵活的配置选项以及完善的保护机制,非常适合需要高精度和稳定性的应用场景。对于需要长期稳定运行且需在极端条件下工作的系统而言,TPS7B68-Q1 是一个非常理想的选择。强烈推荐该产品给需要上述特性的客户。

TPS7B6850QPWPRQ1参数

参数
输出电流 500mA
负载调节 20mV
线路调节 10mV
最大输出电压 5V
纹波抑制-PSRR 60dB~40dB(100Hz~100kHz)
最小输出电压 5V
最大输入电压 40V
Iq-静态电流 42μA
最大压差@电流 600mV@ 500mA
稳压器数量 1
最小输入电压 4V
输出类型 Fixed
极性 正极
通用封装 HTSSOP-28
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TPS7B6850QPWPRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS7B6850QPWPRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS TPS7B6850QPWPRQ1 TPS7B6850QPWPRQ1数据手册

TPS7B6850QPWPRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 4.73
4000+ ¥ 4.73
6000+ ¥ 4.73
8000+ ¥ 4.73
库存: 30000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 9460
直接购买
加入购物车
