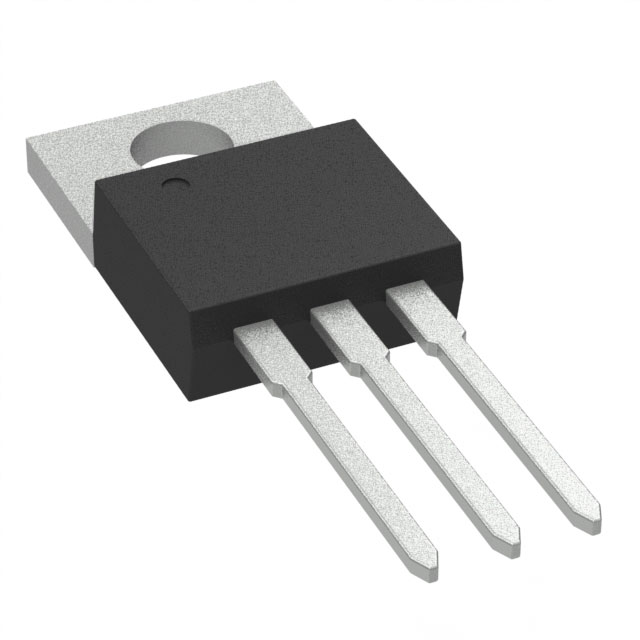

LM2940CT-15

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 66dB(120Hz) 10mA 正极 Fixed 1A 1 12V 9V 12V 36V 800mV@ 1A 150mV 150mV TO-220-3 通孔安装 10.16mm(长度)
供应商型号: LM2940CT-15
供应商: 云汉优选
标准整包数: 90
TEXAS INSTRUMENTS LDO稳压器 LM2940CT-15

LM2940CT-15概述


    产品简介


    LM2940/N 和 LM2940C 低压差稳压器 是一款高性能的正电压调节器,能够提供高达 1A 的输出电流,具有很低的压差(通常为 0.5V)。该产品广泛应用于车载设备、逻辑电源系统、工业仪表等领域,尤其适合需要高稳定性和低功耗的应用场合。

    技术参数


    - 输入电压范围: 6V 至 26V
    - 输出电压范围:
    - 5V: 4.85V ~ 5.15V
    - 8V: 7.76V ~ 8.24V
    - 9V: 8.73V ~ 9.27V
    - 10V: 9.7V ~ 10.3V
    - 12V: 11.64V ~ 12.36V
    - 15V: 14.55V ~ 15.45V
    - 输出电流: 高达 1A
    - 压差:
    - 100mA 输出时: 110mV ~ 200mV
    - 输出噪声: 10Hz 至 100kHz, 最大值 450µVrms
    - 纹波抑制: 最大值 66dB
    - 最大线性瞬变: 150mV @ 50mA 至 1A
    - 负载调节: 35mV 至 80mV @ 50mA 至 1A
    - 静态电流:
    - VIN = VOUT + 5V, IOUT = 1A 时: 30mA 至 60mA

    产品特点和优势


    1. 低功耗:得益于内部的节流电路,LM2940/N 和 LM2940C 在 5V 输出电流为 1A 时,静态电流仅为 30mA。
    2. 高稳定性:在各种温度下均能保持稳定的输出电压,且具有极低的负载和线性瞬态响应。
    3. 高效率:具有高纹波抑制能力,能够在宽输入电压范围内维持稳定输出。
    4. 保护功能:内置短路保护、过热保护及反向电池保护功能,确保设备安全可靠。
    5. 易于安装:多种封装形式,适应不同的安装需求。

    应用案例和使用建议


    应用案例
    1. 车载电源系统:LM2940/N 和 LM2940C 能够在汽车电子系统中提供稳定的低压输出,适用于车载音响、车灯控制系统等。
    2. 工业仪表:在工业自动化领域,该器件可以用于驱动传感器和其他精密设备。
    3. 逻辑电源系统:在数字电路中,LM2940/N 和 LM2940C 可以为微处理器和内存芯片提供可靠的电源。
    使用建议
    1. 电源设计:为了保证稳定输出,建议将输出电容 COUT 设定为至少 22μF,并尽量靠近调节器放置。
    2. 散热处理:考虑到器件的功耗,应根据应用场景选择合适的散热方式,如使用散热片或加装风扇。
    3. 电容选型:选用低 ESR 的电容以提高稳定性,电容必须能承受相同的温度范围。
    4. 布局优化:在 PCB 布局时,应确保良好的接地连接和最小化噪声路径,避免干扰信号传输。

    兼容性和支持


    LM2940/N 和 LM2940C 支持多种封装形式,包括 SOT-223、TO-220、TO-263 等。该产品具有较强的兼容性,能够方便地集成到不同类型的电路板中。德州仪器公司提供了详尽的技术文档和支持服务,包括详细的设计指南和使用手册,用户可轻松找到所需的资源并获得技术支持。

    常见问题与解决方案


    1. 问题:如何正确选择输出电容?
    - 解决方法:建议使用 22μF 以上的电容,并确保其具有低 ESR 特性。
    2. 问题:在高温环境下输出电压不稳定?
    - 解决方法:检查散热措施是否充分,必要时增加散热片或外部冷却装置。
    3. 问题:启动时出现异常噪声?
    - 解决方法:确认所有电容器连接正确且符合规格要求,特别注意输入和输出端电容的配置。

    总结和推荐


    LM2940/N 和 LM2940C 低压差稳压器是一款性能卓越的产品,具备低功耗、高稳定性和多保护功能等特点,适用于多种应用场景。通过本文提供的信息,用户可以更好地了解其技术规格和使用注意事项。强烈推荐在需要高精度和高可靠性的低压供电系统中使用这款器件。

LM2940CT-15参数

参数
最小输入电压 9V
Iq-静态电流 10mA
最大压差@电流 800mV@ 1A
最小输出电压 12V
输出电流 1A
最大输出电压 12V
最大输入电压 36V
输出类型 Fixed
负载调节 150mV
稳压器数量 1
极性 正极
线路调节 150mV
纹波抑制-PSRR 66dB(120Hz)
长*宽*高 10.16mm(长度)
通用封装 TO-220-3
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 散装,管装
