LP2954IS/NOPB

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments LDO稳压芯片, 5 V输出, 250mA最大输出, 单路输出, D2PAK (TO-263), 表面贴装, 3针
供应商型号: LP2954IS/NOPB
供应商: 国内现货
标准整包数: 1000

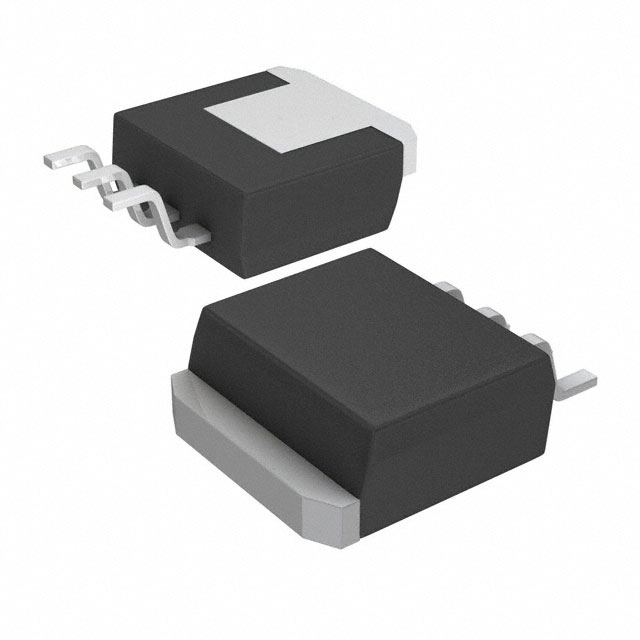

TEXAS INSTRUMENTS LDO稳压器 LP2954IS/NOPB

LP2954IS/NOPB概述

    LP2954, LP2954A 5-V and Adjustable Micropower LDOs

    1. 产品简介


    LP2954 和 LP2954A 是来自德州仪器(Texas Instruments)的微功耗低压差线性稳压器(LDO)。LP2954 主要提供固定 5V 输出电压,而 LP2954A 则支持可调输出电压范围,可以从 1.23V 调整到 29V。这些 LDO 广泛应用于高效率线性稳压器和低功耗电池供电设备中,适用于各种电子设备如移动通信设备、便携式医疗设备等。

    2. 技术参数


    - 输出电压精度:在 1.23V 至 29V 范围内,输出电压精度为 ±1.23V。
    - 最大输出电流:确保 250mA 的输出电流。
    - 静态电流:静态电流低至 90μA(典型值,在 1mA 负载下)。
    - dropout电压:轻载时约为 60mV,满载时约为 470mV。
    - 工作温度范围:-40°C 至 125°C。
    - 封装选项:有三种封装形式:TO-220、DDPAK/TO-263、SOIC(8-pin)。
    - 绝对最大额定值:输入电压范围为 -20V 至 30V;存储温度范围为 -65°C 至 150°C。
    - ESD 额定值:人体模型 (HBM) ESD 评级为 ±2000V。

    3. 产品特点和优势


    - 极低静态电流:即使在满载条件下,静态电流也仅为 90μA(典型值),有效延长电池寿命。
    - 超低 dropout 电压:轻载时仅需 60mV 的 dropout 电压,使电源管理更加高效。
    - 反向电池保护:防止因错误接线造成的损坏。
    - 极其严格的线路和负载调节:在宽泛的工作温度范围内保持稳定的输出电压。
    - 温度系数低:使得 LP2954 在高温环境下依然表现稳定。
    - 内部过流和热限制保护:确保设备的安全运行。

    4. 应用案例和使用建议


    LP2954 和 LP2954A 可以用于多种高效率线性稳压器和低功耗电池供电设备中,例如移动电话、便携式医疗设备和工业自动化设备。具体应用案例包括:
    - 在智能手机中作为电池充电和放电过程中的电压调节器。
    - 在可穿戴设备中作为电压稳定器,确保设备的稳定运行。
    - 在工业传感器节点中作为电源模块,确保长期可靠工作。
    使用建议:
    - 选择合适的外部电容器来维持系统的稳定性。
    - 确保电路设计满足最小输入电压要求,特别是在低功耗应用中。
    - 注意散热设计,避免因过热导致的热关机。

    5. 兼容性和支持


    LP2954 与 LM2940 和 LM340(5V 版本)的引脚兼容,这便于用户进行替代和升级。德州仪器提供了丰富的文档和技术支持,包括设计指南和常见问题解答。此外,德州仪器还提供软件工具和样片申请服务,以帮助用户加速开发进程。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 静态电流过高 | 检查电路设计是否正确,确保符合规范。 |
    | dropout电压过高 | 重新计算输入电压裕量,确保有足够的输入电压。 |
    | 输出电压不稳定 | 检查负载变化是否过大,增加外部电容以改善稳定性。 |
    | 热关机 | 设计合理的散热系统,增加散热器或优化PCB布局。 |

    7. 总结和推荐


    总体而言,LP2954 和 LP2954A 是非常适合应用于各种低功耗设备的理想选择。它们具有极低的静态电流和超低 dropout 电压,确保了高效的电源管理和良好的输出稳定性。这些特性使其成为需要长电池寿命和稳定输出的应用场景的理想解决方案。我们强烈推荐在设计低功耗电源管理系统时选用 LP2954 或 LP2954A。

LP2954IS/NOPB参数

参数
最小输入电压 20V
最大压差@电流 800mV@ 250mA
Iq-静态电流 150μA
纹波抑制-PSRR -
最大输入电压 30V
输出类型 Fixed
最大输出电压 5V
稳压器数量 1
输出电流 250mA
负载调节 0.2%
最小输出电压 5V
线路调节 0.2%
极性 正极
10.67mm(Max)
9.65mm(Max)
4.83mm(Max)
通用封装 DDPAK,TO-263-3
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

LP2954IS/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LP2954IS/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LP2954IS/NOPB LP2954IS/NOPB数据手册

LP2954IS/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 24.4024
2000+ ¥ 23.782
3000+ ¥ 23.1616
库存: 13000
起订量: 1000 增量: 45
交货地:
最小起订量为:1000
合计: ¥ 24402.4
