TPS3831K33DQNR

产品分类: 电源管理芯片(PMIC)
厂牌: TEXAS INSTRUMENTS
产品描述: 150nA 900mV 6.5V SON 贴片安装,黏合安装
供应商型号: CYW-TPS3831K33DQNR
供应商: 海外现货
标准整包数: 3000

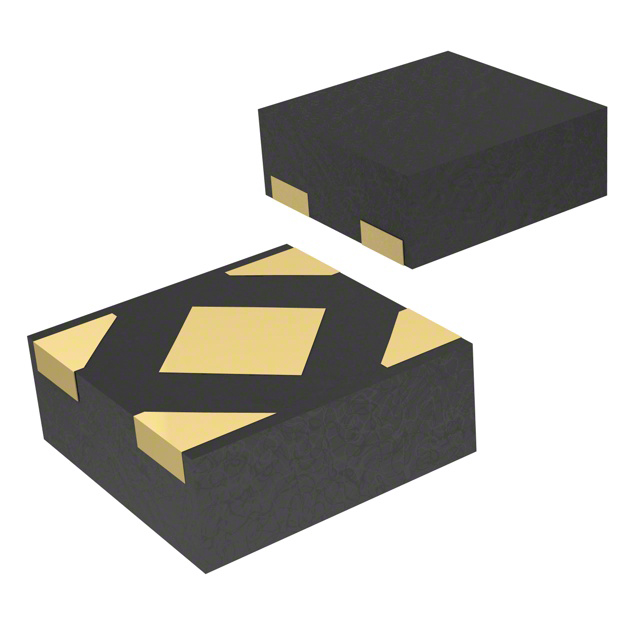

TEXAS INSTRUMENTS 电源管理芯片(PMIC) TPS3831K33DQNR

TPS3831K33DQNR概述


    产品简介


    TPS3831 和 TPS3839 超低功耗电压监测器是一款专为监控单个电源电压而设计的超低电流(典型值为150nA)监视电路。这些设备广泛应用于便携式和电池供电设备、计量仪器、工业设备、手机、平板电脑以及可穿戴设备。它们能够确保在供电电压降至0.6V时输出正确的逻辑状态,从而实现可靠的操作。

    技术参数


    - 工作温度范围:-40°C 至 85°C
    - 供电电压范围:0.9V 至 6.5V
    - 供电电流:
    - VDD = 1.2V 时:100nA
    - VDD = 3.3V 时:150nA
    - VDD = 5.0V 时:160nA
    - VDD = 6.5V 时:200nA
    - 阈值电压:工厂校准,不同型号的阈值电压如下:
    - TPS383xA09:0.9V
    - TPS383xG12:1.1V
    - TPS383xE16:1.52V
    - TPS383xG18:1.67V
    - TPS383xL30:2.63V
    - TPS383xK33:2.93V
    - TPS383xG33:3.08V
    - TPS383xK50:4.38V
    - 复位延迟时间:120ms 至 350ms
    - 耐压等级:VDD, RESET:-0.3V 至 7V;MR:-0.3V 至 VDD + 0.3V
    - 接口引脚:包括 GND(接地)、MR(手动复位)、VDD(供电电压)、RESET(复位信号)
    - 封装形式:
    - TPS3831:X2SON-4(1.00mm x 1.00mm)或 SOT-23-3(2.92mm x 2.37mm)
    - TPS3839:X2SON-4(1.00mm x 1.00mm)或 SOT-23-3(2.92mm x 2.37mm)

    产品特点和优势


    TPS3831 和 TPS3839 的显著特点是其超低的供电电流(150nA),这使其特别适合于电池供电设备的应用。其内置的复位延迟功能确保了在电压恢复正常后系统能够稳定运行。此外,工厂校准的阈值电压进一步增强了产品的精度和可靠性。紧凑的封装尺寸也使得这些设备非常适合空间受限的应用场合。

    应用案例和使用建议


    TPS3831 和 TPS3839 常用于需要对输入电源电压进行实时监控并提供相应复位信号的场景。例如,在电池供电设备中,当电池电量不足导致电压下降时,这些设备可以立即触发复位,确保系统的安全重启。对于具体使用,建议通过外部电容 C1 设置适当的电源滤波效果,以减少瞬态干扰的影响。同时,确保手动复位引脚(MR)连接到合适的控制信号源,以便在需要时进行手动复位操作。

    兼容性和支持


    TPS3831 和 TPS3839 与其他电子元器件具有良好的兼容性,适用于各种标准接口和应用。Texas Instruments 提供全面的技术文档和支持资源,包括详细的电气特性说明、应用指南和技术更新,以帮助客户更好地理解和应用这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 供电电流异常增大 | 检查外围电路连接是否正确,特别是确认 MR 引脚是否正常工作。 |
    | 复位信号不正确 | 确认阈值电压设置是否符合要求,检查 VDD 供电电压是否稳定。 |
    | 阈值电压漂移 | 检查是否存在外部电磁干扰或温度变化影响,重新校准或更换新设备。 |

    总结和推荐


    综上所述,TPS3831 和 TPS3839 是超低功耗、高精度的电压监测器,非常适合于便携式和电池供电设备的应用。其独特的超低供电电流和工厂校准的阈值电压使得其在实际应用中表现出色。建议在相关应用中优先考虑使用这些设备,以获得最佳的系统稳定性和可靠性。

TPS3831K33DQNR参数

参数
应用场景 -
最大工作供电电压 6.5V
最小工作供电电压 900mV
工作电源电流 150nA
最大输出电压 -
最小输出电压 -
1.05mm(Max)
1.05mm(Max)
350μm(Max)
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TPS3831K33DQNR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS3831K33DQNR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电源管理芯片(PMIC) TEXAS INSTRUMENTS TPS3831K33DQNR TPS3831K33DQNR数据手册

TPS3831K33DQNR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.24 ¥ 2.016
库存: 15000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 6048
