TPS62315YZR

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes 3MHz Fixed 1 1.875V 1.875V 6V 2.7V CSP-8 贴片安装,黏合安装
供应商型号: 25E-TPS62315YZR
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 TPS62315YZR

TPS62315YZR概述

    TPS62300/TPS62301/TPS62302/TPS62303/TPS62304/TPS62305/TPS62311/TPS62313/TPS62315/TPS62320/TPS62321: 高效同步降压转换器

    产品简介


    TPS62300/TPS62301/TPS62302/TPS62303/TPS62304/TPS62305/TPS62311/TPS62313/TPS62315/TPS62320/TPS62321 是由德州仪器(TI)生产的高效同步降压转换器。该系列器件特别适合电池供电的便携式设备,如智能手机、平板电脑和笔记本电脑。它采用高频率固定频率操作模式,最大输出电流可达500毫安(mA),适用于多种低功耗应用场景。这些转换器具有小体积和低成本的特点,使得它们非常适合在紧凑的空间内实现高效的电源管理。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 2.7 | 6 | V |
    | 输出电压范围(可调) | 0.6 | 5.4 | V |
    | 固定输出电压(固定版)| 1.2 | 1.8 | V |
    | 工作温度范围 | -40 | 85 | °C |
    | 连续输出电流 | 0 | 500 | mA |
    | 静态电流(无负载) | 86 | 105 | µA |
    | 关断电流 | 0.1 | 1 | µA |
    | 效率(最高) | - | 93 | % |
    | 振荡频率 | 2.65 | 3 | 3.35 | MHz |
    | 最小导通时间 | 35 ns |

    产品特点和优势


    - 高效率:该系列转换器在3 MHz的频率下能实现高达93%的效率,从而减少了能源浪费并延长了电池寿命。
    - 快速响应:具有35纳秒的最小导通时间,确保了对快速变化负载的快速响应能力。
    - 低静态电流:在轻负载条件下,静态电流可以低至86 µA,使得设备在待机状态下更加节能。
    - 宽输入电压范围:支持从2.7 V到6 V的输入电压,适应各种不同的电源环境。
    - 内置保护功能:包括热关断和过流保护,保障了设备的可靠性和安全性。
    - 封装紧凑:提供QFN-10和CSP-8两种封装,便于集成在小型化设备中。

    应用案例和使用建议


    - 手机和平板电脑:适用于现代移动设备,为其提供稳定的电源供应。
    - 无线网络设备:例如Wi-Fi路由器和蓝牙模块,需要高效率的电源管理。
    - USB基带调制解调器:在有限的空间内实现高效的电源转换。
    - 数码相机:用于需要高精度和快速响应的应用场合。
    使用建议:
    - 选择合适的电感器和电容值以优化电路性能,特别是在高频操作条件下。
    - 在高负载条件下考虑启用强制固定频率PWM模式,以获得更高的效率。
    - 通过适当的设计和布局来优化散热,确保长期稳定运行。

    兼容性和支持


    这些转换器设计为与各种标准芯片组件和设备兼容,适用于不同的应用需求。德州仪器提供了全面的技术文档和支持服务,确保客户能够快速有效地解决问题和实施解决方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 转换效率低下 | 检查输入和输出电容值,确保匹配正确 |
    | 过热现象严重 | 改进散热设计,增加散热片或散热管 |
    | 启动时间长 | 调整启动电路参数,降低启动电阻值 |

    总结和推荐


    综上所述,TPS62300/TPS62301/TPS62302/TPS62303/TPS62304/TPS62305/TPS62311/TPS62313/TPS62315/TPS62320/TPS62321 系列转换器具备卓越的性能和广泛的应用范围。这些器件在电池供电设备中表现出色,其高效能、紧凑设计和可靠性使其成为便携式电子产品领域的理想选择。因此,我强烈推荐这些器件给需要高性能、低功耗电源管理解决方案的工程师和技术人员。

TPS62315YZR参数

参数
开关频率 3MHz
最小输入电压 2.7V
输出类型 Fixed
功能 Step-Down
同步整流器 Yes
拓扑 Buck
最大输出电压 1.875V
输出数量 1
最大输入电压 6V
最小输出电压 1.875V

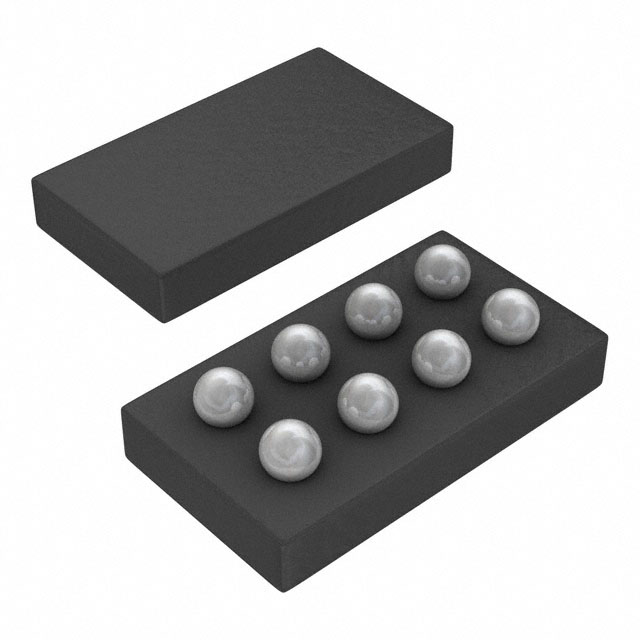

通用封装 CSP-8
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

TPS62315YZR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS62315YZR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS TPS62315YZR TPS62315YZR数据手册

TPS62315YZR封装设计

查看详情并下载
Symbol
Footprint
3D Model
