TPS22976NDPUR

产品分类: 其他驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 高端 SON 贴片安装,黏合安装
供应商型号: TPS22976NDPUR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 其他驱动器 TPS22976NDPUR

TPS22976NDPUR概述


    产品简介


    TPS22976 是一款由德州仪器(Texas Instruments)生产的双通道负载开关,它集成了一个高效的电源管理模块,能够处理最高 6 安培的连续电流。其主要特点是极低的导通电阻(14 mΩ),高精度控制,以及出色的热稳定性。这种高性能的负载开关适用于多种电子设备,包括超极本(Ultrabook)、笔记本电脑、平板电脑、机顶盒和家庭网关等。

    技术参数


    - 输入电压范围: 0.6 V 至 VBIAS(最大 5.7 V)
    - VBIAS 电压范围: 2.5 V 至 5.7 V
    - 导通电阻 (RON):
    - VIN = 0.6 V 至 5 V, VBIAS = 5 V 时:14 mΩ(典型值)
    - VIN = 0.6 V 至 2.5 V, VBIAS = 2.5 V 时:18 mΩ(典型值)
    - 最大连续电流: 每个通道 6 A
    - 静态电流:
    - 两个通道都开启时:37 μA(典型值,VBIAS = VIN = 5 V)
    - 单个通道开启时:35 μA(典型值,VBIAS = VIN = 5 V)
    - 控制输入阈值: 支持 1.2 V、1.8 V、2.5 V 和 3.3 V 逻辑电平
    - 配置上升时间: 可配置
    - 热关断保护
    - 快速输出放电 (QOD):可选

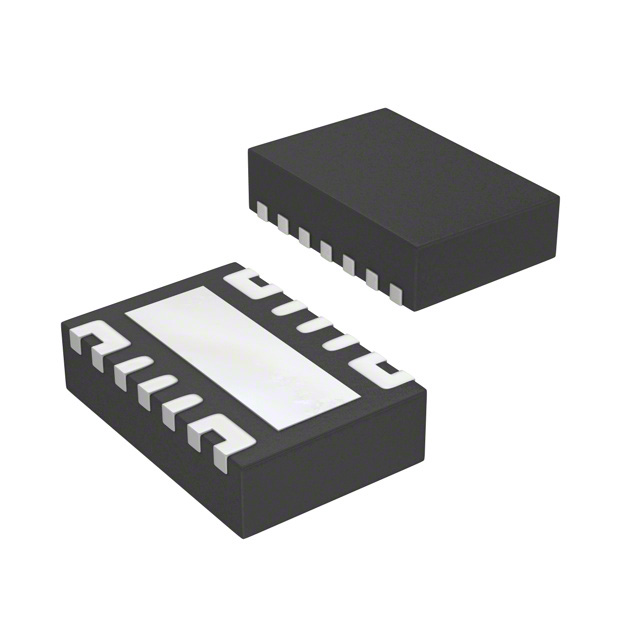

    - 封装形式: SON 14-Pin 包装带热垫
    - ESD 性能: 经过 JESD 22 测试,2 kV HBM 和 1 kV CDM

    产品特点和优势


    TPS22976 的显著优势在于其低至 14 mΩ 的导通电阻,这使得它可以高效地管理和分配电源,减少能量损耗并提高系统整体效率。此外,其宽泛的输入电压范围(0.6 V 至 5.7 V)使其适用于多种不同的应用场合。内置的热关断保护功能进一步确保了器件的安全运行,延长了使用寿命。

    应用案例和使用建议


    应用案例:
    - 超极本:TPS22976 在超极本中的应用可以有效提升系统的能源管理能力。
    - 笔记本电脑和上网本:这些设备往往需要高效且紧凑的电源管理解决方案,TPS22976 正好满足这一需求。
    - 机顶盒和家庭网关:在这些设备中,TPS22976 可以用于高效地分配电力,保证稳定的工作表现。
    使用建议:
    - 确保连接的外部电容额定电压至少为 25 V,以获得最佳的上升时间性能。
    - 考虑将外部负载电阻并联到 VOUT 引脚上,以便于快速输出放电。

    兼容性和支持


    TPS22976 具有良好的兼容性,能够无缝集成到现有的电路设计中。德州仪器提供了详尽的技术文档和支持服务,帮助用户快速上手。如有疑问,可以通过官方社区获取更多的技术支持。

    常见问题与解决方案


    问题: 在高温环境下,设备出现热关断现象。
    解决办法: 检查设备的散热措施是否足够,必要时增加散热片或者优化散热路径。
    问题: 设备启动时间较长。
    解决办法: 调整 CT1 和 CT2 引脚上的电容值,确保达到所需的上升时间。

    总结和推荐


    TPS22976 集成了诸多先进的特性,包括低导通电阻、广泛的电压范围、以及可靠的热保护功能,使其成为市场上极具竞争力的电源管理解决方案。无论是应用于消费电子还是工业设备,TPS22976 都能提供卓越的性能表现。鉴于其可靠性和高效性,我们强烈推荐 TPS22976 作为各种电子设备的理想选择。

TPS22976NDPUR参数

参数
驱动数量 -
拓扑 高端
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TPS22976NDPUR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS22976NDPUR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他驱动器 TEXAS INSTRUMENTS TPS22976NDPUR TPS22976NDPUR数据手册

TPS22976NDPUR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 1.6494
3000+ ¥ 1.6092
6000+ ¥ 1.5556
库存: 1314970
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 1649.4
直接购买
加入购物车
