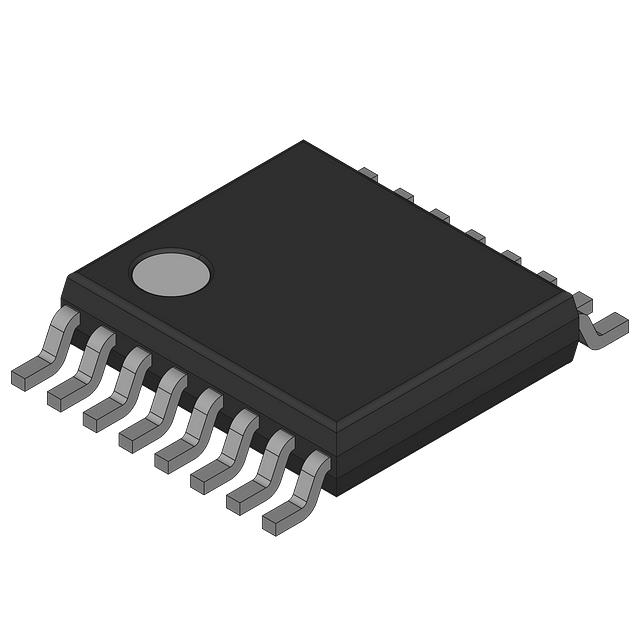

LM5575MH/NOPB

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器 降压转换芯片, 最大输出 1.5A, 最大输入75 V, 可调输出
供应商型号: LM5575MH/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 LM5575MH/NOPB

LM5575MH/NOPB概述

    LM5575/LM5575Q SIMPLE SWITCHER® 75V, 1.5A Step-Down Switching Regulator

    产品简介


    LM5575/LM5575Q是一款简易开关调节器(SIMPLE SWITCHER®),专为高效设计而开发,适用于多种工业和汽车电源需求。该产品集成了一个75V耐压等级的330mΩ N通道MOSFET,能提供高达1.5A的连续输出电流。LM5575支持输入电压范围从6V到75V,并且具备宽泛的温度适应能力(工作结温范围:−40°C 至 +125°C),使其适用于严苛的环境条件。

    技术参数


    - 输入电压范围:6V 至 75V
    - 输出电压可调:低至1.225V
    - 输出电流:最高可达1.5A
    - 工作频率:50kHz 至 500kHz,可通过单个电阻调整
    - 集成75V耐压的330mΩ N通道MOSFET
    - 带有过流保护、热关断和远程关断功能
    - 封装形式:HTSSOP-16EP(裸露焊盘)
    - 操作结温:−40°C 至 +125°C
    - 高频同步:频率同步引脚允许多个IC自同步或与外部时钟同步
    - 软启动功能:可通过外部电容调整软启动时间

    产品特点和优势


    LM5575的主要优势在于其卓越的集成度和宽泛的工作电压范围。通过内置的75V耐压MOSFET,它能够轻松应对高压输入的应用场景。此外,通过可调的工作频率和软启动功能,工程师可以更灵活地优化电路设计,以满足不同应用的需求。其高效率和稳定的性能也使其成为工业和汽车电子领域的理想选择。

    应用案例和使用建议


    LM5575广泛应用于通信、工业和汽车领域。例如,在工业自动化系统中,它可以用于为各类传感器和执行机构供电。在汽车应用中,它可用于电源管理模块,确保车辆在不同驾驶条件下均能稳定运行。对于需要高可靠性电源的设计,建议进行详细的电路仿真测试,以验证其在极端条件下的表现。

    兼容性和支持


    LM5575支持多种输入电压源,并且可以通过调整外部元件来实现不同的输出电压。其HTSSOP-16封装有助于散热,推荐将裸露焊盘连接到PCB地平面。德州仪器提供了全面的支持服务,包括WEBENCH在线设计工具,帮助用户快速完成设计并优化性能。

    常见问题与解决方案


    - 问题:如何设置启动电压?
    解决方案: 通过外部电压分压器配置SD引脚电压,确保当VIN达到目标工作范围时,SD电压高于1.225V,从而使调节器正常启动。

    - 问题:如何提高EMI性能?
    解决方案: 可以通过外部电容器连接到RAMP引脚来调整斜坡信号,从而降低电磁干扰(EMI)。
    - 问题:热关断后如何恢复?
    解决方案: 当过热情况缓解,芯片会自动重新启动。如需手动复位,可通过降低SD引脚电压低于0.7V,然后恢复正常电压使芯片重新进入工作状态。

    总结和推荐


    总体而言,LM5575/LM5575Q是一款高性能的简易开关调节器,适合于各种高压和高可靠性需求的应用场景。其宽广的输入电压范围、强大的保护功能以及德州仪器提供的全面支持都使得这款产品在市场上具有显著的竞争优势。推荐在涉及高压应用的项目中采用LM5575,以确保电源系统的可靠性和稳定性。

LM5575MH/NOPB参数

参数
拓扑 Buck
输出类型 Adjustable
同步整流器 No
最大输出电压 70V
功能 Step-Down
最小输入电压 6V
开关频率 50KHz~500KHz
最大输入电压 75V
最小输出电压 1.225V
输出数量 1
5.1mm(Max)
4.5mm(Max)
1.2mm(Max)
通用封装 HTSSOP-16
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装
