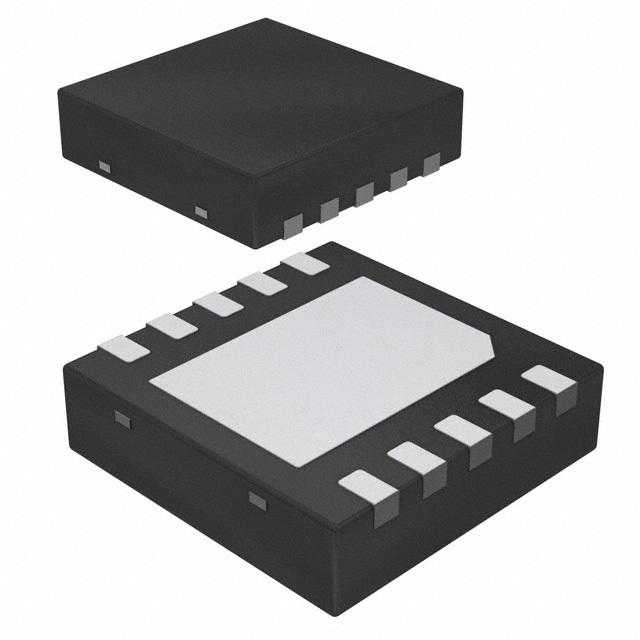

DRV10963JJDSNT

产品分类: 电机驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 2.1V~5.5V 半桥(3) 功率 MOSFET 无刷直流(BLDC) 2.1V 2.1 V to 5.5 V PWM 控制和功率级,驱动器 - 全集成 SON 贴片安装
供应商型号: DRV10963JJDSNT
供应商: 国内现货
标准整包数: 250
TEXAS INSTRUMENTS 电机驱动器 DRV10963JJDSNT

DRV10963JJDSNT概述


    产品简介


    DRV10963是一款由德州仪器(Texas Instruments)生产的三相无刷直流(BLDC)电机驱动器,具有集成的功率MOSFET。该器件专为高效率、低噪声和外部组件数量少的电机驱动应用而设计。主要特点包括宽输入电压范围(2.1V至5.5V)、高达500mA的输出电流以及内置的智能锁定检测功能。

    技术参数


    - 输入电压范围:2.1V 至 5.5V
    - 输出电流:500mA
    - 静态电流(典型值):15μA(睡眠模式)
    - 电源关闭电压(VUVLOH):2.1V
    - 总导通电阻(H+L):小于1.5Ω
    - 电机方向选择输入(FR):动态可变
    - 速度控制输入(PWM):15kHz至100kHz
    - 速度输出(FG):最大7.7V
    - 热关断温度:160°C
    - 热关断滞后:10°C

    产品特点和优势


    DRV10963具有以下几个显著的特点和优势:
    - 窗口式无传感器控制:采用180度正弦波控制方案,提供超静音的电机驱动性能。
    - 智能锁定检测:结合其他内部保护电路确保安全操作。
    - 紧凑封装:热效率高的10引脚USON封装,有助于提高热性能。
    - 抗浪涌保护(AVS):增强设备在恶劣环境下的可靠性。
    - 热关断机制:有效防止过热损坏。

    应用案例和使用建议


    DRV10963广泛应用于笔记本CPU风扇、游戏机CPU风扇和ASIC冷却风扇等领域。其独特的控制方案使得该器件特别适用于需要高效、安静运行的应用场合。在实际使用中,可以通过调节PWM信号的占空比来精确控制电机转速,并根据不同的电机特性和负载需求进行配置以达到最佳效果。
    使用建议:
    - 在启动时根据电机特性设定合理的HOffth(过渡阈值)、TAlign(对齐时间)和RAcc(加速率)。
    - 调整最小操作占空比以适应不同工况下的速度控制要求。
    - 使用合适的PWM频率以避免干扰和其他电气问题。

    兼容性和支持


    - 兼容性:DRV10963与其他同类器件及系统兼容,便于替换升级。
    - 支持与维护:德州仪器提供详尽的技术文档、样品购买渠道及技术支持社区资源,帮助用户解决问题并实现顺利部署。

    常见问题与解决方案


    1. Q: 设备在启动时无法正常运行。
    - A: 检查PWM信号是否正确连接并处于适当水平。确认VCC电压在2.1V至5.5V之间。

    2. Q: 设备过热导致自动关机。
    - A: 确保良好的散热措施,如使用散热垫或改进PCB布局。
    3. Q: 输出电流不稳定。
    - A: 检查电源供电是否稳定,重新校准PWM信号占空比。

    总结和推荐


    综上所述,DRV10963是一款高性能、低成本的三相无刷直流电机驱动器,适用于各种严苛的工业应用。其卓越的性能和丰富的功能使其在市场上具备强大的竞争力。对于需要高效、低噪音和紧凑设计的应用场合,强烈推荐选用此产品。

DRV10963JJDSNT参数

参数
工艺 功率 MOSFET
电机类型 - AC,DC 无刷直流(BLDC)
拓扑 半桥(3)
功能 控制和功率级,驱动器 - 全集成
接口类型 PWM
最大工作供电电压 2.1 V to 5.5 V
电压 - 负载 2.1V~5.5V
功率 -
最小工作供电电压 2.1V
电机类型 -
额定电流 -
3.1mm(Max)
3.1mm(Max)
550μm(Max)
通用封装 SON
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装
