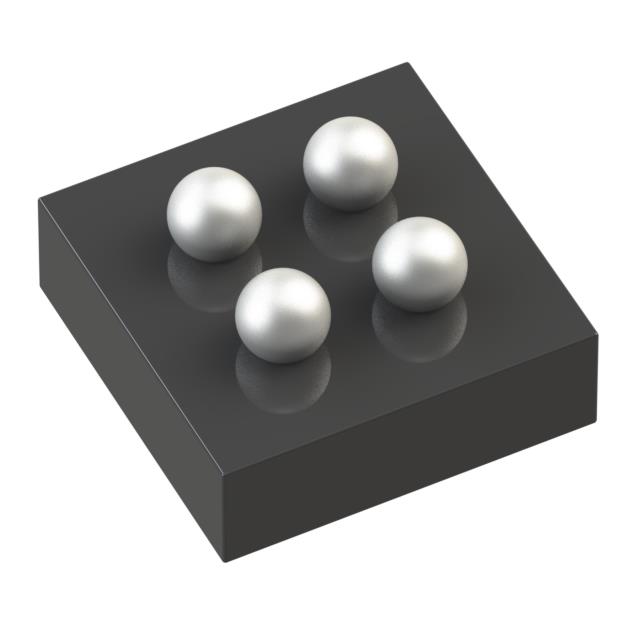

INA216A3YFFR

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 90dB 1.8V 5.5V 5.5V DSBGA-4 贴片安装 1mm*1mm*540μm
供应商型号: INA216A3YFFR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS LDO稳压器 INA216A3YFFR

INA216A3YFFR概述


    产品简介


    电子元器件类型: 电流分流监测器
    主要功能: 高侧电压输出电流分流监测器,用于检测高边电源上的电流值。
    应用领域: 笔记本电脑、手机、电信设备、电源管理、电池充电器等。

    技术参数


    - 负载供电范围: +1.8V至+5.5V
    - 输入阻抗: 1.6MW(并联)
    - 增益设置:
    - INA216A1: 25V/V
    - INA216A2: 50V/V
    - INA216A3: 100V/V
    - INA216A4: 200V/V
    - 失调电压: ±30μV(最大)
    - 偏置电流: 3μA
    - 电源电流: 13μA(典型值)
    - 共模输入范围: 1.8V至5.5V
    - 电源抑制比(PSRR): 90dB至108dB
    - 噪声密度: 60nV/√Hz
    - 带宽:
    - INA216A1: 20kHz
    - INA216A2: 10kHz
    - INA216A3: 5kHz
    - INA216A4: 2.5kHz
    - 输入失调电压温度漂移: ±0.2μV/°C(最大)

    产品特点和优势


    1. 高精度电流监测: 利用Zerø-Drift架构,可实现低至±30μV的固定失调电压。
    2. 宽泛的工作范围: 能在+1.8V到+5.5V的电压范围内工作,适用于各种电源环境。
    3. 多种增益选项: 提供四个增益选项,满足不同的应用需求。
    4. 低功耗设计: 最大电流消耗仅为25μA,适用于便携式和低功耗设备。
    5. 封装小巧: 采用Chip-scale封装,体积小,适合紧凑设计。

    应用案例和使用建议


    - 笔记本电脑和手机: 通过监测内部电路的电流消耗,实现有效的电源管理和过流保护。
    - 电信设备: 监测传输设备的功耗,确保系统的稳定运行。
    - 电池充电器: 实现对电池充电过程的精确监控,提高充电效率和安全性。
    使用建议:
    1. 正确连接引脚: 确保IN+和IN–与分流电阻尽可能接近连接,减少外部阻抗引入误差。
    2. 选择合适的增益设置: 根据应用需求选择适当的增益,以获得最准确的电流测量结果。
    3. 考虑温度效应: 在低温或高温环境下工作时,需特别注意输入失调电压随温度变化带来的影响。

    兼容性和支持


    - 与其他设备兼容: 支持广泛的电源电压范围,适用于大多数现代电子设备。
    - 厂商支持: TI公司提供详尽的技术文档和支持服务,帮助用户更好地利用该产品。

    常见问题与解决方案


    1. 问题: 输出电压不正确。
    - 解决方案: 检查输入引脚连接是否正确,确保无额外阻抗;重新检查增益设置是否匹配当前应用需求。
    2. 问题: 电源电压波动。
    - 解决方案: 使用稳压电源供电,确保供电电压的稳定性;增加旁路电容以滤波。
    3. 问题: 温度导致输出不稳定。
    - 解决方案: 使用散热片或强制风冷,确保芯片工作温度保持在合理范围内;根据具体温度环境选择合适的增益设置。

    总结和推荐


    综上所述,INA216系列电流分流监测器是一款高度集成、低功耗、精准度高的产品,特别适合于现代消费电子和工业应用中的电流监测任务。其多样化的增益设置和优良的温度稳定性使其在多种应用环境中表现出色。基于其优异的性能表现,我们强烈推荐在各种需要高精度电流监测的应用场合中使用INA216系列产品。

INA216A3YFFR参数

参数
线路调节 -
最大压差@电流 -
最大输入电压 5.5V
输出类型 -
稳压器数量 -
输出电流 -
最小输入电压 1.8V
最小输出电压 -
极性 -
负载调节 -
最大输出电压 5.5V
Iq-静态电流 -
纹波抑制-PSRR 90dB
长*宽*高 1mm*1mm*540μm
通用封装 DSBGA-4
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装
