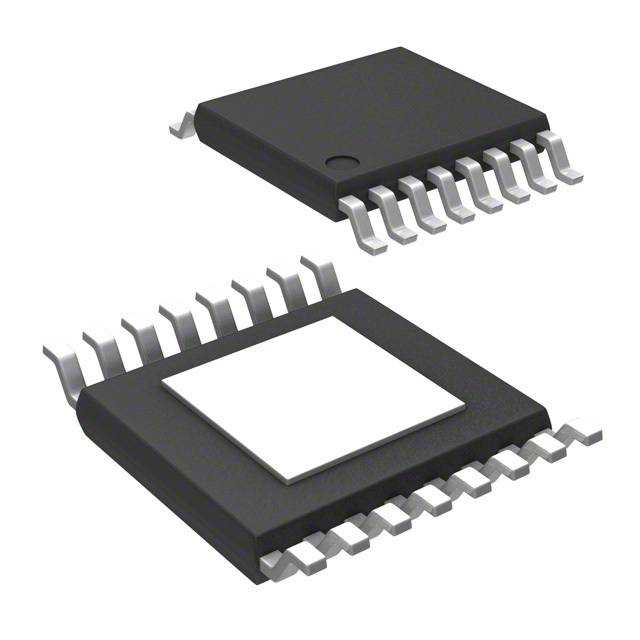

TPS61031PWPG4

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 升压,正 Yes 600KHz fixed 1 3.3V 3.3V 5.5V 1.8V SOP 贴片安装
供应商型号: CSCS-TPS61031PWPG4
供应商: 海外现货
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 TPS61031PWPG4

TPS61031PWPG4概述


    产品简介


    TPS6103x系列同步升压转换器是一种高效能的直流-直流电源管理解决方案,适用于单节锂离子(Li-ion)或锂聚合物电池,以及双至三节碱性、镍镉(NiCd)或镍氢(NiMH)电池供电的应用。此系列产品提供可调输出电压和固定输出电压两种选择,输入电压范围为1.8V至5.5V,能够提供高达1A的输出电流。它特别适合于便携式设备,如MP3播放器、PDA以及其他手持电子产品。

    技术参数


    | 参数名称 | 值 | 单位 |
    |
    | 输入电压范围 | 1.8 至 5.5 | V |
    | 输出电压范围 | 可调或固定(3.3V/5V) | V |
    | 开关频率 | 500 至 700 | kHz |
    | 最大输出电流 | 1,000 | mA |
    | 开关管导通电阻 | ≤55 | mΩ |
    | 节能模式启动电流限制 | 0.4×ISW | mA |
    | 启动时间 | 极短 | ms |
    | 温度范围 | -40 至 85 | °C |

    产品特点和优势


    TPS6103x系列的主要特点和优势如下:
    1. 高效率:在满负载条件下可达96%的效率,有效减少功耗,延长电池寿命。
    2. 低静态电流:典型值仅为20μA,确保在低功耗应用中的表现优异。
    3. 快速启动:快速启动能力可满足对响应速度要求较高的应用需求。
    4. 内置低电量警告:通过低电量比较器输出信号来检测电池状态,避免因电池过度放电导致损坏。
    5. 小尺寸封装:提供QFN 4×4 mm² 和 TSSOP 5×4.4 mm² 两种封装形式,非常适合空间受限的设计。
    这些特性使TPS6103x系列在消费电子、便携式医疗设备及工业手持设备等领域具有显著的竞争力。

    应用案例和使用建议


    典型应用场景
    - MP3播放器:高效率和低功耗设计使得音频播放更加稳定流畅。
    - PDA和智能手机:快速启动和灵活的输出电压调节适应不同接口需求。
    - 传感器节点:节能模式有助于延长电池寿命。
    使用建议
    - 在低负载情况下,可以启用Power Save模式以进一步提高整体效率。
    - 对于需要更高稳定性或特定输出电压的系统,可以选择固定输出版本(例如3.3V或5V),无需额外调节分压电阻。
    - 确保良好的PCB布局以减少寄生效应,特别是在高频开关时可能引起的EMI问题。

    兼容性和支持


    TPS6103x系列与多种主流微控制器和系统芯片兼容,可通过EN引脚控制启用或禁用,便于集成到现有设计中。德州仪器(TI)提供了全面的技术支持,包括样本申请、在线文档下载和技术论坛,帮助开发者解决开发过程中遇到的问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备无法正常工作 | 检查VIN连接是否正确,确认外围电路无误 |
    | 输出电压波动较大 | 调整反馈网络阻值,检查滤波电容容量 |
    | 功耗过高 | 确认是否启用了Power Save模式 |
    | 发热异常 | 改善散热设计,增加PCB铜箔面积 |

    总结和推荐


    综上所述,TPS6103x系列同步升压转换器凭借其卓越的效率、小巧的封装和广泛的应用场景,是一款值得推荐的高性能电源管理芯片。无论是对于需要低功耗、紧凑设计还是对多用途应用需求的工程师来说,这款产品都将是理想的选择。强烈推荐在涉及便携式设备或电池供电系统的项目中采用该产品。

TPS61031PWPG4参数

参数
功能 Boost
最小输出电压 3.3V
输出数量 1
开关频率 600KHz
最小输入电压 1.8V
输出类型 fixed
拓扑 升压,正
最大输出电压 3.3V
最大输入电压 5.5V
同步整流器 Yes
5.1mm(Max)
4.5mm(Max)
1.05mm(Max)
通用封装 SOP
安装方式 贴片安装
零件状态 在售

TPS61031PWPG4厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS61031PWPG4数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS TPS61031PWPG4 TPS61031PWPG4数据手册

TPS61031PWPG4封装设计

查看详情并下载
Symbol
Footprint
3D Model
