UA7812CKCSE3

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 78dB(120Hz) 8mA 正极 Fixed 1.5A 1 12V 14.5V 12V 30V 2V@ 1A 240mV 240mV TO-220-3 通孔安装 10.16mm*4.58mm*8.7mm
供应商型号: 25E-UA7812CKCSE3
供应商: 国内现货
标准整包数: 1

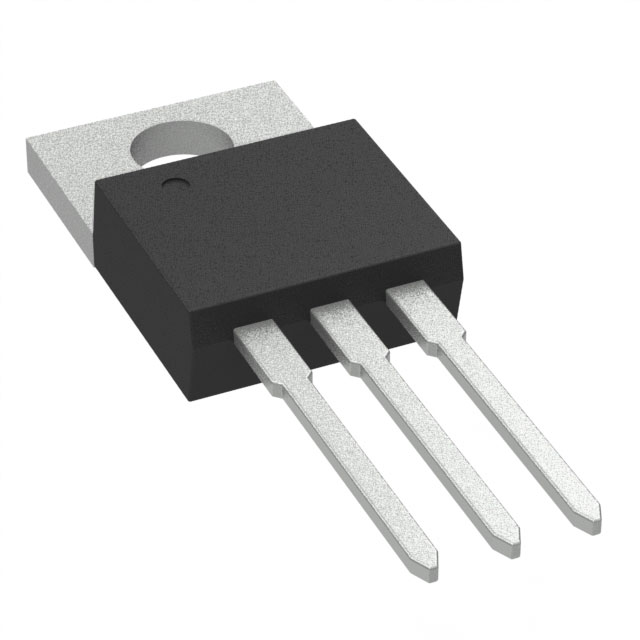

TEXAS INSTRUMENTS LDO稳压器 UA7812CKCSE3

UA7812CKCSE3概述

    文章:µA78xx 固定正电压稳压器技术手册解析

    1. 产品简介


    µA78xx 系列固定正电压稳压器是为广泛的应用而设计的集成电路电压调节器。这些产品包括 uA7805、uA7808、uA7810、uA7812、uA7815 和 uA7824 等型号,提供 5V、8V、10V、12V、15V 和 24V 的固定输出电压选项。它们主要应用于卡片上电压调节,以消除噪声和单点调节相关的分布问题。µA78xx系列的特点包括内部热过载保护、高功率耗散能力和内部短路电流限制等。

    2. 技术参数


    以下是 µA78xx 系列的详细技术参数:
    - 输出电流:高达 1.5A
    - 输入电压范围:各型号的具体输入电压范围有所不同,具体见下表:

    | 型号 | 输入电压范围(V) |

    | uA7805 | 7 - 25 |
    | uA7808 | 10.5 - 23 |
    | uA7810 | 12.5 - 28 |
    | uA7812 | 14.5 - 30 |
    | uA7815 | 17.5 - 30 |
    | uA7824 | 27 - 38 |
    - 输出电压范围:5V、8V、10V、12V、15V 和 24V
    - 封装形式:TO-220、TO-263
    - 引脚配置:输入(IN)、输出(OUT)、公共端(COM)
    - 温度范围:-65°C 至 150°C

    3. 产品特点和优势


    - 高功率耗散能力:这些稳压器能够在高温环境下正常工作。
    - 内部热保护和短路保护:能够自动调整输出电流以降低温度,防止设备过载。
    - 外部组件兼容性:可以与外部组件结合使用,以获得可调的输出电压和电流。
    - 无需输出电容稳定性:简化了外部电路设计,提高了系统的可靠性。

    4. 应用案例和使用建议


    - 应用场景:常用于便携式设备、计算机服务器、电信设备等领域。
    - 使用建议:在使用时应确保输入电压和输出电流在规定范围内,同时避免长时间过载工作。推荐在应用时外接散热片以提高设备的稳定性和寿命。

    5. 兼容性和支持


    - 封装兼容性:TO-220 和 TO-263 封装形式,方便不同应用需求。
    - 厂商支持:德州仪器(TI)提供了详尽的技术文档和支持,包括应用指南和故障排除手册。

    6. 常见问题与解决方案


    - 问题1:设备过热
    - 解决方法:增加散热措施,如加装散热片或风扇。
    - 问题2:输出电压不稳定
    - 解决方法:检查输入电压是否在规定范围内,确保所有连接正确无误。
    - 问题3:输出电流不足
    - 解决方法:检查负载情况,确认输入电压符合要求,检查稳压器是否有损坏。

    7. 总结和推荐


    综上所述,µA78xx 系列固定正电压稳压器具有广泛的适用性、优秀的性能指标和良好的系统兼容性,适用于多种应用场景。强烈推荐在需要高性能稳压器的应用中使用 µA78xx 系列产品。德州仪器提供的全面技术支持和详细的文档也为用户的开发过程提供了极大的便利。
    通过本文,我们对 µA78xx 系列固定正电压稳压器的特性和应用有了全面的了解,希望这些信息能帮助您更好地选择和使用该系列的产品。

UA7812CKCSE3参数

参数
极性 正极
最大输出电压 12V
最大压差@电流 2V@ 1A
最小输出电压 12V
纹波抑制-PSRR 78dB(120Hz)
最小输入电压 14.5V
稳压器数量 1
最大输入电压 30V
输出类型 Fixed
线路调节 240mV
输出电流 1.5A
Iq-静态电流 8mA
负载调节 240mV
长*宽*高 10.16mm*4.58mm*8.7mm
通用封装 TO-220-3
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

UA7812CKCSE3厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UA7812CKCSE3数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS UA7812CKCSE3 UA7812CKCSE3数据手册

UA7812CKCSE3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 3.5329
5000+ ¥ 3.3748
10000+ ¥ 3.2525
库存: 5473
起订量: 2831 增量: 0
交货地:
最小起订量为:10
合计: ¥ 35.32
