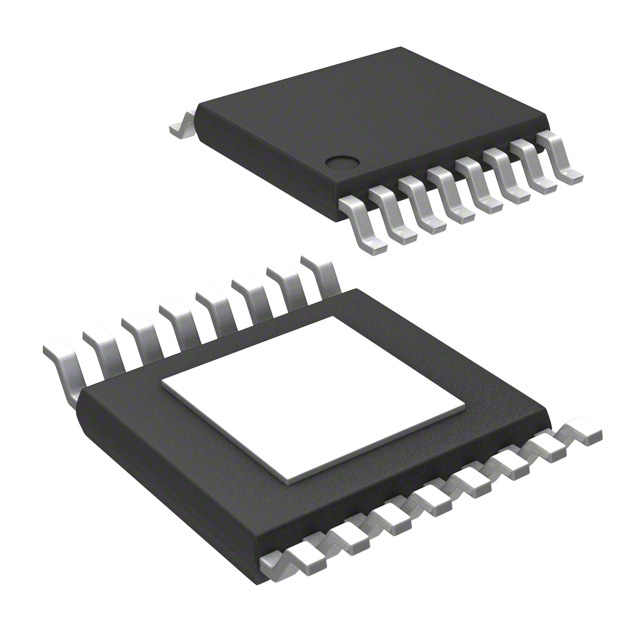

LM43603AQPWPTQ1

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes 200KHz~2.2MHz Adjustable 1 28V 1V 36V 3.5V HTSSOP-16 贴片安装,黏合安装
供应商型号: LM43603AQPWPTQ1
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 LM43603AQPWPTQ1

LM43603AQPWPTQ1概述

    LM43603-Q1 3.5-V to 36-V, 3-A Synchronous Step-Down Voltage Converter

    产品简介


    LM43603-Q1 是一款高度集成的同步降压直流-直流转换器,专为汽车应用而设计。它能够在3.5V到36V(最大绝对值可达42V)的输入电压范围内驱动高达3A的负载电流。这款转换器提供了高效率、输出精度和低压差电压的优点,并且具有非常小的解决方案尺寸。LM43603-Q1还提供了一系列扩展功能,如可编程开关频率、同步功能、电源良好标志、精度使能等,使其适用于广泛的工业和通信系统。

    技术参数


    - 输入电压范围: 3.5V 至 36V
    - 输出电流: 高达3A
    - 启动输入电压: VIN-MIN-ST ≥ 3.8V
    - 开关频率: 可调范围从200kHz到2.2MHz(默认500kHz)
    - 功率损耗: 在轻负载下通过不连续导通模式(DCM)和自动频率调制实现高效率
    - 温度范围: -40°C 至 +125°C
    - 绝对最大额定值: VIN至PGND为-0.3V至42V;EN至PGND为-0.3V至VIN+0.3V;FB、RT、SS/TRK至AGND为-0.3V至3.6V;PGOOD至AGND为-0.3V至15V;SYNC至AGND为-0.3V至5.5V;BIAS至AGND为-0.3V至30V或VIN;AGND至PGND为-0.3V至0.3V

    产品特点和优势


    - 高效性: 高达3A的负载电流和轻负载下的高效率(通过DCM和PFM实现)
    - 集成度高: 内置同步整流和内部补偿
    - 适应性强: 可与多种电容类型组合使用,稳定可靠
    - 保护功能: 包括热关断、欠压锁定、逐周期电流限制和短路保护
    - 易用性: 提供软启动功能,精度使能和电源良好标志

    应用案例和使用建议


    LM43603-Q1在各种工业和通信系统中有广泛的应用,如车载音频、工业电源供应和电信系统。以下是一些实际使用场景的建议:
    - 车载音频系统: 利用其宽输入电压范围(3.5V至36V),确保在不同车辆电池电压条件下稳定工作。
    - 工业电源供应: 利用其高效率和轻负载时的高效率特性,提高整体系统的能源利用率。
    - 电信系统: 利用其宽输入电压范围和强大的保护功能,在不同环境中保持可靠性。
    使用建议:
    - 确保VIN和PGND之间有尽可能短的连接,以减少杂散电感的影响。
    - 使用适当的高频旁路电容来优化性能。
    - 将BIAS引脚与VOUT连接,以改善效率。

    兼容性和支持


    LM43603-Q1可以与多种电容类型组合使用,使得系统设计更加灵活。Texas Instruments提供了WEBENCH® Power Designer工具,帮助用户快速创建自定义设计。同时,厂商还提供详尽的技术文档和社区资源,方便用户解决问题。

    常见问题与解决方案


    - 问题: 无法正常启动。
    - 解决方法: 检查VIN是否达到启动电压(≥3.8V),确认EN引脚设置正确。

    - 问题: 输出电压不稳定。
    - 解决方法: 确认反馈网络(FB)配置正确,并检查电容和电阻是否满足要求。

    - 问题: 发热严重。
    - 解决方法: 确保良好的散热措施,使用大面积铜箔散热板。

    总结和推荐


    总体而言,LM43603-Q1是一款高性能的同步降压直流-直流转换器,适合应用于汽车、工业和通信系统中。其高效率、高集成度和多功能特性使其在市场上具有很强的竞争力。我们强烈推荐使用LM43603-Q1来实现高性能和可靠的电源管理解决方案。
    本报告涵盖了LM43603-Q1的主要特性和优势,展示了其在实际应用中的效果,并提出了具体的设计建议和解决方案,希望对读者有所帮助。

LM43603AQPWPTQ1参数

参数
开关频率 200KHz~2.2MHz
最小输入电压 3.5V
输出类型 Adjustable
最大输出电压 28V
输出数量 1
功能 Step-Down
拓扑 Buck
最小输出电压 1V
最大输入电压 36V
同步整流器 Yes
通用封装 HTSSOP-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

LM43603AQPWPTQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM43603AQPWPTQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM43603AQPWPTQ1 LM43603AQPWPTQ1数据手册

LM43603AQPWPTQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 26.3258
2000+ ¥ 25.6565
3000+ ¥ 24.9872
库存: 4000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 26325.8
直接购买
加入购物车
