LM3200TL/NOPB

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes 2MHz Adjustable 1 3.6V 800mV 5.5V 2.7V DSBGA-10 贴片安装,黏合安装 2.17mm*1.82mm*360μm
供应商型号: 25E-LM3200TL/NOPB
供应商: 国内现货
标准整包数: 1

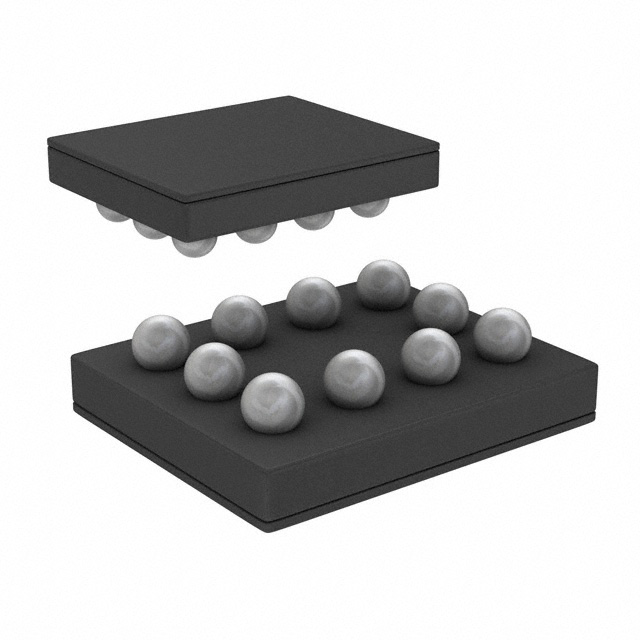

TEXAS INSTRUMENTS DC-DC稳压器 LM3200TL/NOPB

LM3200TL/NOPB概述

    # LM3200 技术概述:Miniature, Adjustable, Step-Down DC-DC 转换器

    1. 产品简介


    LM3200 是一款专为射频(RF)功率放大器(PAs)供电设计的微型可调降压 DC-DC 转换器,尤其适用于单节锂离子电池(2.7V 至 5.5V)供电的应用。它具有高效率(最高达96%)和宽输出电压范围(0.8V 至 3.6V),支持可调输出电压以适应不同的功耗需求。此芯片集成了同步整流和旁路模式功能,能够在多种工作模式下优化 RF 功率放大器的性能。
    主要功能:
    - 高效降压转换
    - 输出电压可调(通过 VCON 输入控制)
    - 强大的负载能力(PWM 模式可达 300 mA,旁路模式可达 500 mA)
    - 固定频率 PWM 模式(2 MHz)
    - 旁路模式用于直接供电(降低功耗)
    应用领域:
    - 移动电话
    - 手持无线电台
    - 电池供电的 RF 设备
    - 无线 PC 卡

    2. 技术参数


    以下是 LM3200 的关键技术参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 2.7 | 3.6 | 5.5 | V |
    | 输出电压范围 | 0.8 | 3.6 V |
    | 最大负载电流(PWM 模式) 300 mA |
    | 最大负载电流(旁路模式) 500 mA |
    | 开关频率 | 1.7 | 2.0 | 2.2 | MHz |
    | 工作温度范围 | -25 125 | °C |
    电气特性:
    - 启动后需要输入电压超过 2.7V
    - 过压保护阈值:330mV 至 400mV
    - 旁路检测阈值(负向):160mV 至 320mV
    - 旁路检测阈值(正向):350mV 至 540mV
    封装:
    - 10 引脚 DSBGA 封装

    3. 产品特点和优势


    LM3200 提供了诸多行业领先的特性,使其在市场上脱颖而出:
    - 高效率:在典型工作条件下,能效高达 96%,显著减少热损耗。
    - 灵活可调:通过 VCON 输入可轻松设置输出电压,实现对不同负载需求的精确调节。
    - 低功耗模式:通过旁路模式将功耗降至最低,提升电池寿命。
    - 小型封装:采用紧凑的 10 引脚 DSBGA 封装,适合空间受限的设计。
    - 全面保护机制:具备过压保护、过载保护及热保护,确保可靠运行。

    4. 应用案例和使用建议


    典型应用场景:
    - 手机中为 RF PA 提供稳定电源。
    - 在手持无线电设备中降低电池功耗。
    使用建议:
    1. 在选择旁路模式时,确保旁路检测电路正确配置,以避免误触发。
    2. 为了最大化效率,在 PWM 模式下尽量保持较高的输入电压。
    3. 使用陶瓷电容作为输入和输出滤波电容,以提高系统稳定性。

    5. 兼容性和支持


    LM3200 与其他主流芯片和组件高度兼容,能够轻松集成到现有的电路设计中。德州仪器(TI)提供详尽的技术支持和文档资源,包括产品手册、应用指南和在线支持论坛,以帮助开发者快速上手并解决复杂问题。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    | 问题 | 解决方案 |

    | 输出电压不稳 | 确保滤波电容容量和类型符合要求 |
    | 负载电流过高导致过温报警 | 减少负载电流或启用热管理功能 |
    | 启动失败 | 确认输入电压达到启动阈值 |

    7. 总结和推荐


    LM3200 是一款高效、灵活且可靠的 DC-DC 转换器,适用于各种需要高效率电源管理的场景。凭借其紧凑的封装、灵活的输出调节能力以及强大的保护功能,LM3200 在 RF 功率放大器供电领域表现出色。我们强烈推荐该产品给需要高性能电源解决方案的设计工程师。
    无论是手机、无线设备还是其他便携式电子产品,LM3200 都是一个值得信赖的选择。

LM3200TL/NOPB参数

参数
拓扑 Buck
最小输入电压 2.7V
功能 Step-Down
输出数量 1
输出类型 Adjustable
同步整流器 Yes
最大输出电压 3.6V
最大输入电压 5.5V
最小输出电压 800mV
开关频率 2MHz
长*宽*高 2.17mm*1.82mm*360μm
通用封装 DSBGA-10
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

LM3200TL/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM3200TL/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM3200TL/NOPB LM3200TL/NOPB数据手册

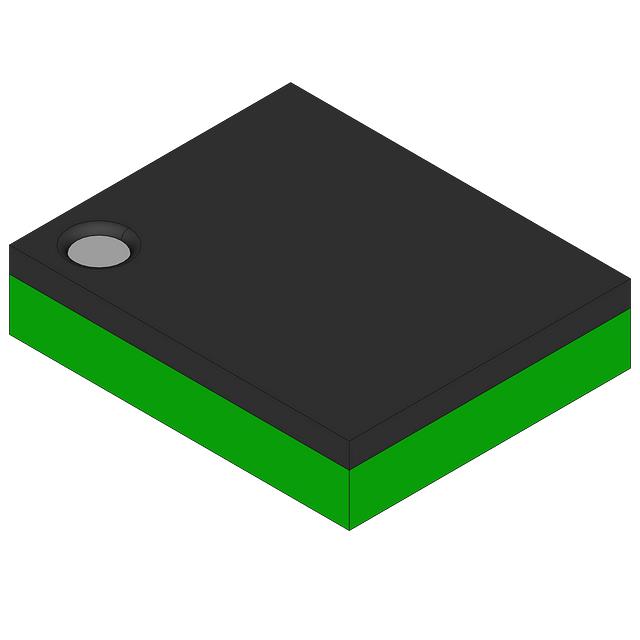

LM3200TL/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 16.808
5000+ ¥ 16.0556
10000+ ¥ 15.474
库存: 765
起订量: 595 增量: 0
交货地:
最小起订量为:10
合计: ¥ 168.08
直接购买
加入购物车
