TPS62147RGXT

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes 2.5MHz Adjustable 1 12V 800mV 17V 3V VQFN 贴片安装,黏合安装
供应商型号: TPS62147RGXT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 TPS62147RGXT

TPS62147RGXT概述

    TPS62147 和 TPS62148 高精度 3V 至 17V 2A 降压转换器技术手册

    产品简介


    TPS62147 和 TPS62148 是由德州仪器(Texas Instruments)生产的同步降压 DC/DC 转换器,属于高效率且易于使用的降压转换器系列。这两款转换器基于先进的 DCS-Control™ 控制拓扑,可实现高达 3V 至 17V 的输入电压范围,适用于多节锂电池及 12V 中间供电轨。它们的主要特点是能够提供连续 2A 输出电流,并具备多种控制模式,适应不同的负载需求。典型应用包括工业计算机、视频监控系统、嵌入式计算设备、以及工厂自动化和楼宇自动化等场合。

    技术参数


    - 输入电压范围: 3V 至 17V
    - 输出电压范围: 0.8V 至 12V
    - 最大输出电流: 2A
    - 工作频率: 可通过 FSEL 引脚设置为 1.25 MHz 或 2.5 MHz
    - 启动延迟时间: 200 μs 至 300 μs
    - 温度范围: 操作温度范围 -40°C 至 +125°C
    - 热关断温度: 160°C
    - 低功耗: 关机时电流仅为 1 µA

    产品特点和优势


    1. 高效率: 在各种负载条件下均能保持高效率。
    2. 精确输出电压: 输出电压精度±1%,确保设计高精度电源。
    3. 宽输入电压范围: 支持 3V 至 17V 输入电压,适用于多种应用场景。
    4. 自动开关频率调节: 自动调节开关频率,保证高效操作。
    5. 过电流保护: 具备过电流保护功能,增加系统可靠性。

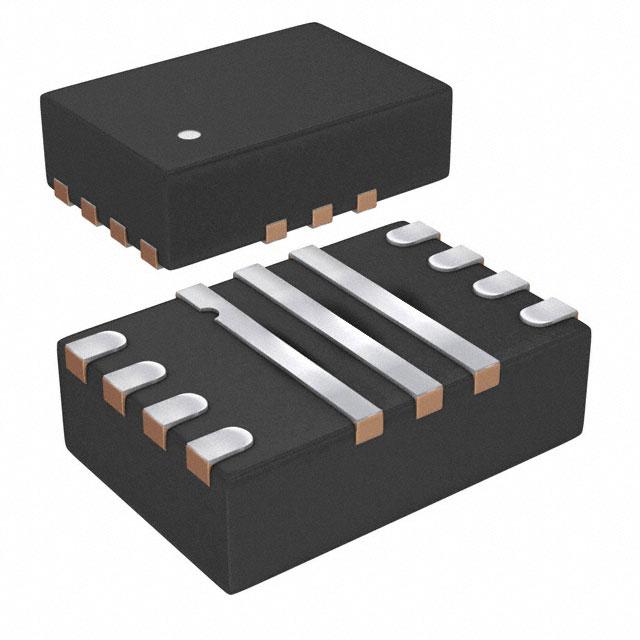

    6. 小封装尺寸: 采用 2mm x 3mm 的 VQFN 封装,适合空间紧凑的应用。

    应用案例和使用建议


    - 标准 12V 铁轨供电: 用于需要稳定 12V 输出的应用场景。
    - 工业计算机和视频监控: 这些设备通常对稳定性要求较高,TPS62147 和 TPS62148 适配这类高负载和高稳定性的需求。
    - 建议使用: 在使用过程中,确保合理选择外部电感和电容值,以达到最佳效果。同时,关注散热问题,以避免热关断保护触发。

    兼容性和支持


    - 兼容性: TPS62147 和 TPS62148 支持多种输入和输出配置,适用于多种电子设备和系统。
    - 技术支持: 德州仪器提供了详细的技术文档和社区支持,方便用户获取所需信息并解决问题。

    常见问题与解决方案


    - 启动延迟问题: 通过合理调整软启动电容的大小来优化启动延迟。
    - 输出电压不稳: 检查输出反馈网络是否正确连接,并调整电阻值以确保正确的反馈电压。
    - 热关断频繁发生: 确保良好的散热措施,如增加散热片或使用大面积 PCB 来增强散热效果。

    总结和推荐


    TPS62147 和 TPS62148 是一款性能卓越的高精度降压转换器,适用于多种工业和商业应用场景。其高效率、宽输入电压范围和精准的输出电压使其在市场上具有很强的竞争力。强烈推荐在需要高稳定性和高性能输出的应用中使用此产品。

TPS62147RGXT参数

参数
输出类型 Adjustable
最小输入电压 3V
同步整流器 Yes
拓扑 Buck
输出数量 1
最小输出电压 800mV
功能 Step-Down
最大输入电压 17V
开关频率 2.5MHz
最大输出电压 12V
通用封装 VQFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TPS62147RGXT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS62147RGXT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS TPS62147RGXT TPS62147RGXT数据手册

TPS62147RGXT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 7.2924
2000+ ¥ 7.107
3000+ ¥ 6.9216
库存: 5000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 7292.4
