UCC27210DDAR

产品分类: 栅极电源驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 7.2ns 2 8V 46ns 17V 2.4V,5.9V Non-Inverting MOSFET,N沟道 5.5ns 半桥 4A,4A SOP 贴片安装,黏合安装
供应商型号: UCC27210DDAR
供应商: 云汉优选
标准整包数: 1

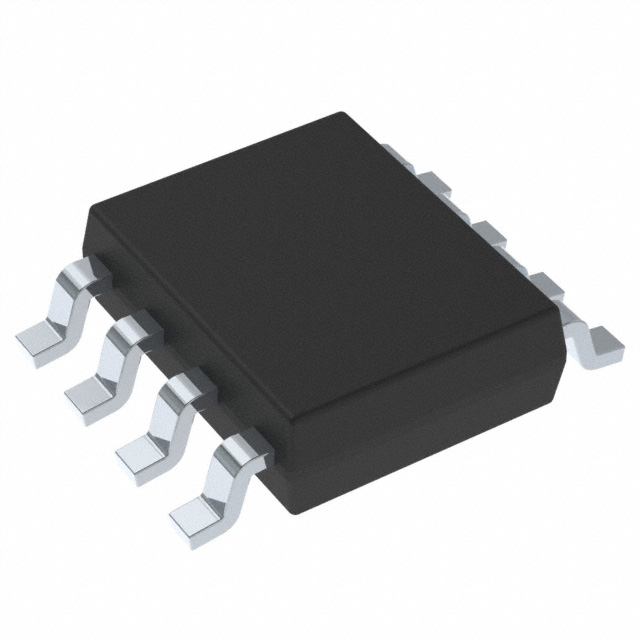

TEXAS INSTRUMENTS 栅极电源驱动器 UCC27210DDAR

UCC27210DDAR概述

    UCC27210/UCC27211 PWM控制器:产品综述与应用指南

    产品简介


    UCC27210 和 UCC27211 是由德州仪器(Texas Instruments)开发的高性能高频高侧和低侧驱动器。它们专为在通信、数据通信和各种功率转换器应用中提供高效的开关控制而设计。这些驱动器能够高效驱动两个 N 沟道 MOSFET,并且具有独立的输入端口,适用于半桥、全桥、推挽转换器以及高压同步降压转换器等多种应用场景。

    技术参数


    UCC27210/UCC27211 的技术规格包括:
    - 最大电源电压:VDD 可达 17V(绝对最大值为 20V)
    - 输出电流:高达 4A(源电流和泄电流)
    - 输入电压范围:–10V 至 20V
    - 开关频率:最大 18ns 的传播延迟时间和 7.2ns 的上升时间及 5.5ns 的下降时间
    - 热性能:封装类型包括 SOIC-8、PowerPAD™ SOIC-8、4mm × 4mm SON-8 和 SON-10,工作温度范围为 -40°C 至 140°C
    - 保护机制:内置 120V 额定的自举二极管和对称的欠压锁定(UVLO)功能

    产品特点和优势


    UCC27210 和 UCC27211 通过提高峰值输出电流到 4A(源电流和泄电流)并减少拉电阻抗到 0.9Ω,显著减少了开关损耗。同时,其 –10V 直接输入能力增强了系统的稳健性,使其可以直接与门驱动变压器接口而无需整流二极管。此外,该系列还提供了包括 TTL 或伪 CMOS 兼容输入版本在内的多种配置选择。

    应用案例和使用建议


    UCC27210 和 UCC27211 广泛应用于电信、数据通信及商户电源供应系统中,例如半桥和全桥转换器、推挽转换器、高压同步降压转换器等。为了获得最佳性能,在使用时应注意以下几点:
    - 在噪声较高的环境中,应添加适当的旁路电容以减少干扰
    - 确保外部自举电容器和负载电容器的选择符合应用要求

    兼容性和支持


    UCC27210 和 UCC27211 具有广泛的封装选项,可以与多种电源管理和控制系统集成。德州仪器提供详尽的技术文档和支持,确保用户在使用过程中能够获得必要的帮助和指导。

    常见问题与解决方案


    - Q: 如何处理 HS 引脚上的负电压?
    - A: HS 引脚可承受的最大负电压为 –18V,但具体值取决于 VDD 和 VHS 的组合情况。如果出现负电压问题,应检查系统布局和组件选型,确保符合规范。

    - Q: 输出电压超过额定范围如何影响设备性能?
    - A: 超过额定电压可能会导致设备损坏。请务必遵守绝对最大额定值,避免在使用过程中超出规定的电压范围。

    总结和推荐


    UCC27210 和 UCC27211 是性能卓越的高频高侧和低侧驱动器,适用于多种高压转换应用。其高可靠性、灵活性和易用性使得它们成为市场上备受推崇的产品。如果您正在寻找高性能、高效能的驱动解决方案,UCC27210 和 UCC27211 是非常值得考虑的选择。

UCC27210DDAR参数

参数
下降时间 5.5ns
驱动配置 半桥
驱动数量 2
最大工作供电电压 17V
最大传播延迟时间 46ns
上升时间 7.2ns
输入类型 Non-Inverting
电流 - 峰值输出(灌入,拉出) 4A,4A
栅极类型 MOSFET,N沟道
逻辑电压 - VIL,VIH 2.4V,5.9V
最大高压侧电压-自举 120V
通道类型 -
最小工作供电电压 8V
5mm(Max)
4mm(Max)
1.55mm(Max)
通用封装 SOP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

UCC27210DDAR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UCC27210DDAR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 栅极电源驱动器 TEXAS INSTRUMENTS UCC27210DDAR UCC27210DDAR数据手册

UCC27210DDAR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 9.1328
3000+ ¥ 8.91
6000+ ¥ 8.613
库存: 64439
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 9132.8
直接购买
加入购物车
