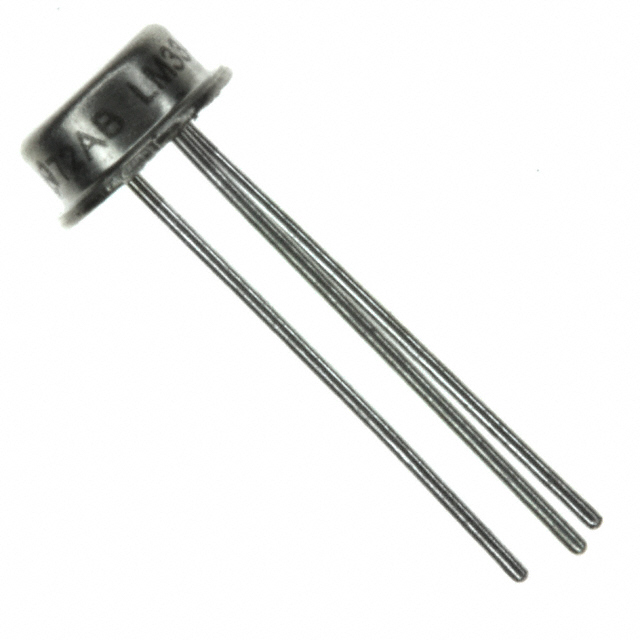

LM185BH/NOPB

产品分类: 电压基准芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 150ppm/℃ Adjustable 20mA 50µVrms 1.24V 5.3V 45μA ±1% TO-46-3 通孔安装 5.44mm(长度)*5.44mm(宽度)
供应商型号: LM185BH/NOPB
供应商: 国内现货
标准整包数: 5
TEXAS INSTRUMENTS 电压基准芯片 LM185BH/NOPB

LM185BH/NOPB概述


    产品简介


    LM185/LM285/LM385可调微功率电压参考
    LM185、LM285 和 LM385 是一款3端子可调带隙电压参考二极管,具有出色的动态阻抗和温度稳定性。这些器件适用于广泛的电压范围(1.24V至5.30V),并且能够在10μA到20mA的电流范围内运行。由于其低功耗和稳定的输出电压,它们非常适合于便携式仪表、调节器以及通用模拟电路的应用。此外,这些器件还被广泛用于替换旧有的电压参考芯片。

    技术参数


    - 工作电压范围: 1.24V 至 5.30V
    - 工作电流范围: 10μA 至 20mA
    - 初始容差: 1% 和 2%
    - 动态阻抗: 1Ω
    - 低温系数: 极低
    - 最高工作温度范围:
    - LM185系列: -55°C 至 125°C
    - LM285系列: -40°C 至 85°C
    - LM385系列: 0°C 至 70°C
    - 绝对最大额定值:
    - 反向电流: 30mA
    - 正向电流: 10mA
    - 静电放电(ESD)耐受: 2kV
    - 热阻:
    - 结到环境(Junction to Ambient):
    - TO-92: 180°C/W (0.4英寸引线)
    - TO-46: 440°C/W
    - SOIC: 170°C/W (0.125英寸引线)

    产品特点和优势


    LM185/LM285/LM385系列提供了卓越的精度和温度稳定性,具有低功耗和宽泛的工作温度范围,使其适用于多种应用场合。这些电压参考芯片的高初始容差和低动态阻抗确保了输出电压的高度稳定性和精确度。另外,LM185的高封装选项使其适合各种苛刻环境下的应用。

    应用案例和使用建议


    这些器件被广泛应用于精密参考、低交流噪声参考、低压电流分流调节器等领域。例如,在设计一个精密的10V参考电路时,LM185/LM285/LM385可以作为基础来实现。对于需要低功耗的应用场景,如便携式仪表,LM185在全工作温度范围内的表现尤其出色。
    使用建议
    1. 在设计应用电路时,确保负载和电源条件满足数据表中的规定范围。
    2. 对于需要更高精度的应用,建议使用具有较低温度系数的产品。
    3. 在处理过程中,使用防静电保护措施,如将器件放入导电泡沫中以防止静电损坏。

    兼容性和支持


    LM185/LM285/LM385系列产品具有广泛的兼容性,可以与多种电子设备和组件配合使用。德州仪器为这些器件提供了详尽的技术文档和支持服务,确保用户能够获得所需的信息和技术帮助。

    常见问题与解决方案


    1. 问:如何避免静电对器件造成损害?
    - 答:在存储和处理过程中,通过将器件的引脚短接在一起或将器件放入导电泡沫中以避免静电放电。

    2. 问:如何正确选择合适的工作温度范围?
    - 答:根据应用的具体需求选择相应的工作温度范围,如对于极高或极低温度的应用,应选用LM185。

    总结和推荐


    LM185/LM285/LM385系列电压参考器件具备高精度、温度稳定性和低功耗等显著优点,特别适合需要高度准确电压基准的应用。对于追求高性能和长寿命的电子设计项目,这些器件是理想的选择。因此,强烈推荐使用这些型号的电压参考芯片。

LM185BH/NOPB参数

参数
噪声 - 0.1Hz 至 10Hz -
最大输出电压 5.3V
输出类型 Adjustable
最小输出电压 1.24V
电流 - 阴极 45μA
温度系数 150ppm/℃
精度 ±1%
输出电流 20mA
工作电源电流 -
噪声 - 10Hz 至 10KHz 50µVrms
最大串联VREF—输入电压 -
长*宽*高 5.44mm(长度)*5.44mm(宽度)
通用封装 TO-46-3
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 盒装,散装

LM185BH/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM185BH/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电压基准芯片 TEXAS INSTRUMENTS LM185BH/NOPB LM185BH/NOPB数据手册

LM185BH/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
