TL432ACPKG3

产品分类: 电压基准芯片
厂牌: TEXAS INSTRUMENTS
产品描述: Adjustable 100mA 2.495V 36V 600μA ±1% SOT-89-3 贴片安装,黏合安装 4.5mm*2.5mm*1.5mm
供应商型号: 25E-TL432ACPKG3
供应商: 国内现货
标准整包数: 1

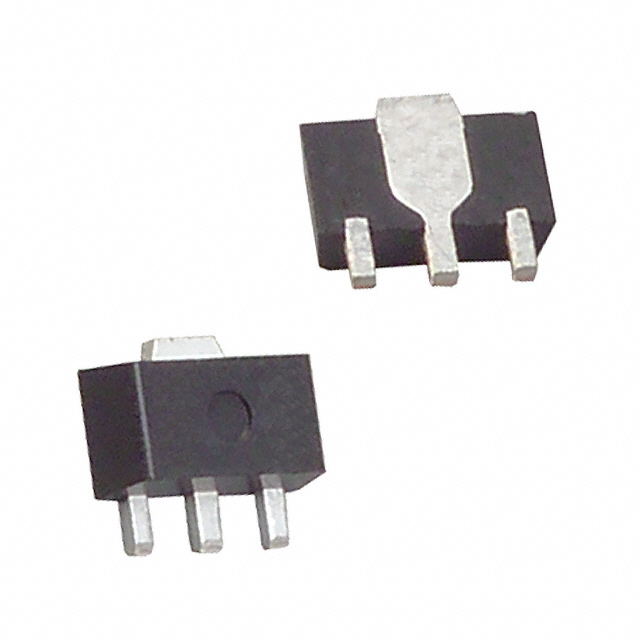

TEXAS INSTRUMENTS 电压基准芯片 TL432ACPKG3

TL432ACPKG3概述

    TL431/TL432精密可编程参考电压芯片的技术分析

    产品简介


    TL431和TL432系列是德州仪器(TI)推出的高精度可编程参考电压芯片,适用于多种模拟和数字电路设计。它们提供了2.5V到36V的可调输出电压范围,并具备极低的输出噪声和优异的温度稳定性。这两款芯片主要应用于电源管理、开关电源控制、电压监控以及比较器等领域。其典型应用场景包括飞跨拓扑反激式开关电源的次级侧调节、在线稳压器和可调电源系统等。

    技术参数


    以下是TL431/TL432芯片的主要技术规格:
    - 输出电压范围:2.5V至36V
    - 初始电压容差:
    - B级:0.5%
    - A级:1%
    - 标准级:2%
    - 输出阻抗:典型值为0.2Ω
    - 动态阻抗:0.2Ω至0.5Ω(取决于电流变化)
    - 工作温度范围:
    - C级:0°C至70°C
    - I级:-40°C至85°C
    - Q级:-40°C至125°C
    - 工作电流范围:1mA至100mA
    - 封装形式:SOT-23-3、SOT-23-5、SOIC、PDIP、SOP等多种封装选项
    这些参数确保了芯片在广泛的工业和汽车应用中能够提供卓越的性能和可靠性。

    产品特点和优势


    TL431/TL432系列芯片具有以下显著特点和优势:
    1. 高精度与宽温适应性:
    芯片支持0.5%至2%的初始电压容差,并能在极端温度条件下稳定运行,适应范围从-40°C到125°C。
    2. 低噪声与高输出阻抗:
    超低输出噪声及动态阻抗特性使其非常适合用于对噪声敏感的应用场合。
    3. 宽广的电压调节范围:
    可调节输出电压从2.5V至36V,覆盖了绝大多数应用需求。
    4. 优秀的热管理和保护特性:
    内置热保护功能避免因过载导致损坏,并且通过合理的设计实现了高效的散热性能。
    5. 多样化封装选择:
    多种封装形式便于工程师根据具体需求灵活选择合适的型号以满足空间限制或成本考量。
    应用案例与使用建议
    应用案例:
    1. 在线稳压器设计中替代传统的齐纳二极管,不仅降低了成本还提高了系统的整体精度。
    2. 配合PWM控制器使用于高效能开关电源(Switching Power Supply)的设计中,实现精确的电压反馈控制。
    3. 作为电压基准源应用于各种需要高精度测量或校准的场合如医疗设备、通信基站等。
    使用建议:
    为了充分发挥该产品的性能,在实际应用时应注意以下几点:
    - 确保外部电阻匹配准确以达到理想的输出电压设置;
    - 在高温环境下适当降低工作电流以防过热;
    - 结合适当的PCB布局来改善散热效果并减少电磁干扰。
    兼容性与支持
    TL431/TL432系列产品完全兼容于大多数主流的电子系统平台,并且提供了丰富的文档资源和技术支持服务。包括但不限于详尽的产品数据手册、应用笔记以及在线论坛讨论区,方便用户快速解决问题并加速开发进程。

    常见问题与解决方案


    1. 问题:芯片发热严重如何处理?
    - 解决方案:增加散热片或者调整负载电流至更低水平。
    2. 问题:输出电压不稳定怎么办?
    - 解决方案:检查外围电路是否连接正确,并确认所选电阻值符合要求。
    3. 问题:启动延迟时间较长该如何改进?
    - 解决方案:尝试更换更高频率的工作模式下进行操作测试。
    总结与推荐
    总体而言,TL431/TL432是一款极具竞争力的精密参考电压芯片,凭借其精准度、可靠性和灵活性,在众多行业中有着广泛的应用前景。特别是对于追求高性能且注重经济效益的设计项目来说,这款产品无疑是理想的选择之一。因此我们强烈推荐给需要此类功能模块的专业人士考虑采用。

TL432ACPKG3参数

参数
最大输出电压 36V
最大串联VREF—输入电压 -
温度系数 -
精度 ±1%
噪声 - 10Hz 至 10KHz -
工作电源电流 -
输出类型 Adjustable
噪声 - 0.1Hz 至 10Hz -
最小输出电压 2.495V
输出电流 100mA
电流 - 阴极 600μA
长*宽*高 4.5mm*2.5mm*1.5mm
通用封装 SOT-89-3
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 停产
包装方式 散装,卷带包装

TL432ACPKG3厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TL432ACPKG3数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电压基准芯片 TEXAS INSTRUMENTS TL432ACPKG3 TL432ACPKG3数据手册
