BQ25898YFFT

产品分类: 电池管理芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 4.5V 3.9V 5.5V 14V I²C,USB 超温,过流 锂离子电池 DSBGA-42 贴片安装,黏合安装
供应商型号: BQ25898YFFT
供应商: 国内现货
标准整包数: 1000

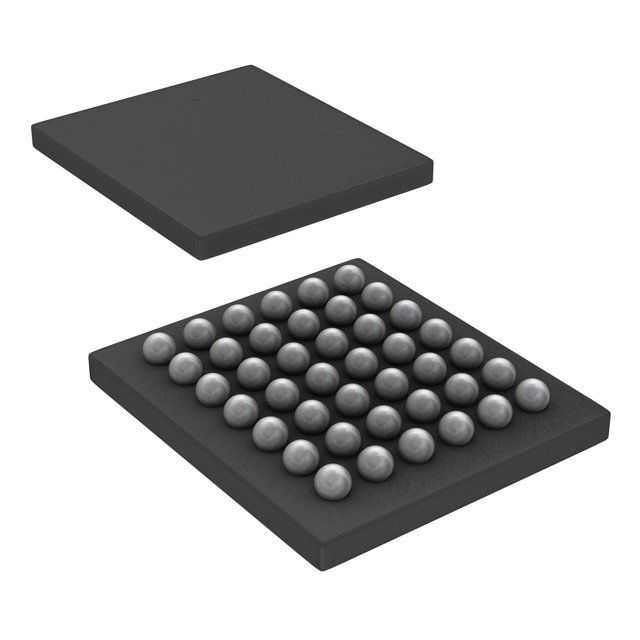

TEXAS INSTRUMENTS 电池管理芯片 BQ25898YFFT

BQ25898YFFT概述

    高效单节锂离子电池快充芯片 bq25898/bq25898D 技术手册

    产品简介


    bq25898 和 bq25898D 是德州仪器(TI)推出的高效能单节锂离子和锂聚合物电池充电管理与系统电源路径管理设备。两款芯片支持高输入电压的快速充电,特别适用于智能手机、平板电脑和个人互联网设备等领域。bq25898/bq25898D 集成了输入电流优化器(ICO)、电阻补偿(IRCOMP)和多个功率 MOSFET,旨在提供最优的充电效率和最长的电池寿命。

    技术参数


    - 输入电压范围:3.9V 至 14V
    - 最大充电电流:4.032A
    - 预充电电流:128mA 至 1.024A
    - USB On-The-Go 输出电压:4.5V 至 5.5V
    - 充电电压精度:±0.5%
    - 充电电流精度:±5%
    - 输入电流精度:±7.5%
    - 工作温度范围:-40°C 至 85°C
    - 尺寸:2.8mm x 2.5mm 的 42 球 DSBGA 封装

    产品特点和优势


    - 高效率充电:bq25898/bq25898D 提供高达 92% 的充电效率,在 3A 和 4A 充电电流下分别达到 92% 和 91%。
    - 智能输入电流优化器:通过动态调整输入电流来优化电池充电,同时避免过载输入源。
    - 高集成度设计:集成了 RBFET、HSFET、LSFET 和 BATFET 等多个关键元件,简化了系统设计并减少外部组件的数量。
    - 精准控制:支持 I²C 接口进行充电和系统设置,确保灵活性和精确控制。
    - 安全特性丰富:具备电池温度传感、热调节和热关断等多重保护机制,保障充电过程的安全性。

    应用案例和使用建议


    bq25898/bq25898D 广泛应用于各种便携式电子设备,如智能手机和平板电脑。在实际应用中,可以根据设备需求灵活配置充电参数,以满足不同的电压和电流要求。例如,当需要更高的输入电压时,可以利用 bq25898D 提供的 MaxCharge™ 手握手协议,实现对高电压适配器的高效充电。
    对于延长电池使用寿命的建议,可以启用电源路径管理功能,保持系统电压始终高于最低水平,即使在电池耗尽的情况下也能维持设备运行。此外,在设备休眠模式下,可适当降低输入电流限制,减少功耗。

    兼容性和支持


    bq25898/bq25898D 支持 USB 2.0 和 USB 3.0 标准,能够自动检测标准充电端口、定制充电端口以及非标准适配器。TI 提供详尽的技术文档和支持服务,包括开发工具和社区资源,帮助开发者快速完成设计并解决可能遇到的问题。

    常见问题与解决方案


    1. 问题:充电效率偏低
    - 解决方案:检查输入电压是否处于推荐范围内,并确保输入电流限制适当设置。
    2. 问题:无法正常识别适配器
    - 解决方案:确认 D+/D- 引脚连接正确,必要时重新配置输入电流脉冲协议。
    3. 问题:系统频繁重启
    - 解决方案:检查热关断阈值是否合理,必要时增加散热措施。

    总结和推荐


    bq25898/bq25898D 是一款高度集成且高效的单节锂离子电池充电管理解决方案,具有出色的性能和广泛的适用性。无论是针对消费电子产品还是工业设备,该芯片都展现了卓越的稳定性与可靠性。强烈推荐给希望提升充电效率并优化系统性能的工程师和设计师。

BQ25898YFFT参数

参数
故障保护 超温,过流
最小输出电压 4.5V
最小工作供电电压 3.9V
最大输出电压 5.5V
最大工作供电电压 14V
电池类型 锂离子电池
输出电流 -
功能 -
接口类型 I²C,USB
通用封装 DSBGA-42
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BQ25898YFFT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

BQ25898YFFT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电池管理芯片 TEXAS INSTRUMENTS BQ25898YFFT BQ25898YFFT数据手册

BQ25898YFFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 17.3814
2000+ ¥ 16.9395
3000+ ¥ 16.4976
库存: 17000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 17381.4
直接购买
加入购物车
