首页  >  产品百科  >  BQ24093DGQR

BQ24093DGQR

产品分类: 电池管理芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 1A(Max) 3.5V 4.2V 6.45V USB 短路,超温,过压 锂离子电池 HVSSOP-10 贴片安装,黏合安装
供应商型号: BQ24093DGQR
供应商: 国内现货
标准整包数: 1

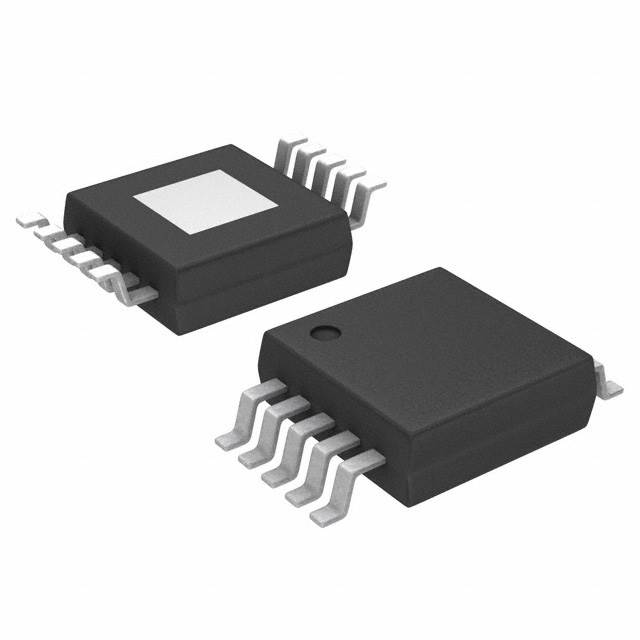

TEXAS INSTRUMENTS 电池管理芯片 BQ24093DGQR

BQ24093DGQR概述

    # 高集成度单输入锂电池充电器——bq2409x系列

    产品简介


    bq2409x系列是德州仪器(TI)推出的一系列高度集成的锂离子(Li-ion)和锂聚合物(Li-Pol)电池充电控制器芯片,专门设计用于空间受限的便携式设备。该系列产品能够通过USB端口或交流适配器为单节电池充电,广泛应用于智能手机、平板电脑、MP3播放器及其它低功耗手持设备。通过高精度的电流和电压调节环路、状态指示以及终止控制等功能,bq2409x系列确保了卓越的充电效率和安全性。
    主要功能:
    - 支持高达1A的充电电流;
    - 输入过压保护和动态功率管理;
    - 温度调节与关断保护;
    - 支持JEITA温度范围调节;
    - 内置10小时安全计时器。
    应用领域:
    - 智能手机和平板电脑;
    - MP3播放器及其他便携式音频设备;
    - 便携式医疗设备;
    - 工业手持终端。

    技术参数


    以下是bq2409x系列产品的关键性能参数和技术指标:
    | 参数 | 范围/典型值 | 单位 |
    |
    | 输入电压范围 | 3.5 至 12 | V |
    | 充电电压精度 | ±1%
    | 充电电流精度 | ±10%
    | 最大输入电压保护 | 6.6 | V |
    | 热关断温度 | 150 | °C |
    | 短路保护 | 开/关(开漏输出)
    | 快充电流编程电阻范围 | 0.54 至 49.9 | kΩ |
    | 输入欠压锁定阈值 | 3.15 至 3.45 | V |
    | 输入过压保护阈值 | 6.5 至 6.65 | V |

    产品特点和优势


    bq2409x系列电池充电器凭借其先进的技术和灵活的功能设计,在众多同类产品中脱颖而出:
    1. 高精度电压和电流控制:充电电压和电流误差分别小于1%和10%,显著提升了电池寿命和系统可靠性。
    2. 多重保护机制:具备过压、过流、短路以及热关断保护功能,有效保障设备和用户的使用安全。
    3. 动态功率管理:根据输入源类型(USB或适配器)自动调整充电模式,避免因输入电压过高而损坏设备。
    4. JEITA温度补偿:通过内置NTC热敏电阻支持电池在极端温度条件下的正常运行。
    5. 小型封装:采用10引脚MSOP封装,尺寸仅为3.00 mm × 3.00 mm,非常适合空间敏感型应用。
    这些特点使得bq2409x系列成为市场上极具竞争力的充电解决方案。

    应用案例和使用建议


    典型应用场景:
    - 智能手机:bq2409x可直接从USB端口对电池进行高效充电,同时支持100mA到500mA的多级充电模式,适用于多种接口需求。
    - 便携式医疗设备:其150°C热关断和多重保护机制确保了设备在高温环境中的稳定运行。
    使用建议:
    - 负载平衡:当系统负载较大时,确保平均负载不会影响电池的正常充电,以免超出10小时的安全计时窗口。
    - 外部电阻校准:合理设置外部快充电流编程电阻,以匹配设备的实际需求,从而优化充电速度。

    兼容性和支持


    bq2409x系列产品具有良好的兼容性,能够轻松适配各类USB端口和交流适配器。此外,TI提供全面的技术支持,包括丰富的开发工具、参考设计文档以及在线社区服务,帮助用户快速上手并解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 充电电流偏低 | 检查外部电阻连接是否正确,调整至目标值 |
    | 热关断触发 | 检查散热设计,增加外部散热措施 |
    | 输出电压异常 | 检查输入电压是否超出规定范围 |

    总结和推荐


    bq2409x系列电池充电器以其高精度、多功能性和紧凑设计成为锂离子和锂聚合物电池的理想选择。无论是智能手机还是便携式医疗设备,它都能提供可靠的充电解决方案。尽管初期成本略高,但从长期来看,其出色的性能和稳定性将大大减少维护成本。因此,我们强烈推荐bq2409x系列作为新一代便携设备的充电控制器首选方案。

BQ24093DGQR参数

参数
最大输出电压 4.2V
接口类型 USB
最小输出电压 -
功能 -
电池类型 锂离子电池
最小工作供电电压 3.5V
最大工作供电电压 6.45V
输出电流 1A(Max)
故障保护 短路,超温,过压
3.1mm(Max)
3.1mm(Max)
950μm(Max)
通用封装 HVSSOP-10
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BQ24093DGQR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

BQ24093DGQR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电池管理芯片 TEXAS INSTRUMENTS BQ24093DGQR BQ24093DGQR数据手册

BQ24093DGQR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ ¥ 3.7209
400+ ¥ 3.5658
600+ ¥ 3.4108
库存: 8680
起订量: 200 增量: 0
交货地:
最小起订量为:200
合计: ¥ 744.18
