TPS22910AYZVR

产品分类: 其他驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 高端 DSBGA-4 贴片安装,黏合安装 900μm(长度)*900μm(宽度)
供应商型号: TPS22910AYZVR
供应商: 国内现货
标准整包数: 1

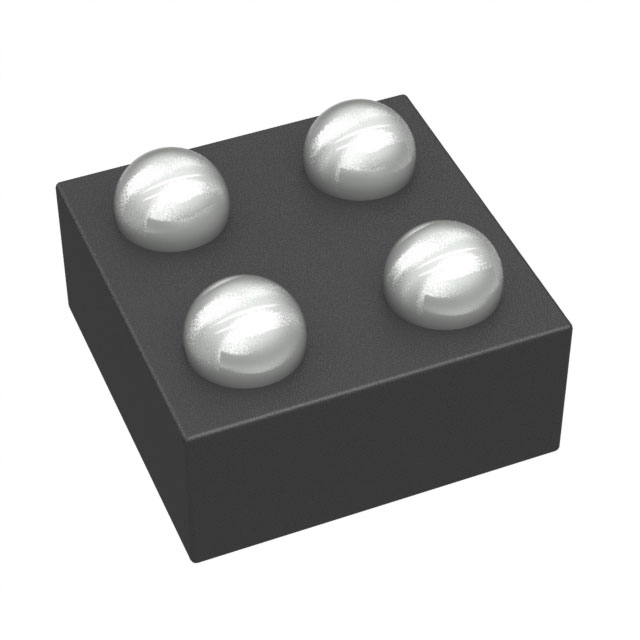

TEXAS INSTRUMENTS 其他驱动器 TPS22910AYZVR

TPS22910AYZVR概述

    TPS22910A, TPS22912C, TPS22913B, TPS22913C 负载开关技术手册

    1. 产品简介


    TPS22910A、TPS22912C 和 TPS22913B/C 是由德州仪器(Texas Instruments)开发的小型低阻抗负载开关,具有控制启动功能。它们包含一个P通道MOSFET,可在1.4 V到5.5 V的输入电压范围内运行。该系列产品广泛应用于笔记本电脑、平板电脑、媒体播放器、便携式医疗和工业设备等领域。

    2. 技术参数


    以下是这些产品的技术规格:
    - 输入电压范围:1.4 V 到 5.5 V
    - 最大连续开关电流:2 A
    - 最大关断电流:2.5 A(脉冲 < 300 μs,2% 占空比)
    - 封装:4针WCSP(0.9 mm × 0.9 mm)
    - 热特性:
    - 热阻 RθJA:189.1 °C/W
    - 热阻 RθJCtop:1.9 °C/W
    - 热阻 RθJB:36.8 °C/W

    3. 产品特点和优势


    - 集成单负载开关:高集成度简化设计,提高系统可靠性。
    - 低导通电阻(rON):在不同电压下的rON值分别为60 mΩ(5 V)、61 mΩ(3.3 V)、74 mΩ(1.8 V)、84 mΩ(1.5 V),确保高效能。
    - 全时反向电流保护:提供反向电压保护和过流保护。
    - 快速输出放电:内置放电电阻(仅限TPS22913B/C)。
    - 可调启停速率:避免电流冲击,提升应用灵活性。

    4. 应用案例和使用建议


    - 应用实例:
    - 笔记本电脑和超极本
    - 平板电脑和机顶盒
    - 便携式医疗设备和工业设备
    - 智能手机和其他无线设备
    - 使用建议:
    - 确保外部陶瓷旁路电容的正确安装,以提高电路稳定性和EMC性能。
    - 在高温环境下,应注意散热措施,如增加铜箔面积或使用散热片。

    5. 兼容性和支持


    - 兼容性:TPS22910A、TPS22912C 和 TPS22913B/C 可与多种电子元件兼容,适合各种应用场景。
    - 支持:德州仪器提供详尽的技术文档和在线技术支持,帮助客户解决问题和进行产品优化。

    6. 常见问题与解决方案


    - Q:如何选择合适的负载开关?
    - A:根据所需的输入电压范围、最大电流以及工作温度范围来选择合适的型号。
    - Q:产品在极端温度下是否仍能正常工作?
    - A:这些产品的温度范围为-40°C至85°C,可以在极端温度下可靠工作。
    - Q:如何处理启动速率过快的问题?
    - A:可以通过调整外部电路中的电阻和电容来改变启停速率,避免电流冲击。

    7. 总结和推荐


    综上所述,TPS22910A、TPS22912C 和 TPS22913B/C 是高效的低阻抗负载开关,具备多种优点,包括集成度高、低导通电阻、全时反向电流保护等。这些特性使其成为便携式电子设备的理想选择。我们强烈推荐这些产品给需要高性能、小尺寸且可靠性的客户。德州仪器提供了全方位的支持和服务,有助于用户更好地利用这些产品。

TPS22910AYZVR参数

参数
驱动数量 -
拓扑 高端
长*宽*高 900μm(长度)*900μm(宽度)
通用封装 DSBGA-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TPS22910AYZVR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS22910AYZVR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他驱动器 TEXAS INSTRUMENTS TPS22910AYZVR TPS22910AYZVR数据手册

TPS22910AYZVR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ ¥ 1.3289
400+ ¥ 1.2735
600+ ¥ 1.2181
库存: 16590
起订量: 200 增量: 0
交货地:
最小起订量为:200
合计: ¥ 265.78
