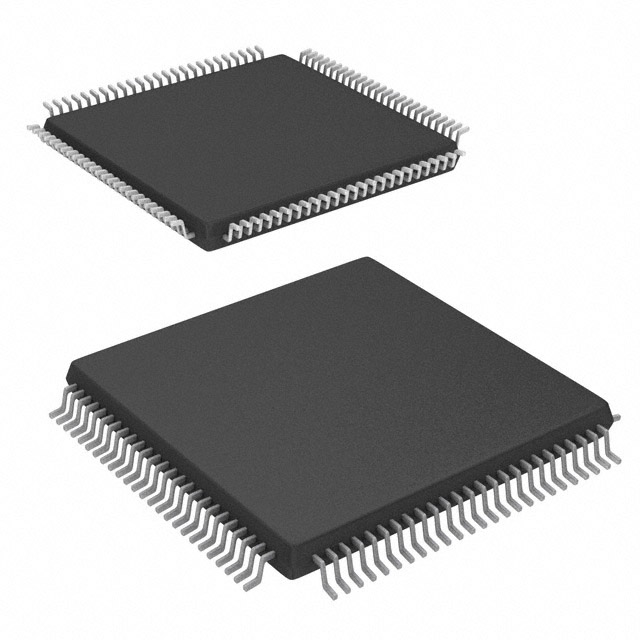

TSB42AA9APZTR

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: 25E-TSB42AA9APZTR
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 其他接口芯片 TSB42AA9APZTR

TSB42AA9APZTR概述

    # Texas Instruments TSB42AA9A StorageLynx 1394 Link-Layer Controller 技术手册

    产品简介


    TSB42AA9A StorageLynx 是一款由德州仪器(Texas Instruments)开发的1394链路层控制器,专为ATA/ATAPI存储产品设计,旨在作为1394总线与硬盘驱动器(HDD)、光驱、固态存储设备之间的桥梁。它支持的数据存储类型包括外部硬盘、ZIP驱动器、磁光(MO)驱动器、CD-ROM、DVD-ROM等,广泛应用于PC外设及存储系统。
    主要功能:
    - 实现IEEE P1394a和IEEE Std 1394-1995标准的兼容性。
    - 支持高达400 Mbps的串行数据传输速率。
    - 自动响应配置ROM请求并加载外部闪存代码。
    - 内置嵌入式8052处理器用于固件执行。
    - 硬件实现SBP-2协议翻译,无需处理器参与。
    应用领域:
    TSB42AA9A适用于各种需要高速数据存储传输的应用场景,如个人电脑、外部存储设备、工业控制等领域。

    技术参数


    | 参数 | 规格 |

    | 数据传输速率 | 100 Mbps、200 Mbps、400 Mbps |
    | 外部接口 | SPI Flash / EEPROM 接口 |
    | 集成内存 | 16K 字节内部ROM,576字节双方向数据FIFO |
    | 嵌入式处理器 | 内置8052微处理器 |
    | 支持的ATA模式 | PIO 模式0-4,DMA模式0-2,Ultra DMA模式0-4 |
    | 工作温度范围 | -40°C 至 +85°C |
    | 封装形式 | 100引脚TQFP |

    产品特点和优势


    独特功能:
    1. 自动化处理能力:硬件实现SBP-2目标控制器和数据传输,极大减少处理器负担。
    2. 高集成度:集成了多种功能模块,简化设计流程,降低硬件成本。
    3. 灵活配置:支持通过外部Flash存储器进行编程,便于原型开发和定制化功能支持。
    市场竞争力:
    - 出色的性能表现使其成为1394总线和ATA存储应用的理想选择。
    - 强大的兼容性确保其在不同平台上的稳定运行。
    - 节省空间的设计(100针TQFP封装),适合现代紧凑型电子产品需求。

    应用案例和使用建议


    典型应用场景:
    - 外部存储设备:与USB硬盘或固态硬盘结合使用,提供更快的数据传输速度。
    - 工业控制设备:如视频监控系统、数据采集器等,要求高效可靠的数据交互。
    使用建议:
    - 在高带宽需求的环境下,优先启用400 Mbps模式以获得最佳性能。
    - 使用外部Flash存储器时,务必遵循正确的写入和擦除流程,避免数据丢失。
    - 定期检查设备工作温度,防止过热影响寿命。

    兼容性和支持


    TSB42AA9A具有良好的兼容性,可与主流1394设备和操作系统无缝协作。德州仪器提供详尽的技术文档和支持服务,包括开发工具包和在线技术支持,帮助用户快速部署解决方案。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 数据传输不稳定 | 检查外部连接是否牢固,更新固件版本 |
    | 温度过高导致报警 | 优化散热设计或降低功耗 |
    | 初始化失败 | 确认配置ROM设置正确,重启设备 |

    总结和推荐


    综合评估:
    TSB42AA9A以其卓越的性能、丰富的功能和广泛的适用性,在1394总线与ATA存储领域表现出色。对于需要高性能数据传输和低延迟应用的用户来说,这款芯片无疑是一个极佳的选择。
    推荐意见:
    强烈推荐给需要高效存储解决方案的开发人员和技术团队。无论是在研发阶段还是量产环节,TSB42AA9A都能提供稳定的性能和强大的技术支持,是值得信赖的产品。

    如需进一步咨询或获取完整数据手册,请访问 [Texas Instruments官网](https://www.ti.com) 或联系技术支持团队 support@ti.com。

TSB42AA9APZTR参数

参数
通用封装 PQFP-100
安装方式 贴片安装
包装方式 散装

TSB42AA9APZTR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TSB42AA9APZTR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他接口芯片 TEXAS INSTRUMENTS TSB42AA9APZTR TSB42AA9APZTR数据手册

TSB42AA9APZTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
