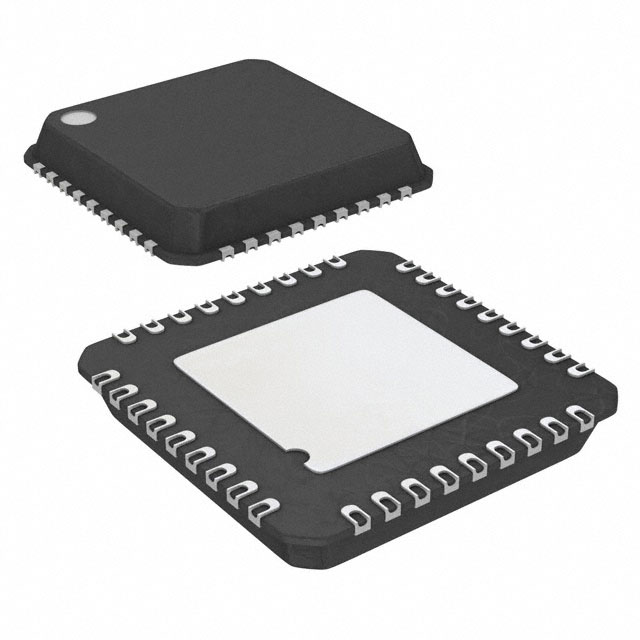

DP83TC811RWRNDTQ1

产品分类: 以太网芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 1 1.62V 3.63V 100Mbps VQFNP-36 贴片安装
供应商型号: DP83TC811RWRNDTQ1
供应商: 国内现货
标准整包数: 100
TEXAS INSTRUMENTS 以太网芯片 DP83TC811RWRNDTQ1

DP83TC811RWRNDTQ1概述


    产品简介


    产品类型: DP83TC811R-Q1 是一款低功耗的汽车以太网物理层收发器,属于MAC接口类型。
    主要功能:
    - 符合IEEE 802.3bw标准,提供100BASE-T1汽车以太网物理层功能。
    - 支持多种MAC接口(MII、RMII、RGMII)。
    - 集成了丰富的诊断工具包,包括信号质量指示(SQI)、时域反射计(TDR)、静电放电传感器、电压传感器和温度传感器等。
    - 具备低传输和接收延迟,适合音视频桥接(AVB)/时间敏感网络(TSN)应用。
    应用领域:
    - 汽车骨干网络
    - 网关和车身控制
    - 远程信息处理

    技术参数


    - 传输速率: 100 Mbps
    - 工作频率: 25-MHz
    - MAC接口: 支持MII、RMII和RGMII
    - 封装: QFN(36引脚),湿敏边缘包装
    - 工作环境温度: -40°C 到 +125°C
    - 功耗: 低功耗操作,<230mW
    - I/O电压: 可配置为3.3 V、2.5 V 和 1.8 V
    - 电源管理: 支持睡眠、待机和禁用模式,具有局域网唤醒(Wake-on-LAN, WoL)功能

    产品特点和优势


    产品特点:
    - 符合IEEE 802.3bw标准,并通过OPEN Alliance认证。
    - 能够与BroadR-Reach和100BASE-T1 PHYs兼容。
    - 适用于汽车应用,符合AEC-Q100标准,具备高抗静电能力(ESD)。
    - 提供多种电源管理功能,实现低功耗操作。
    - 内置丰富的诊断工具包,包括信号质量指示、时域反射计、电压和温度传感器。
    产品优势:
    - 高可靠性,通过严格的环境测试,满足汽车工业高标准要求。
    - 多种电源管理和灵活的配置选项,适应各种应用场景。
    - 高集成度,简化设计和布线,降低开发成本。
    - 丰富的诊断工具包,提高故障排查效率。

    应用案例和使用建议


    应用案例:
    - 在汽车骨干网络中,用于连接车辆内部各模块间的通信。
    - 在远程信息处理系统中,用于与外部通信网络的连接。
    使用建议:
    - 在选择电源管理策略时,应根据具体的应用需求合理设置睡眠、待机和禁用模式。
    - 使用集成的诊断工具包进行实时监控和调试,确保系统的稳定运行。
    - 在设计布局时,遵循推荐的布线指南,减少信号干扰。

    兼容性和支持


    兼容性:
    - 与各种汽车ECU及外部通信设备兼容。
    - 支持多种MAC接口(MII、RMII、RGMII),方便与不同类型的控制器配合使用。
    支持和服务:
    - 提供详细的技术文档和技术支持服务。
    - 用户可以通过在线社区获取更多技术支持和交流经验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常启动 | 检查复位信号(RESET)是否正确配置,并确保电源供应稳定。 |
    | 信号传输不稳定 | 检查并确认所有信号引脚的接地和电源连接正确无误。 |
    | 数据包丢失 | 调整时钟参考信号(CLKREF)的配置,确保信号同步无误。 |

    总结和推荐



    总结

    :
    DP83TC811R-Q1 是一款专为汽车应用设计的高性能低功耗物理层收发器。它具备广泛的兼容性、出色的可靠性以及丰富的诊断工具,能够满足多种复杂应用场景的需求。产品不仅支持多种MAC接口,还提供了多种电源管理功能,确保高效能运行的同时降低了功耗。
    推荐:
    鉴于其强大的功能和广泛应用前景,我们强烈推荐此款产品用于需要高性能和高可靠性的汽车电子系统中。对于追求低功耗、高可靠性的汽车电子设计者而言,DP83TC811R-Q1 是一个理想的选择。

DP83TC811RWRNDTQ1参数

参数
收发器数量 1
最大工作供电电压 3.63V
最小工作供电电压 1.62V
数据速率 100Mbps
6.1mm(Max)
6.1mm(Max)
900μm(Max)
通用封装 VQFNP-36
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DP83TC811RWRNDTQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DP83TC811RWRNDTQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 以太网芯片 TEXAS INSTRUMENTS DP83TC811RWRNDTQ1 DP83TC811RWRNDTQ1数据手册

DP83TC811RWRNDTQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 15.6
库存: 9146
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 1560
