DS110DF1610FB/NOPB

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: Standard Timer Single -10°C 85°C 196-Pin FCBGA Tray
供应商型号: DS110DF1610FB/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 其他接口芯片 DS110DF1610FB/NOPB

DS110DF1610FB/NOPB概述

    DS110DF1610 8.5- to 11.3-Gbps 16-Channel Retimer 技术手册

    1. 产品简介


    DS110DF1610 是德州仪器(Texas Instruments)推出的一款多速率十六通道重定时器,具备集成信号调理功能。该器件主要用于增强高速串行链路的传输距离和鲁棒性,适用于长距离、损耗大、受串扰影响的高速数据传输应用。此外,DS110DF1610 还提供了一系列子型号,如 DS150DF1610、DS125DF1610 等,支持不同频率范围内的操作。
    主要功能:
    - 高速串行数据的十六通道重定时
    - 集成连续时间线性均衡器(CTLE)、决策反馈均衡器(DFE)及锁相环(PLL)
    - 自适应时钟和数据恢复(CDR)
    - 可编程输出幅度和前馈滤波器(FIR)
    - SMBus配置接口
    - 支持IEEE 1149.1 和 1149.6标准
    应用领域:
    - 数据中心
    - 通信基础设施
    - 服务器背板互连
    - 存储区域网络(SAN)

    2. 技术参数


    - 工作频率范围:8.5 Gbps 到 11.3 Gbps
    - 输入/输出端口:16个高速差分I/O端口
    - 工作电压:2.5 V ±5%
    - 输入/输出类型:差分CML输入/输出
    - 电源管理:单电源供电
    - 温度范围:-10°C 至 +85°C

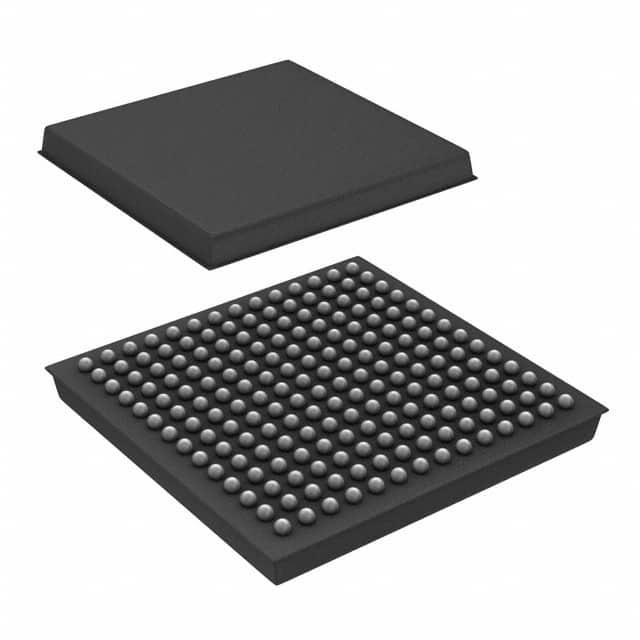

    - 封装形式:196引脚FCBGA,尺寸为15 mm × 15 mm
    - 时钟输入:25 MHz、125 MHz 或 312.5 MHz
    - 控制接口:SMBus、JTAG

    3. 产品特点和优势


    特点:
    - 每个通道支持高达11.3 Gbps的数据率,保证了高带宽的应用需求
    - 集成了CTLE、DFE和CDR,提升了信号完整性和稳定性
    - 全自适应调节机制,提高了系统对不同应用环境的适应能力
    - 配置灵活,可通过SMBus和JTAG进行编程和调试
    优势:
    - 增强了长距离数据传输的可靠性,特别适合数据中心内部的互联
    - 高集成度,减少了外部组件的需求,降低了设计复杂度
    - 高效的电源管理,支持单电源供电,简化了系统设计

    4. 应用案例和使用建议


    典型应用:
    - 数据中心互连:DS110DF1610 可用于服务器间的高速互连,提升数据交换效率。
    - 背板通信:适用于服务器机架内的高速信号传输,确保信号完整性。
    使用建议:
    - 在设计过程中,确保电源稳定,特别是时钟信号的同步和准确性。
    - 配置合适的CTLE和DFE参数以获得最佳的信号质量。
    - 使用外部震荡器来加速锁相过程,特别是在需要快速启动的情况下。

    5. 兼容性和支持


    - 兼容性:DS110DF1610 支持多种高速协议,包括IEEE 1149.1 和 1149.6,适用于各种标准的通信环境。
    - 技术支持:德州仪器提供详尽的技术文档和支持服务,包括设计指南、参考设计等,帮助用户快速上手并解决问题。

    6. 常见问题与解决方案


    - Q: 如何正确设置时钟频率?
    - A: 请根据应用需求选择合适的时钟频率,并通过SMBus进行设置。确保时钟频率与数据传输速率相匹配。

    - Q: 如何优化信号传输质量?
    - A: 调整CTLE和DFE的参数,使用内部Eye Monitor进行监控,必要时可以增加外部补偿电路。

    7. 总结和推荐


    综上所述,DS110DF1610是一款高性能的多速率十六通道重定时器,具有强大的信号处理能力和灵活的配置选项。它广泛应用于数据中心、服务器互连等场景,对于需要高可靠性和高带宽的数据传输应用来说,是一个理想的选择。因此,我们强烈推荐该产品给需要高性能信号处理和传输的应用开发人员。

DS110DF1610FB/NOPB参数

参数
长*宽*高 15mm(长度)*15mm(宽度)
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 托盘

DS110DF1610FB/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DS110DF1610FB/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他接口芯片 TEXAS INSTRUMENTS DS110DF1610FB/NOPB DS110DF1610FB/NOPB数据手册

DS110DF1610FB/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 291.9084
2000+ ¥ 284.487
3000+ ¥ 277.0656
库存: 19000
起订量: 1000 增量: 126
交货地:
最小起订量为:1000
合计: ¥ 291908.4
