DS36950VX/NOPB

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: 25E-DS36950VX/NOPB
供应商: 国内现货
标准整包数: 1

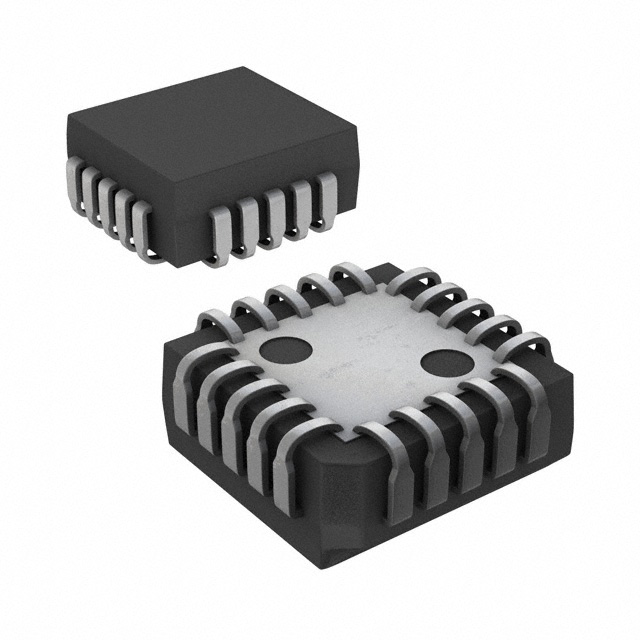

TEXAS INSTRUMENTS 其他接口芯片 DS36950VX/NOPB

DS36950VX/NOPB概述

    # DS36950 Quad Differential Bus Transceiver 技术手册解读

    产品简介


    基本介绍
    DS36950 是一款低功耗且节省空间的四通道差分总线收发器,特别适合高速并行多点计算机I/O总线的应用需求。它符合EIA-485标准,适用于总线型应用。该器件采用紧凑的20引脚PLCC封装,集成度高且占用PCB面积小,非常适合现代嵌入式系统设计。
    主要功能
    - 支持四路独立的差分信号传输通道,可同时用于数据发送和接收。
    - 提供高达60mA的源电流和 sink电流能力,确保强大的驱动能力。
    - 具备热关断保护功能,避免因过载或短路导致的损坏。
    - 内置总线连接延迟定时不确定性保证(最大与最小传播延迟已明确),使设备更可靠。
    应用领域
    - 多点通信网络
    - 并行总线扩展
    - 工业控制
    - 数据采集系统

    技术参数


    以下是关键的技术规格:
    | 参数 | 范围 | 单位 |
    |
    | 供电电压(VCC) | 4.75 - 5.25 | V |
    | 输入/输出电压范围 | -10 至 +15 | V |
    | 短路输出电流 | -250 至 +250 | mA |
    | 最大传播延迟 | 19 | ns |
    | 差分输入阈值 | 0.03 至 0.20 | V |
    | 工作温度范围 | 0 至 +70 | °C |

    产品特点和优势


    特殊功能
    - 每个通道具备独立的使能控制功能,可通过独立启用和禁用调整总线状态。
    - 封装为20引脚PLCC,适合表面贴装工艺,提供极高的组装灵活性。
    优势
    - 高性能: 提供稳定可靠的信号传输和低延迟的总线操作。
    - 经济高效: 集成化设计降低了组件数量和成本。
    - 多功能性: 支持广泛的工业标准,如EIA-485。
    - 兼容性强: 适合多种硬件接口配置。

    应用案例和使用建议


    应用场景
    - 实现计算机I/O接口的多点连接。
    - 构建高速、抗干扰能力强的数据通信链路。
    - 在分布式传感器网络中作为数据转发节点。
    使用建议
    - 确保电源稳定,保持VCC在指定范围内,以实现最佳性能。
    - 在接收到高频信号时,应注意信号完整性问题,必要时添加匹配电阻。
    - 建议结合电路板布局优化方案,减少寄生电容对信号的影响。

    兼容性和支持


    兼容性
    DS36950兼容多种主流工业标准,如EIA-422和EIA-485,可轻松集成到现有系统中。同时,其紧凑封装使其易于与其他元件配合使用。
    支持
    德州仪器提供详尽的技术文档和在线技术支持,帮助用户快速上手并解决潜在问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 总线信号异常 | 检查供电电压是否正常,调整输出负载阻抗。 |
    | 温度过高 | 添加散热片或改进散热设计,降低功耗。 |
    | 设备响应迟缓 | 确认所有引脚连接正确无误,检查外部干扰源。 |

    总结和推荐


    综合评估
    DS36950凭借其高性能、高集成度以及广泛的应用适配性,在工业和嵌入式领域表现出色。尤其适合需要可靠差分信号传输的应用场景。
    推荐结论
    强烈推荐将DS36950应用于需要高效能差分信号传输的项目中。它的稳定性、易用性和多功能性使其成为同类产品中的佼佼者。

DS36950VX/NOPB参数

参数
通用封装 LCC
安装方式 贴片安装,黏合安装
包装方式 散装,卷带包装

DS36950VX/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DS36950VX/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他接口芯片 TEXAS INSTRUMENTS DS36950VX/NOPB DS36950VX/NOPB数据手册

DS36950VX/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 76.867
5000+ ¥ 73.4263
10000+ ¥ 70.7665
库存: 765
起订量: 131 增量: 0
交货地:
最小起订量为:10
合计: ¥ 768.67
