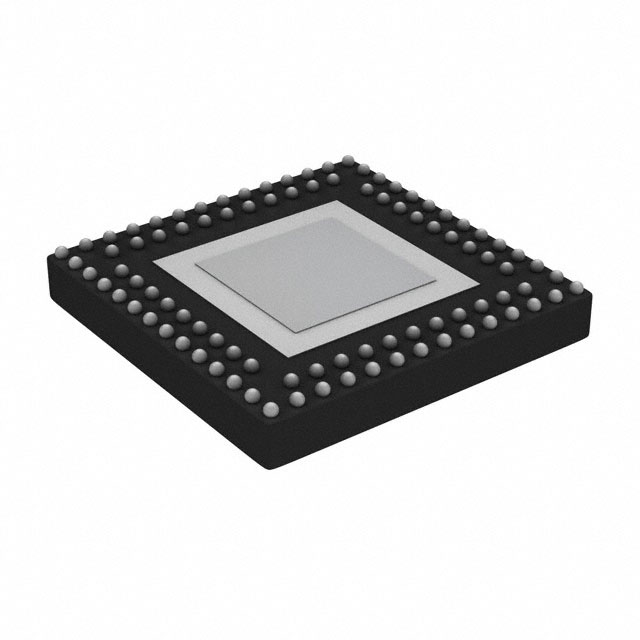

DS90C187LF/NOPB

产品分类: 串行器/解串器
厂牌: TEXAS INSTRUMENTS
产品描述: FPD-Link,LVDS 8 53 1.71V 1.89V LVCMOS 5.57Gbps QFN 贴片安装,黏合安装 7mm(长度)*7mm(宽度)
供应商型号: DS90C187LF/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 串行器/解串器 DS90C187LF/NOPB

DS90C187LF/NOPB概述

    DS90C187低功耗双像素FPD-Link (LVDS)串行器技术手册

    产品简介


    DS90C187是一款低功耗双像素FPD-Link (LVDS)串行器,专为便携式电池供电设备设计,适用于主机GPU与显示面板之间的RGB接口减小。该器件能够支持高达QXGA (2048x1536)分辨率的双像素数据传输,广泛应用于汽车显示屏、摄像头监控系统(CMS)、智能后视镜和仪表盘等领域。

    技术参数


    - 电源电压: 1.71V至1.89V
    - 工作温度范围: -10°C 至 +70°C
    - 视频控制信号输入: 水平同步(HS)、垂直同步(VS)、数据使能(DE)
    - 视频输入: 支持24位RGB和48位RGB
    - 像素时钟频率: 最大可达185 MHz
    - 功耗: 单像素模式下典型功率消耗为100mW;睡眠模式下功率消耗小于1mW
    - 封装尺寸: 7mm x 7mm x 0.9mm,92引脚双排VQFN封装
    - 兼容性: 与FPD-Link解串行器兼容

    产品特点和优势


    - 低功耗设计: 典型功耗仅100mW,睡眠模式下小于1mW。
    - 多模式操作: 支持单像素单输出(SISO)、单像素双输出(SIDO)及双像素双输出(DIDO)。
    - 灵活配置: 可通过引脚配置选择18位或24位RGB模式。
    - 紧凑封装: 小巧的92引脚VQFN封装适合于空间受限的应用。
    - 抗干扰性强: 支持差分LVDS信号传输,具备较高的抗噪声能力。

    应用案例和使用建议


    DS90C187适用于汽车显示屏、智能后视镜等场景。对于汽车显示屏,可通过双像素输出支持高清显示效果,减少画面延迟。在智能后视镜应用中,可实现对车辆周边环境的高清捕捉与实时显示。建议使用时注意电源管理以优化整体功耗,并确保视频控制信号的稳定性以避免画面异常。

    兼容性和支持


    - 兼容性: 与FPD-Link系列解串行器兼容。
    - 支持: 提供详细的技术文档、工具与软件支持,并提供社区资源和技术论坛,以便用户获取技术支持。

    常见问题与解决方案


    - 问题1: 如何切换不同像素输出模式?
    - 解决方案: 通过MODE0和MODE1引脚设置不同的二进制值来选择不同操作模式。例如,00表示单像素单输出,01表示单像素双输出。

    - 问题2: 如何降低功耗?
    - 解决方案: 在非工作状态下,可以通过PDB引脚将器件设置为睡眠模式,以达到更低的功耗。

    总结和推荐


    DS90C187凭借其低功耗、多种操作模式及兼容性,使其在汽车电子和便携设备等领域具有显著的竞争优势。其紧凑的设计也使得它非常适合于空间有限的应用环境。综合以上特点,我们强烈推荐在需要双像素高速数据传输的应用中使用DS90C187。

DS90C187LF/NOPB参数

参数
输入信号类型 LVCMOS
输出数量 8
输出信号类型 FPD-Link,LVDS
典型供电电流 -
最大工作供电电压 1.89V
最小工作供电电压 1.71V
数据速率 5.57Gbps
输入数量 53
长*宽*高 7mm(长度)*7mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

DS90C187LF/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DS90C187LF/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 串行器/解串器 TEXAS INSTRUMENTS DS90C187LF/NOPB DS90C187LF/NOPB数据手册

DS90C187LF/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 44.4152
2000+ ¥ 43.286
3000+ ¥ 42.1568
库存: 8000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 44415.2
