PCA9544AZQNR

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: I2C Multiplexer 1-Element 4-IN 20-Pin BGA MICROSTAR JUNIOR T/R
供应商型号: 25E-PCA9544AZQNR
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 其他接口芯片 PCA9544AZQNR

PCA9544AZQNR概述

    PCA9544A 技术手册概述

    1. 产品简介


    PCA9544A 是一款由德州仪器(Texas Instruments)设计的低电压四通道 I²C 和 SMBus 多路复用器。它具备双向转换开关功能,可与 I²C 总线和 SMBus 兼容。这款多路复用器广泛应用于服务器、路由器、工厂自动化和存在 I²C 从设备地址冲突的产品中(例如,多个相同温度传感器)。它支持热插拔,具有低功耗和高可靠性等特点。

    2. 技术参数


    - 电源电压范围:2.3 V 至 5.5 V
    - I²C 时钟频率:最高可达 400 kHz
    - 输入/输出电平:支持 1.8 V、2.5 V、3.3 V 和 5 V 总线电压
    - 中断逻辑:四个独立的低电平有效中断输入
    - 热性能:
    - 结点到环境热阻:92°C/W(DGV 封装)
    - 结点到环境热阻:58°C/W(DW 封装)
    - 结点到环境热阻:96.5°C/W(PW 封装)
    - 结点到环境热阻:37°C/W(RGY 封装)

    3. 产品特点和优势


    PCA9544A 的主要特点包括:
    - 低电阻开关:确保信号传输质量
    - 宽电压范围:适用于不同类型的总线电压
    - 低功耗:适合需要长时间运行的应用场景
    - 高可靠性:通过严格的热应力测试和 ESD 测试
    这些特点使其成为多种应用场景的理想选择,特别是对于需要处理多个 I²C 设备的系统。

    4. 应用案例和使用建议


    PCA9544A 在多种场景下都有出色表现。例如,在服务器和路由器中,它可以有效地管理多个 I²C 设备,避免地址冲突。在工厂自动化中,它可以通过热插拔功能方便地添加或移除设备。
    使用建议:
    - 确保所有引脚连接正确,特别是 VCC、GND 和中断引脚。
    - 考虑到热管理,特别是在高密度安装环境下,可能需要额外的散热措施。
    - 在进行编程和配置时,确保遵循正确的 I²C 协议,以避免通信错误。

    5. 兼容性和支持


    PCA9544A 可与标准 I²C 和 SMBus 设备无缝兼容。德州仪器提供详尽的技术文档和支持,包括数据手册、应用笔记和技术论坛,帮助用户解决问题和优化系统设计。

    6. 常见问题与解决方案


    常见问题及解决方法:
    - 问题:启动时未接收到中断信号。
    - 解决方法:检查中断引脚是否正确连接并配置,确认外部上拉电阻值合适。

    - 问题:通信不稳定。
    - 解决方法:检查总线上的电容负载是否符合要求,确保上拉电阻和信号质量。

    7. 总结和推荐


    PCA9544A 是一款高效且可靠的多路复用器,特别适用于需要处理多 I²C 设备的应用。它的低功耗、高可靠性和广泛的应用范围使其成为市场的优选之一。强烈推荐在需要进行多 I²C 设备管理和解决地址冲突问题的项目中使用。如果您对本文档有任何疑问或需要更多支持,请访问德州仪器的官方网站获取更多信息。

PCA9544AZQNR参数

参数

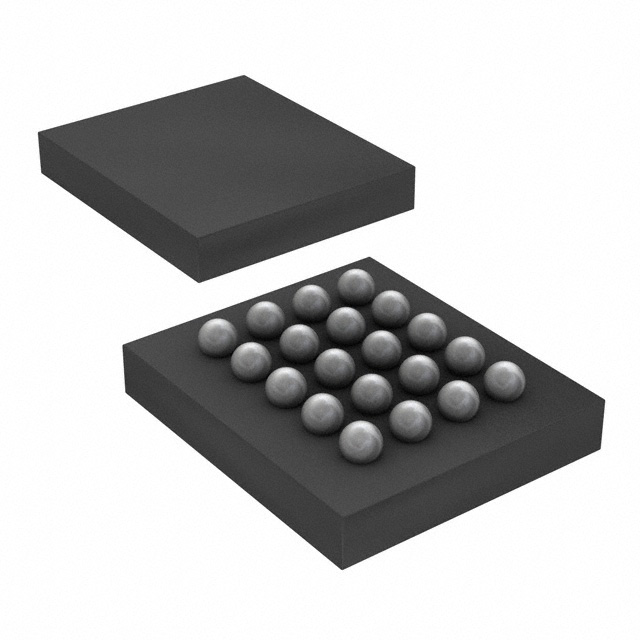

长*宽*高 4mm*3mm*750μm
通用封装 BGA
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

PCA9544AZQNR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

PCA9544AZQNR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他接口芯片 TEXAS INSTRUMENTS PCA9544AZQNR PCA9544AZQNR数据手册

PCA9544AZQNR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 6.7446
5000+ ¥ 6.4427
10000+ ¥ 6.2093
库存: 10658
起订量: 1483 增量: 0
交货地:
最小起订量为:10
合计: ¥ 67.44
