PCA9554ADGVR

产品分类: I/O扩展器
厂牌: TEXAS INSTRUMENTS
产品描述: 104μA 10mA 25mA I2C,SMBus 8 2.3V 5.5V 400KHz 是 TVSOP-16 贴片安装
供应商型号: PCA9554ADGVR
供应商: 云汉优选
标准整包数: 1

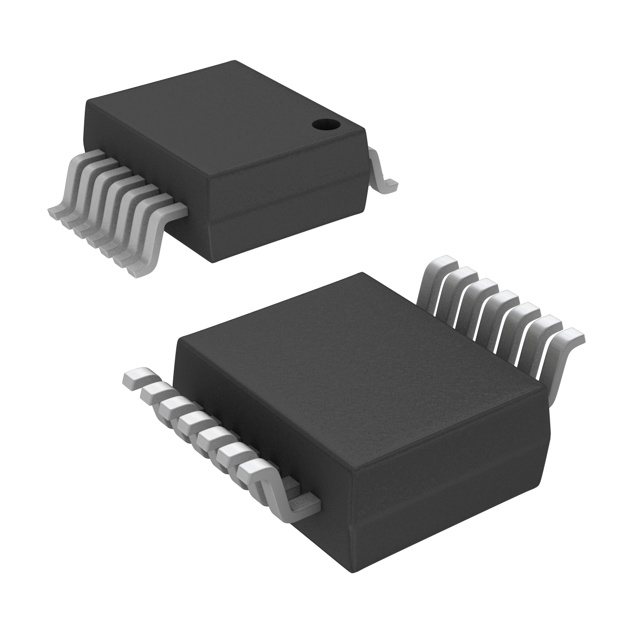

TEXAS INSTRUMENTS I/O扩展器 PCA9554ADGVR

PCA9554ADGVR概述


    产品简介


    PCA9554A 远程8位 I²C 和 SMBus I/O 扩展器
    PCA9554A 是一款专为两线双向总线(I²C)设计的远程8位 I/O 扩展器,适用于2.3V至5.5V的供电电压范围。它提供了一个开放漏极低电平中断输出,可用于大多数微控制器系列通过I²C接口(时钟线SCL,数据线SDA)进行通用远程I/O扩展。该产品广泛应用于各类工业控制、嵌入式系统和通信设备中,具备高效能、低功耗的特点。

    技术参数


    - 输入/输出配置寄存器:可以配置I/O引脚为输入或输出模式。
    - 极性反转寄存器:可将输入端口寄存器的极性反转。
    - 工作温度范围:-40°C到+85°C。
    - 供电电压范围:2.3V到5.5V。
    - 高电平输入电压:大于0.7×VCC。
    - 低电平输入电压:小于0.3×VCC。
    - 最大输出电流:25mA。
    - 输入输出钳位电流:±20mA。
    - 热阻:51°C/W(RGV封装)。
    - 开关特性:标准模式下,I²C时钟频率为0到100kHz;快速模式下,I²C时钟频率为0到400kHz。

    产品特点和优势


    PCA9554A 的主要特点是:
    - 多功能性:支持I²C和SMBus两种协议,能够灵活应对不同的应用需求。
    - 配置灵活性:通过硬件地址引脚可以编程,最多支持8个设备共享同一I²C/SMBus总线。
    - 强大的驱动能力:I/O端口具有高电流驱动能力,可以直接驱动LED灯等设备。
    - 稳定性:电源启动时自动进入复位状态,避免误操作导致的问题。
    - 高可靠性:支持高达2000V的人体模型静电放电保护,适用于各种恶劣环境。

    应用案例和使用建议


    应用案例:
    - 在自动化控制系统中,PCA9554A 可用于扩展I/O通道,连接传感器、执行器等设备。
    - 在嵌入式系统中,它可以通过I²C总线接收来自外部设备的数据,并处理相应的逻辑。
    使用建议:
    - 确保所有输入引脚正确连接到电源或地线,以确保正常工作。
    - 使用适当的上拉电阻连接到VCC,以确保I²C总线的信号质量。
    - 考虑到高电流驱动能力,使用大功率I/O端口时需注意散热。

    兼容性和支持


    PCA9554A 与 PCF8574A 引脚对引脚兼容,但软件层面上需要一些调整。此外,该器件具备良好的抗静电放电性能,符合行业标准。德州仪器(Texas Instruments)提供了丰富的技术支持文档和在线资源,帮助用户更好地理解和应用该产品。

    常见问题与解决方案


    - 问题1:启动时出现异常行为。
    - 解决方案:检查电源连接,确保电源电压稳定在2.3V至5.5V范围内。

    - 问题2:I/O端口无法正常工作。
    - 解决方案:确认I/O配置寄存器设置正确,同时检查外部连接是否正确。
    - 问题3:中断信号不触发。
    - 解决方案:确认中断引脚正确连接,并且I²C总线上的其他设备没有干扰中断信号。

    总结和推荐


    PCA9554A 是一款高性能的I/O扩展器,适合在工业控制、自动化设备和嵌入式系统中广泛应用。它具有强大的I/O扩展能力和灵活的配置选项,同时具备高可靠性和抗干扰能力。综合来看,强烈推荐使用PCA9554A 作为各类应用中的关键组件。

PCA9554ADGVR参数

参数
最小工作供电电压 2.3V
最大工作供电电压 5.5V
中断输出
支持协议 I2C,SMBus
拉电流 10mA
典型供电电流 104μA
灌电流 25mA
最大时钟频率 400KHz
I/O数量 8
3.7mm(Max)
4.5mm(Max)
1.05mm(Max)
通用封装 TVSOP-16
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

PCA9554ADGVR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

PCA9554ADGVR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS I/O扩展器 TEXAS INSTRUMENTS PCA9554ADGVR PCA9554ADGVR数据手册

PCA9554ADGVR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 6.8978
3000+ ¥ 6.7296
6000+ ¥ 6.5053
库存: 20542
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 6897.8
