ISO7740FQDBQQ1

产品分类: 隔离器
厂牌: TEXAS INSTRUMENTS
产品描述: 100Mbps 4 SSOP-16 贴片安装
供应商型号: ISO7740FQDBQQ1-ND
供应商: Digi-Key
标准整包数: 1

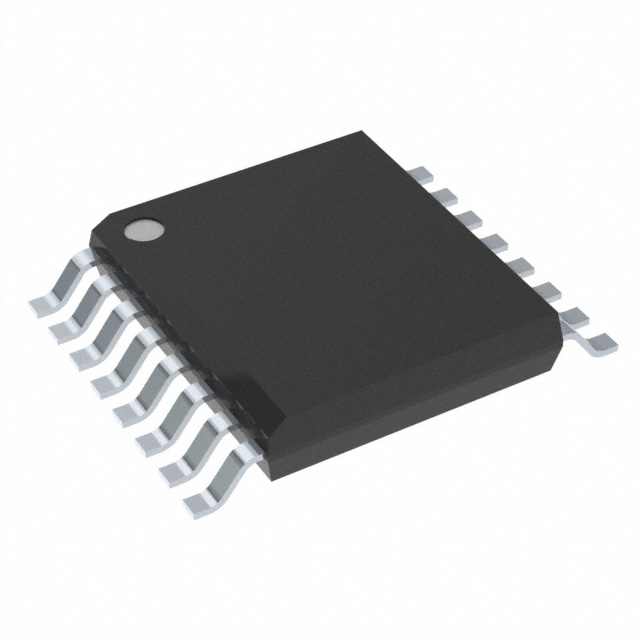

TEXAS INSTRUMENTS 隔离器 ISO7740FQDBQQ1

ISO7740FQDBQQ1概述

    高速、稳健电磁兼容增强型四通道数字隔离器:ISO774x-Q1

    产品简介


    ISO774x-Q1 系列产品是高可靠性、高性能的四通道数字隔离器,符合汽车应用标准。它们主要用于隔离CMOS或LVCMOS数字输入输出(I/O)信号,在各类需要电气隔离的应用中表现卓越。该系列产品可广泛应用于混合动力汽车、电机控制、电源供应、太阳能逆变器及医疗设备等领域。

    技术参数


    - 供电范围: 2.25 V至5.5 V
    - 信号速率: 最高达100 Mbps
    - 低功耗: 每通道典型值为1.5 mA(1 Mbps)
    - 传播延迟: 典型值10.7 ns(5V供电)
    - 共模瞬态抗扰度(CMTI): 典型值±100 kV/μs
    - 安全隔离等级: 5000 VRMS(DW封装),3000 VRMS(DBQ封装)
    - 隔离寿命: 超过40年
    - 工作温度: -40°C 至 125°C
    - 电气特性: 符合AEC-Q100标准

    产品特点和优势


    ISO774x-Q1 的核心优势在于其卓越的电磁兼容性和低功耗设计。通过创新的芯片设计和布局技术,增强了电磁兼容性能,使得系统级的静电放电(ESD)、电快速瞬变脉冲群(EFT)和浪涌保护更易实现。此外,这些隔离器拥有多种供电选项,能够适应不同的应用需求。其默认输出可以选择高阻态或低阻态,提供多主驱动应用的灵活性。ISO774x-Q1 还具备全面的安全认证,包括DIN V VDE V 0884-11:2017-01、UL 1577组件认证程序以及CQC批准等。

    应用案例和使用建议


    ISO774x-Q1 在混合动力汽车、电机控制和太阳能逆变器等应用中表现出色。例如,在混合动力汽车中,ISO774x-Q1 可用于隔离关键控制系统,防止噪声干扰敏感电路。在使用过程中,应确保隔离器的输入和输出连接正确,以避免信号误触发。对于复杂系统的应用,推荐使用额外的滤波和保护电路来进一步提高可靠性。

    兼容性和支持


    ISO774x-Q1 支持多种供电电压,并且可以轻松与其他电子元件集成。设备制造商提供了详细的文档和技术支持,包括在线工具、软件开发包和社区资源,便于用户进行开发和调试。

    常见问题与解决方案


    - 问题: 信号传输不稳定
    - 解决方案: 检查电源和接地线连接,确保没有松动。适当增加外部电容,优化信号完整性。
    - 问题: 输出延迟
    - 解决方案: 检查所有连接是否正确,考虑使用更高速率的隔离器版本或降低负载电容。

    总结和推荐


    ISO774x-Q1 是一款高度可靠、性能优越的数字隔离器,适合于各种高要求的应用场合。其显著的优势在于电磁兼容性和广泛的适用范围,使其在市场上具有很强的竞争力。我们强烈推荐该系列产品给需要高可靠性和稳定性的电子设计工程师。

ISO7740FQDBQQ1参数

参数
数据速率 100Mbps
通道数量 4
通用封装 SSOP-16
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

ISO7740FQDBQQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

ISO7740FQDBQQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 隔离器 TEXAS INSTRUMENTS ISO7740FQDBQQ1 ISO7740FQDBQQ1数据手册

ISO7740FQDBQQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
