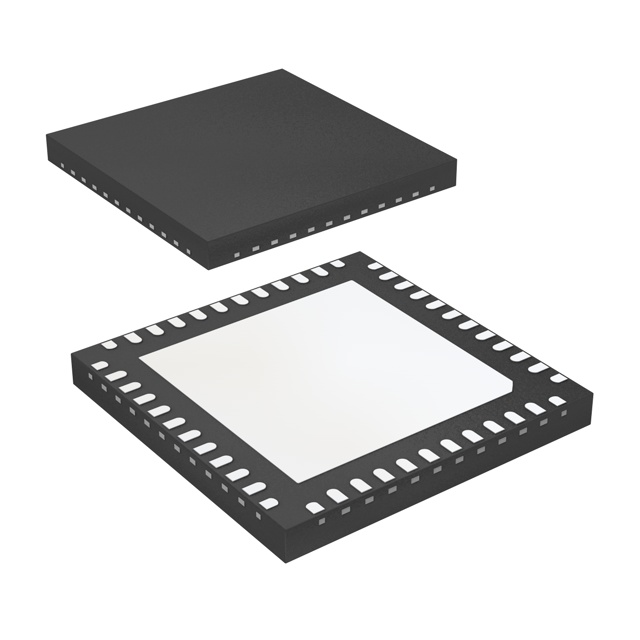

DS110DF410SQ/NOPB

产品分类: 以太网芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 2.375V 2.625V 11.3Gbps QFN 贴片安装,黏合安装
供应商型号: DS110DF410SQ/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 以太网芯片 DS110DF410SQ/NOPB

DS110DF410SQ/NOPB概述

    DS110DF410 低功耗多速率四通道重定时器

    1. 产品简介


    DS110DF410 是一款四通道重定时器,集成信号调理功能。它主要应用于长距离传输的高速串行链路,例如10GbE(万兆以太网)、光纤通道(Fibre Channel)和InfiniBand等,旨在克服由于线路损耗和串扰引起的信号失真问题。通过自适应均衡技术,DS110DF410 可以提升信号质量并实现低于1×10^-15 的误码率(BER)。

    2. 技术参数


    - 数据速率: 支持 8.5 Gbps 至 11.3 Gbps 及子速率(除以 2/4/8)。
    - 工作电压: VDD = 2.5 V ± 5%
    - 环境温度: -40°C 至 85°C
    - 信号检测: ON 阈值 70 mVp-p, OFF 阈值 10 mVp-p
    - 锁定时间: 基于协议选择模式下的快速锁定操作
    - 时钟输入: 输入参考时钟频率为 25 MHz ± 100 ppm,无需严格的相位噪声要求
    - 功率消耗: 每通道典型功率消耗为 180 mW
    - 封装形式: WQFN (48) 7 mm x 7 mm

    3. 产品特点和优势


    - 独立通道锁存: 每个通道可以独立锁存数据速率。
    - 快速锁定: 支持基于协议选择模式下的快速锁定操作。
    - 低延迟: 延迟约 300 ps。
    - 自适应均衡: 最高可增强 34 dB 的 5 GHz 频段均衡。
    - 可编程输出极性反转: 通过 I²C 接口进行配置。
    - 内置眼图监视器和 PRBS 生成器: 用于实时测量高速串行数据。

    4. 应用案例和使用建议


    DS110DF410 广泛应用于需要高速数据传输的场合,如数据中心、网络基础设施和存储系统。在具体应用中,可以根据需要调整各个通道的设置,以优化信号质量和传输距离。例如,在设计 10GbE 网络时,可以通过调整驱动器的输出电压来应对不同的电缆长度,从而确保最佳的信号完整性。

    5. 兼容性和支持


    - 兼容性: DS110DF410 可与现有的 SFP+(SFF-8431)模块兼容,适用于多种光学和直接连接铜缆。
    - 支持: 提供 SMBus 和 EEPROM 配置模式,支持外部 EEPROM 加载编程。同时提供多种开发工具和软件资源。

    6. 常见问题与解决方案


    - 问题: 数据传输过程中出现误码率升高。
    - 解决方案: 调整信号均衡设置,增加接收器的输入灵敏度。

    - 问题: 信号丢失。
    - 解决方案: 检查接收到的参考时钟频率,确认其在允许范围内。

    7. 总结和推荐


    DS110DF410 是一款高性能的高速串行链路重定时器,具有低延迟、高可靠性和广泛的应用范围。对于需要高带宽、低误码率的数据传输应用,DS110DF410 是理想的选择。该产品的市场竞争力在于其强大的信号调理能力和灵活的配置选项,能够满足多种复杂的通信需求。因此,强烈推荐在相关项目中使用此产品。

DS110DF410SQ/NOPB参数

参数
最大工作供电电压 2.625V
最小工作供电电压 2.375V
数据速率 11.3Gbps
收发器数量 -
7.15mm(Max)
7.15mm(Max)
750μm(Max)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

DS110DF410SQ/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DS110DF410SQ/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 以太网芯片 TEXAS INSTRUMENTS DS110DF410SQ/NOPB DS110DF410SQ/NOPB数据手册

DS110DF410SQ/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
