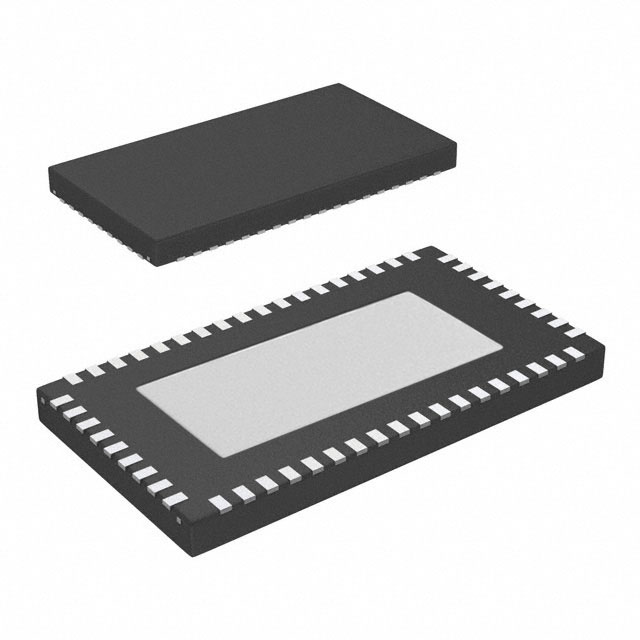

DS125BR820NJYR

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: CML Repeater 2.5V/3.3V 54-Pin WQFN EP T/R
供应商型号: 14M-DS125BR820NJYR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 其他接口芯片 DS125BR820NJYR

DS125BR820NJYR概述

    DS125BR820:低功耗 12.5 Gbps 八通道线性重复器

    1. 产品简介


    DS125BR820 是一款高性能且超低功耗的线性重复器(repeater)/信号再生器(redriver),专为支持高达 12.5 Gbps 的高速接口而设计。这些接口包括 40G-CR4、40G-KR4、SAS/SATA 和 PCIe。其典型应用范围涵盖前端接口(front-port)眼图掩码要求,从而确保数据传输的可靠性。

    2. 技术参数


    - 电源电压:2.5 V 或 3.3 V
    - 通道功率消耗:低至 70 mW/通道,可选关闭未使用的通道以进一步节省能源。
    - 工作温度范围:-40°C 至 85°C
    - 接口速度:支持高达 12.5 Gbps 的数据传输速率。
    - 物理封装:10 mm × 5.5 mm 54-Pin Leadless WQFN 封装。

    3. 产品特点和优势


    - 低功耗:每个通道仅需 70 mW 功率,大大减少了整体能耗。
    - 高速接口支持:能够处理包括 40G-CR4、40G-KR4、SAS/SATA 和 PCIe 在内的多种高带宽接口。
    - 无缝链路训练:自动适应不同传输条件,确保数据链路的透明度。
    - 高级信号调节功能:具备可编程的连续时间线性均衡器(CTLE)和可调输出电压范围,以优化信号质量。
    - 配置灵活:可通过引脚选择、EEPROM 或 SMBus 接口进行编程设置。

    4. 应用案例和使用建议


    - 40G-CR4/SR4/LR4 链路扩展:DS125BR820 可用于延长此类高速链路的距离,适用于数据中心和服务器间的高速连接。
    - SAS/SATA/PCIe 链路扩展:适用于存储系统中的链路扩展,确保在长距离传输时保持信号完整性。
    - 使用建议:在安装过程中,需要注意正确连接 SMBus 信号线,确保适当的上拉电阻连接到 VDD 或 VIN。同时,在操作温度范围内选择正确的供电模式(2.5 V 或 3.3 V)来保证正常运行。

    5. 兼容性和支持


    - 兼容性:可与其他支持 SMBus 的控制器和设备无缝集成。
    - 软件支持:提供 SMBus 和 I2C 接口,方便通过软件配置相关参数。
    - 技术支持:Texas Instruments 提供详尽的技术文档、样品申请及购买链接,以帮助用户顺利完成产品集成和调试。

    6. 常见问题与解决方案


    - Q: 设备在上电后无法加载 EEPROM 数据?
    - A: 检查 READEN 引脚是否被正确配置。若 EEPROM 文件损坏或不完整,会导致数据加载失败。此时可以尝试更换有效的 EEPROM 文件。
    - Q: 系统如何识别和管理链路状态?
    - A: 利用 ALLDONE 引脚的状态变化,系统可以识别链路是否成功完成初始化。当 ALLDONE 为低电平时,表示链路初始化成功。

    7. 总结和推荐


    DS125BR820 以其卓越的低功耗特性和广泛的应用支持,成为高密度数据中心和高速通信网络中的理想选择。无论是进行短距离还是长距离的数据传输,该芯片都能提供稳定可靠的性能表现。因此,强烈推荐在上述应用场景中采用 DS125BR820 芯片,以获得最佳的系统集成效果。

DS125BR820NJYR参数

参数
10.1mm(Max)
5.6mm(Max)
800μm(Max)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
