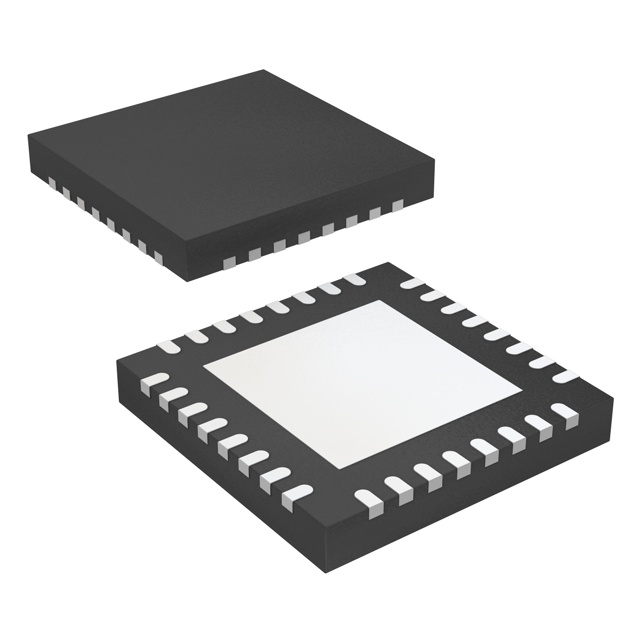

DS15BR400TSQ

产品分类: LVDS芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 215mA LVDS 4 4 3V 1ns 3.6V 2GHz CML,LVDS,LVPECL -0.1V(Min) 100mV(Max) 2Gbps WQFN-32 贴片安装,黏合安装
供应商型号: DS15BR400TSQTR-ND
供应商: Digi-Key
标准整包数: 1
TEXAS INSTRUMENTS LVDS芯片 DS15BR400TSQ

DS15BR400TSQ概述

    DS15BR400/DS15BR401 技术手册解析

    产品简介


    DS15BR400 和 DS15BR401 是来自德州仪器(TI)的4通道低电压差分信号(LVDS)缓冲器/重发器,适用于点对点背板和电缆应用。这些器件具备低抖动、高噪声免疫的特点,支持高达2 Gbps的数据传输率。DS15BR400集成输入输出端的100Ω电阻用于最小化信号返回损耗,而DS15BR401仅在输出端提供100Ω电阻。这两种型号均采用工业温度范围,并提供WQFN-32和TQFP-48两种封装。

    技术参数


    1. 工作速率:高达2 Gbps
    2. 电源电压:单3.3V供电
    3. 工作温度:工业级-40°C至+85°C
    4. 输入输出类型:LVDS兼容,可与CML和LVPECL信号互连
    5. 抖动特性:总抖动(TJ)为14到31 ps(PRBS 2^23-1模式,1.5 Gbps)
    6. 输出阻抗:内部100Ω输出终止
    7. 功耗:典型值578 mW(全通道启用且活动状态)

    产品特点和优势


    - 低抖动和高噪声免疫:减少系统中的信号失真,提升数据完整性。
    - 预加重功能:通过补偿由长距离传输引起的码间干扰(ISI),改善信号质量。
    - 灵活的输入输出接口:兼容多种信号标准,便于系统设计时选择不同的接口类型。
    - 内部电阻:集成的100Ω电阻简化电路设计并节约PCB空间。
    - 宽温度范围:适合各种工业应用环境,保证稳定可靠运行。

    应用案例和使用建议


    1. 电缆延长应用:利用预加重和重复信号能力延长电缆传输距离,保持数据完整。
    2. 信号中继和缓冲:在高速数字路由中,用于放大和清洁传输的信号,确保数据准确传输。
    3. 数字路由器:作为路由器内部连接的关键组件,处理高速率数据流。
    使用建议:
    - 在进行AC耦合时,应注意合适的耦合电容选择以避免频率响应不理想。
    - 为提高热管理性能,应在WQFN封装底部的中心镀层与接地平面之间使用多个通孔连接。

    兼容性和支持


    DS15BR400/DS15BR401与各种工业标准的LVDS、CML、LVPECL信号兼容,可用于广泛的电路设计中。此外,TI提供详尽的技术文档和支持服务,确保用户能够顺利进行产品开发和故障排除。

    常见问题与解决方案


    1. 设备损坏:建议使用防静电包装或将引脚短接以防止静电损害。
    2. 输出电流过大:可采用1kΩ至地的下拉路径或外部安全网络来防止驱动输出电流过大。

    总结和推荐


    综上所述,DS15BR400/DS15BR401凭借其卓越的电气特性和广泛的应用场景,在高速信号传输领域具有显著优势。特别是对于需要长距离、高质量信号传输的应用场合,如电缆扩展、信号中继等,它们是理想的解决方案。强烈推荐使用此系列器件,特别是在需要高可靠性、低功耗的工业控制环境中。

DS15BR400TSQ参数

参数
差分输入高阈值电压 100mV(Max)
输入信号类型 CML,LVDS,LVPECL
最大工作频率 2GHz
驱动器数 4
输出信号类型 LVDS
接收器数量 4
数据速率 2Gbps
差分输入低阈值电压 -0.1V(Min)
最大传输延迟时间 1ns
最小工作频率 -
最小工作供电电压 3V
最大工作供电电压 3.6V
典型供电电流 215mA
5.15mm(Max)
5.15mm(Max)
800μm(Max)
通用封装 WQFN-32
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 新设计不推荐
包装方式 卷带包装

DS15BR400TSQ厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。
