PCF8574ARGYRG4

产品分类: I/O扩展器
厂牌: TEXAS INSTRUMENTS
产品描述: 1mA 25mA I2C 8 2.5V 6V 100KHz 是 VQFN-20 贴片安装,黏合安装
供应商型号: PCF8574ARGYRG4
供应商: TI Store
标准整包数: 1

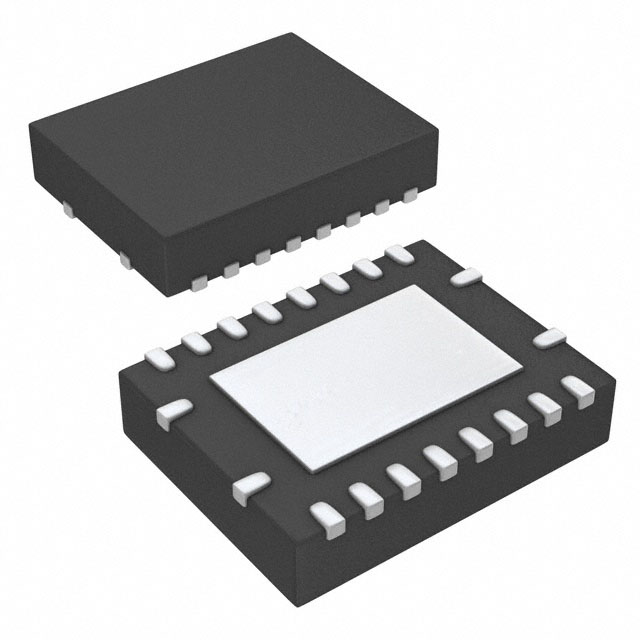

TEXAS INSTRUMENTS I/O扩展器 PCF8574ARGYRG4

PCF8574ARGYRG4概述


    产品简介


    PCF8574A远程8位I/O扩展器
    产品类型: 远程8位输入输出(I/O)扩展器,适用于I2C总线。
    主要功能: 提供双向数据传输、高电流驱动能力和开放集电极中断输出,允许在多种微控制器系统中进行GPIO扩展。它能直接驱动LED,并且在开机时默认设置为高电平。
    应用领域: 广泛应用于电信机房、服务器、路由器(电信交换设备)、个人电脑、个人电子产品、工业自动化等领域。尤其适合那些GPIO接口有限的处理器扩展。

    技术参数


    - 供电电压范围: 2.5V 至 6V
    - 输入电压范围: -0.5VCC 至 VCC+0.5V
    - 输出电压范围: -0.5VCC 至 VCC+0.5V
    - 输入钳位电流: VI<0 时 -20mA
    - 输出钳位电流: VO<0 时 -20mA
    - 持续输出低电流: 50mA
    - 持续输出高电流: -4mA
    - 热阻: 环境热阻 52.2°C/W(RGY 封装)
    - 最大电流: 通过 VCC 或 GND 的连续电流 ±100mA
    - 功耗: 待机电流消耗最大为 10μA
    - 绝对最大额定值: 工作温度范围 -40°C 至 85°C
    - 输入引脚数量: 16 或 20(取决于封装)
    - 接口标准: I2C 或 SMBus
    - 工作频率: I2C 时钟频率可达 100kHz

    产品特点和优势


    - 低待机功耗: 最大待机电流仅为 10μA,非常适合低功耗需求的应用场景。
    - 多功能I/O端口: 可用作输入或输出无需额外控制信号,便于简化设计和降低物料成本。
    - 高性能中断输出: 集成开放集电极中断输出,可直接连接至微控制器,用于快速响应外部事件。
    - 多封装选择: 提供多种封装选择,如 PDIP、SOIC、TSSOP 和 TVSOP,适应不同板级布局的需求。

    应用案例和使用建议


    - 典型应用: 在服务器、路由器、个人电脑等环境中广泛使用。例如,在服务器中可用于控制风扇、指示灯等工作状态。
    - 使用建议: 在设计中应注意合理分配I/O资源以满足设备的工作需求,同时在连接中断输出时确保其正确接收到上拉电阻,以增强信号完整性。

    兼容性和支持


    - 兼容性: 与大多数微控制器兼容,支持I2C和SMBus接口。
    - 技术支持: 提供详尽的文档支持和在线社区支持,帮助用户快速解决问题并加速产品开发进程。

    常见问题与解决方案


    - 问题: 设备在待机状态下电流消耗过高。
    - 解决方案: 检查是否有未关闭的电路部分,并确保在设计中正确处理复位和唤醒机制。
    - 问题: I/O端口无法正确识别输入信号。
    - 解决方案: 确认输入信号的电压和电流是否符合设备要求,检查I/O端口配置是否正确。
    - 问题: 中断信号丢失或不可靠。
    - 解决方案: 确保中断信号线路没有过度负载,并检查相关配置是否符合I2C接口的时序要求。

    总结和推荐


    PCF8574A远程8位I/O扩展器凭借其低功耗、多功能I/O端口和高性能中断输出等特点,在多个领域展现了显著的优势。对于需要高效、可靠的I/O扩展解决方案的设计人员来说,这是一款值得推荐的产品。无论是用于服务器、路由器还是其他嵌入式系统中,PCF8574A都能够提供出色的性能表现和可靠性保障。

PCF8574ARGYRG4参数

参数
中断输出
最大工作供电电压 6V
典型供电电流 -
支持协议 I2C
I/O数量 8
最小工作供电电压 2.5V
拉电流 1mA
最大时钟频率 100KHz
灌电流 25mA
通用封装 VQFN-20
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

PCF8574ARGYRG4厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

PCF8574ARGYRG4数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS I/O扩展器 TEXAS INSTRUMENTS PCF8574ARGYRG4 PCF8574ARGYRG4数据手册

PCF8574ARGYRG4封装设计

查看详情并下载
Symbol
Footprint
3D Model
