PCA9548ADGVR

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: High Performance Bus Switch IC
供应商型号: PCA9548ADGVR
供应商: 国内现货
标准整包数: 1

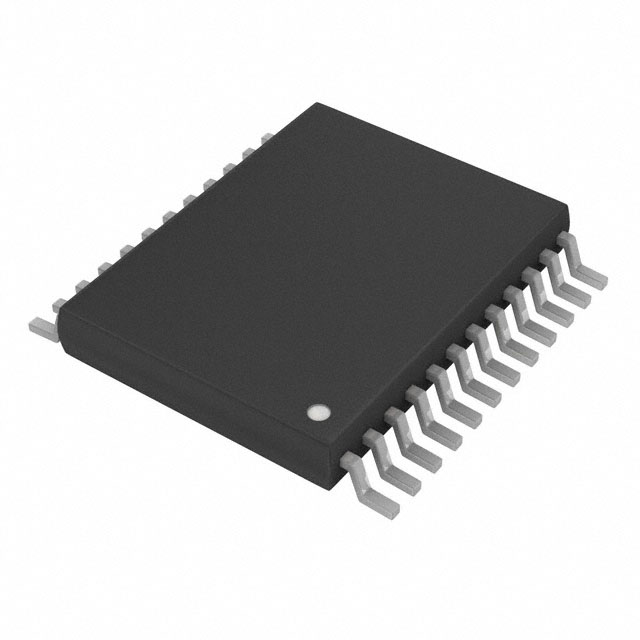

TEXAS INSTRUMENTS 其他接口芯片 PCA9548ADGVR

PCA9548ADGVR概述

    PCA9548A 8-Channel I²C Switch with Reset

    产品简介


    PCA9548A 是一款由德州仪器(Texas Instruments)生产的低电压8通道I²C开关,具有复位功能。它特别适用于需要多通道数据传输的应用场景,如服务器、路由器、工厂自动化系统以及需要解决I²C从设备地址冲突的产品。这款芯片能够处理不同电压等级的通信需求,非常适合于需要多种电压环境下进行信号转换的复杂系统。

    技术参数


    PCA9548A的主要技术规格如下:
    - 工作电压范围: 2.3V 至 5.5V
    - 时钟频率: 0kHz 至 400kHz
    - 输入电压容差: 5V 容忍输入
    - 复位功能: 活动低电平复位输入
    - 通道选择: 通过I²C总线选择通道
    - 通道数量: 8个双向转换开关
    - 热性能: 结温到环境热阻:49.5°C/W
    - 电流: 供电电流:5.5V 下最大为80μA
    - 电压容差: 输入负电压和输出电压在观察输入和输出电流限制的情况下可以超出

    产品特点和优势


    - 多通道功能: 支持8个独立通道的选择,适用于需要高密度通信接口的应用。
    - 电压兼容性: 能够实现1.8V、2.5V、3.3V和5V之间电压等级的信号转换。
    - 高性能: 拥有出色的ESD保护能力,符合JESD 22标准。
    - 热管理: 具有良好的散热性能,保证长期稳定运行。

    应用案例和使用建议


    PCA9548A在许多关键应用领域有着广泛的应用,比如服务器、路由器(电信交换设备)、工厂自动化系统。一个典型的应用场景是在多个相同温度传感器连接在同一I²C总线上时,通过使用PCA9548A可以有效解决地址冲突问题。例如,在安装多个数字温度传感器时,可以将一个传感器连接到每个通道(0-7),这样主处理器就可以通过I²C总线单独控制每个传感器。
    在使用过程中,用户应确保所有控制引脚正确连接,并且根据应用需求选择合适的电源电压。此外,合理的布线设计和散热管理也是提高系统可靠性的关键。

    兼容性和支持


    PCA9548A与各种I²C或SMBus设备兼容,可用于多种系统架构。制造商提供了详细的文档和支持资源,包括应用指南、电路图和编程说明,有助于开发者更好地理解和使用该产品。

    常见问题与解决方案


    - Q: 当电源电压低于2.3V时会发生什么?
    - A: 如果电源电压低于2.3V,设备将无法正常工作。请确保使用符合规定的电源电压。

    - Q: 复位操作如何执行?
    - A: 通过将复位引脚拉低来执行复位操作。此操作会重置内部寄存器并重新初始化I²C状态机。

    总结和推荐


    综上所述,PCA9548A是一款功能强大、灵活性高的I²C开关,特别适合于需要多通道数据传输和电压转换的应用场景。其广泛的适用性和强大的技术支持使得它在市场上具有很强的竞争力。对于任何寻求高效能多通道I²C通信解决方案的开发者和工程师来说,PCA9548A都是一款值得考虑的选择。建议在相关项目中积极采用,以获得最佳性能和可靠性。

PCA9548ADGVR参数

参数
长*宽*高 5mm*4.4mm*1.05mm
通用封装 TVSOP-24
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

PCA9548ADGVR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

PCA9548ADGVR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他接口芯片 TEXAS INSTRUMENTS PCA9548ADGVR PCA9548ADGVR数据手册

PCA9548ADGVR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 7.5202
3000+ ¥ 7.3368
6000+ ¥ 7.0922
库存: 29560
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 7520.2
