DS90CF364AMTD/NOPB

产品分类: LVDS芯片
厂牌: TEXAS INSTRUMENTS
产品描述: CMOS,TTL 3 21 Driver 3V 3.6V CMOS,TTL -0.1V 100mV 1.3Gbps TSSOP-48 贴片安装 12.5mm*6.1mm*900μm
供应商型号: DS90CF364AMTD/NOPB
供应商: 国内现货
标准整包数: 1000

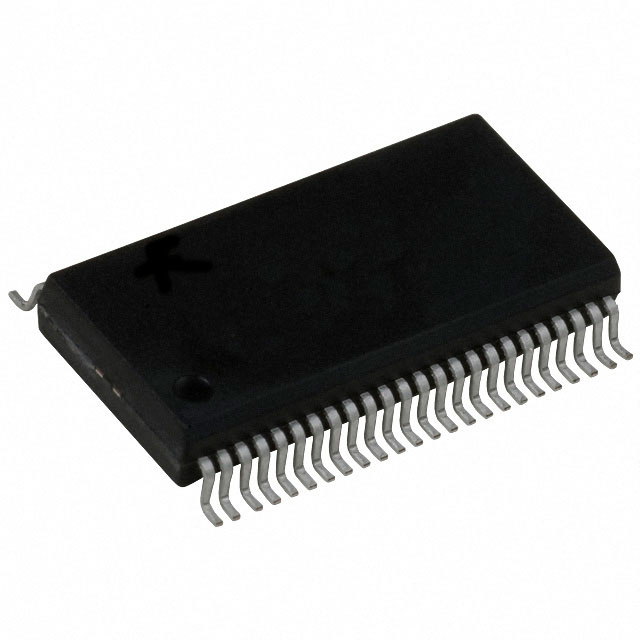

TEXAS INSTRUMENTS LVDS芯片 DS90CF364AMTD/NOPB

DS90CF364AMTD/NOPB概述


    产品简介


    DS90CF364A 和 DS90CF384A:LVDS 接收器
    DS90CF364A 和 DS90CF384A 是用于平板显示(FPD)链路的高性能低电压差分信号(LVDS)接收器。它们分别适用于18位和24位的并行CMOS/TTL数据流转换。这些接收器支持20到65 MHz的时钟频率,具有高带宽和低功耗的特点。主要用于高分辨率显示器,如VGA、SVGA、XGA和SXGA。

    技术参数


    - 频率范围:20 MHz 至 65 MHz
    - 数据吞吐量:高达1.8 Gbps(24位)或1.3 Gbps(18位)
    - 电源电压:3.0V 至 3.6V
    - 输出特性:
    - 50%占空比
    - 最佳设置时间和保持时间
    - 低至142mW的工作功耗(65MHz时)
    - 低功耗模式:最大200μW
    - 兼容标准:符合TIA/EIA-644 LVDS标准
    - 封装形式:56引脚TSSOP或48引脚TSSOP

    产品特点和优势


    - 宽数据有效窗口:增强的数据稳定时间,在高带宽下表现出色。
    - 低功耗:低至142mW的工作功耗使其适合于电池供电的应用。
    - 高可靠性:ESD等级大于7 kV(HBM),确保了高可靠性和稳定性。
    - 低延迟:快速的切换特性,使得数据传输更流畅。
    - 易于集成:无需外部组件,便于集成到现有系统中。

    应用案例和使用建议


    应用案例:
    - 高清显示器,如1080p和4K显示器
    - 平板电脑和智能手机的显示屏
    - 工业显示器
    使用建议:
    - 在选择LVDS信号电缆时,应考虑电缆长度和类型以保证信号完整性。
    - 使用适当的终端电阻以减少反射和干扰。
    - 为降低功耗,可在不使用时将接收器置于休眠模式。

    兼容性和支持


    - 兼容其他元件:可以与DS90C383A/DS90C363A等相配合使用。
    - 制造商支持:TI提供详尽的技术文档和用户支持,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题:电源电压超出规定范围
    - 解决办法:确保电源电压在3.0V至3.6V之间,避免超压。
    - 问题:接收器输出不稳定
    - 解决办法:检查接地连接和输入信号质量,确保所有连线正确无误。
    - 问题:功耗过高
    - 解决办法:合理安排接收器的工作模式,尽可能利用休眠模式来降低功耗。

    总结和推荐


    DS90CF364A 和 DS90CF384A 在平板显示链路中表现出色,提供了高效、低功耗和高可靠性的解决方案。其广泛的应用范围和优异的性能使其成为众多显示器应用的理想选择。考虑到其卓越的性能和可靠的支持服务,强烈推荐在需要高分辨率和高速数据传输的显示应用中使用此产品。

DS90CF364AMTD/NOPB参数

参数
最大传输延迟时间 -
最大工作供电电压 3.6V
最大工作频率 -
输入信号类型 CMOS,TTL
最小工作供电电压 3V
输出信号类型 CMOS,TTL
最小工作频率 -
驱动器数 21 Driver
典型供电电流 -
差分输入高阈值电压 100mV
差分输入低阈值电压 -0.1V
数据速率 1.3Gbps
接收器数量 3
长*宽*高 12.5mm*6.1mm*900μm
通用封装 TSSOP-48
安装方式 贴片安装
零件状态 在售
包装方式 管装

DS90CF364AMTD/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DS90CF364AMTD/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LVDS芯片 TEXAS INSTRUMENTS DS90CF364AMTD/NOPB DS90CF364AMTD/NOPB数据手册

DS90CF364AMTD/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 18.3372
2000+ ¥ 17.871
3000+ ¥ 17.4048
库存: 19000
起订量: 1000 增量: 38
交货地:
最小起订量为:1000
合计: ¥ 18337.2
