THS7318YZFR

产品分类: LIN收发器
厂牌: TEXAS INSTRUMENTS

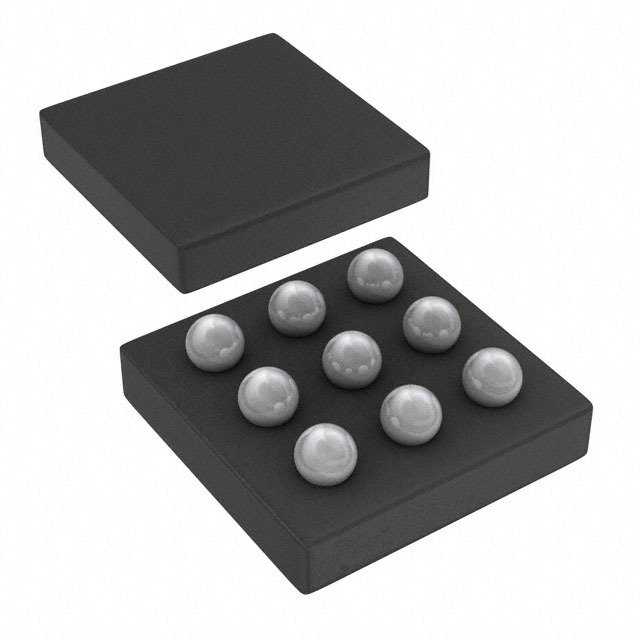

产品描述: 2.85V 5V DSBGA-9 贴片安装,黏合安装 1.8mm*1.8mm*350μm
供应商型号: 25E-THS7318YZFR
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS LIN收发器 THS7318YZFR

THS7318YZFR概述


    产品简介


    THS7318 是一款专为便携式视频应用设计的集成模拟视频处理器。它集成了增强型定义电视(EDTV)和标准定义电视(SDTV)信号处理所需的电路,包括3通道低功耗视频线路驱动器及低通滤波器。THS7318 能够处理 Y’(亮度)、P’B/CVBS(蓝差分信号/复合视频)和 P’R/C’(红差分信号/色度)信号,并提供经过滤波和放大的输出。这款器件在个人媒体播放器、数码相机和手机视频输出等领域有着广泛的应用。

    技术参数


    - 电源电压范围: 2.85 V 至 5 V
    - 总供电电流: 最大 4.5 mA
    - 低功耗模式: 最大 5 µW
    - 输入电压范围: –0.4 V 至 VSS
    - 输出电流: ±100 mA
    - 工作温度范围: –40°C 至 +85°C
    - 封装形式: 9针 NanoFree™ 封装
    - 热阻: 105 °C/W (TA = 25°C)
    - 直流特性: 输入偏置电流 -170 nA 至 -415 nA
    - 交流性能: ±1.0 dB 带宽:14 至 17 MHz
    - 差分增益: NTSC 和 PAL 标准:0.05%
    - 差分相位: NTSC 和 PAL 标准:0.03 度
    - 信噪比: 62 dB (2-VPP 正弦波)
    - 上升/下降时间: 20 ns (2-V 步进)

    产品特点和优势


    THS7318 的主要优势包括:
    - 低功耗: 在典型的便携式应用中,THS7318 的功耗可以低至 5 µW。
    - 高性能滤波: 内置 3阶巴特沃斯低通滤波器,保证信号质量,频率响应范围达到 20 MHz。
    - 兼容多种接口: 支持 Y’、P’B/CVBS 和 P’R/C’ 输入输出,适用性强。
    - 易于集成: 小巧的 9 针 NanoFree™ 封装,适合紧凑空间的应用。
    - 高可靠性: 符合 RoHS 标准,且通过高温焊接测试。

    应用案例和使用建议


    应用案例
    - 个人媒体播放器: 用于播放视频时进行信号处理,保证画质清晰。
    - 数码相机: 作为视频输出缓冲器,改善视频输出质量。
    - 手机视频输出: 提供稳定的视频信号输出,满足不同显示需求。
    使用建议
    1. 电源管理: 确保系统电源稳定,避免电压波动对芯片性能的影响。
    2. 散热设计: 尽量保持设备在 –40°C 至 +85°C 的工作范围内,注意散热。
    3. 信号线连接: 确保所有输入输出引脚正确连接,避免信号干扰。

    兼容性和支持


    THS7318 可以与多种视频接口兼容,包括 Y’、P’B/CVBS 和 P’R/C’。此外,Texas Instruments 提供了详细的技术文档和支持服务,包括重新流焊放置和移除过程的指导,帮助用户更好地理解和应用这款产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 功耗过高 | 检查电源电压是否稳定,调整负载 |
    | 信号失真 | 检查信号源质量,确保输入信号在合理范围内 |
    | 无法正常工作 | 确认 EN 引脚是否正确配置 |

    总结和推荐


    综上所述,THS7318 是一款非常适合便携式视频应用的高性能模拟视频处理器。其低功耗、高精度和易于集成的特点使其成为众多电子设备的理想选择。如果你需要一个能适应多种环境、满足多种接口要求的视频信号处理器,THS7318 将是你的理想选择。强烈推荐使用 THS7318 进行便携式视频系统的开发和应用。

THS7318YZFR参数

参数
最小工作供电电压 2.85V
内置选项 -
支持协议 -
最大LIN总线电压 -
调节器电压 -
LIN总线唤醒功能 -
最小LIN总线电压 -
数据速率 -
LIN 规格 -
最大工作供电电压 5V
长*宽*高 1.8mm*1.8mm*350μm
通用封装 DSBGA-9
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

THS7318YZFR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

THS7318YZFR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LIN收发器 TEXAS INSTRUMENTS THS7318YZFR THS7318YZFR数据手册

THS7318YZFR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 39.0759
5000+ ¥ 37.3268
10000+ ¥ 35.9746
库存: 2611
起订量: 256 增量: 0
交货地:
最小起订量为:10
合计: ¥ 390.75
