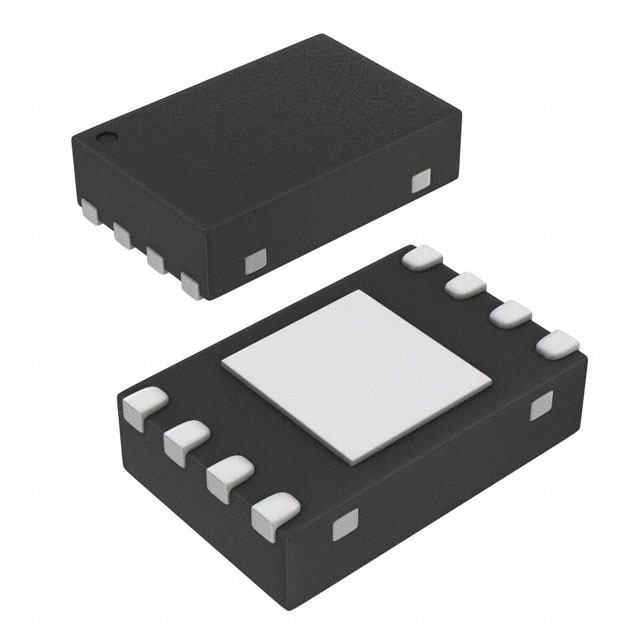

TUSB501DRFR

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: Super Speed Single Channel Redriver USB 3.0 3.3V T/R 8-Pin WSON EP
供应商型号: UNP-TUSB501DRFR
供应商: 海外现货
标准整包数: 1
TEXAS INSTRUMENTS 其他接口芯片 TUSB501DRFR

TUSB501DRFR概述


    产品简介


    产品类型: TUSB501 是一款第三代 3.3V USB 3.0 单通道增强器(Redriver),专门用于延长 USB 信号传输距离并改善信号完整性。
    主要功能:
    - 增强信号: 通过均衡器补偿通道损耗,恢复高速信号的数据完整性。
    - 低功耗设计: 采用节能架构,确保在各种工作状态下的低功耗。
    - 自动检测: 自动检测并启用接收端均衡器,简化安装和配置过程。
    - 灵活配置: 可配置的接收端均衡器增益和输出驱动选项,允许根据具体应用需求进行调整。
    应用领域:
    - 手机、电脑、扩展坞站、电视、活动电缆和背板等消费电子及工业设备。

    技术参数


    | 参数名称 | 值 |

    | 工作电压范围 | 3.0 V ~ 3.6 V |
    | 操作温度范围 | -40°C ~ 85°C |
    | 平均活跃电流 | 43.8 mA ~ 65 mA |
    | 输出摆幅 | 930 mVpp ~ 1300 mVpp |
    | 接收端均衡器增益设置 | 3 dB, 6 dB, 9 dB |
    | 端子至环境热阻 | 102.4 °C/W |
    | 差分输入阻抗(直流) | 72 Ω ~ 120 Ω |
    | 差分输出摆率 | 20 ps |

    产品特点和优势


    独特功能:
    - 智能低频信号处理(LFPS)控制器: 能够检测低频信号并自动禁用驱动去重强调,保证全兼容性。
    - 紧凑封装: 小巧的 2 x 2 mm QFN 封装,适用于空间受限的应用。
    - 高可靠性: 集成 ESD 保护,可在恶劣环境中稳定运行。
    市场竞争力:
    - 高效能: 支持长电缆传输和复杂 PCB 结构,显著提升信号质量。
    - 灵活性: 用户可轻松配置设备以满足特定应用需求,提升产品竞争力。

    应用案例和使用建议


    实际应用:
    - 在移动设备如手机和平板电脑中用于信号增强,保证高速数据传输的稳定性。
    - 在数据中心背板上应用,实现长距离数据传输且保持信号质量。
    使用建议:
    - 确保正确配置接收端均衡器和输出驱动,根据实际应用中的损耗情况选择合适的增益值。
    - 为达到最佳效果,需对系统进行充分测试与验证,特别是针对不同温度和湿度条件下的表现。

    兼容性和支持


    兼容性:
    - 该器件与现有 USB 3.0 标准完全兼容,支持多种设备和平台。
    - 可与其他标准 USB 3.0 设备互连,提供无缝集成体验。
    支持与维护:
    - Texas Instruments 提供详尽的技术文档和在线支持,确保客户快速解决问题并获得必要的指导。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 信号传输过程中出现延迟 | 检查连接线缆长度和质量,适当调整输出摆率。 |
    | 信号强度不足 | 调整接收端均衡器增益设置。 |
    | 设备无法正常启动 | 检查供电电压是否符合要求。 |

    总结和推荐


    综合评估:
    - TUSB501 在信号增强、功耗管理及配置灵活性方面表现出色,适用于多种高要求应用环境。
    - 特别适合需要长距离信号传输且对信号完整性要求高的应用场合。
    推荐使用:
    - 强烈推荐在需要增强 USB 信号质量的应用中使用 TUSB501,尤其是手机、电脑、电视等消费电子产品以及数据中心等工业应用中。
