ISO7741DBQ

产品分类: 隔离器
厂牌: TEXAS INSTRUMENTS
产品描述: 100 4 SSOP-16 贴片安装
供应商型号: ISO7741DBQ
供应商: 国内现货
标准整包数: 1000

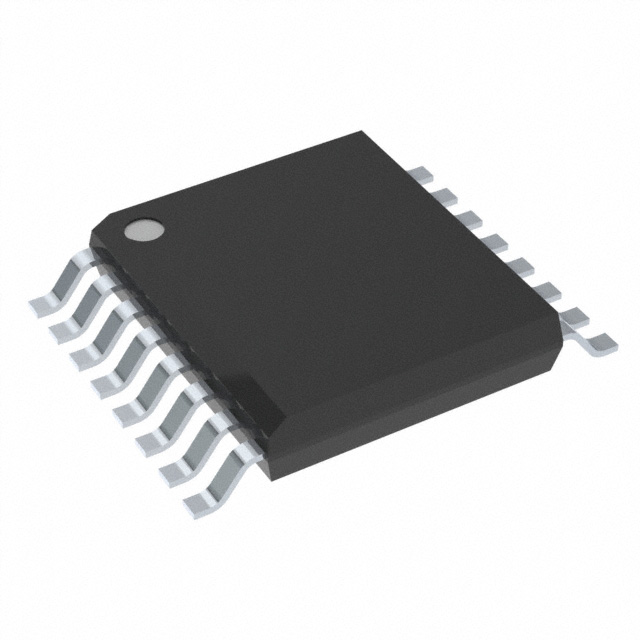

TEXAS INSTRUMENTS 隔离器 ISO7741DBQ

ISO7741DBQ概述

    高速、增强型EMC隔离四通道数字隔离器 ISO774x 技术手册

    1. 产品简介


    ISO774x系列是高速、增强电磁兼容(EMC)性能的四通道数字隔离器。这些隔离器主要用于工业自动化、电机控制、电源、太阳能逆变器及医疗设备等领域。其关键特性包括高数据速率、强大的隔离屏障、低功耗和宽温度范围。这些特性使其成为高性能电子系统中的理想选择。

    2. 技术参数


    - 数据速率:100 Mbps
    - 隔离寿命:>100年(1500 VRMS 工作电压)
    - 最大隔离电压:5000 VRMS
    - 浪涌能力:12.8 kV
    - 共模瞬态抑制能力(CMTI):±100 kV/μs
    - 供电范围:2.25 V 至 5.5 V
    - 默认输出:高电平(ISO774x)和低电平(ISO774xF)可选
    - 工作温度范围:-55°C 至 125°C
    - 传播延迟:10.7 ns(典型值,5V供电)

    3. 产品特点和优势


    ISO774x系列数字隔离器具有以下优势:
    - 高数据传输速率:达到100 Mbps,适合高速通信需求。
    - 强化隔离屏障:具备长寿命、高隔离电压和浪涌防护能力。
    - 卓越的EMC性能:提供强电磁兼容性、低辐射和抗ESD能力。
    - 宽泛的工作条件:支持广泛的供电电压和工作温度范围。
    - 低功耗设计:典型情况下每个通道仅需1.5 mA。
    - 认证齐全:通过多项安全相关认证,如DIN V VDE V 0884-11:2017-01、UL 1577、CSA组件认证等。

    4. 应用案例和使用建议


    ISO774x系列广泛应用于工业自动化、电机控制、电源管理等领域。例如,在太阳能逆变器中,ISO774x可以隔离高压侧与低压侧的信号,从而避免噪声电流干扰控制系统。对于这类应用,建议将ISO774x置于信号通路的关键位置,并确保良好的接地和布局设计以提高EMC性能。

    5. 兼容性和支持


    ISO774x系列支持多种封装,包括DW(10.30 mm x 7.50 mm)和DBQ(4.90 mm x 3.90 mm)封装。同时提供汽车版本ISO774x-Q1,方便在汽车电子领域的应用。制造商提供详尽的技术文档、工具和软件支持,以及社区资源和技术论坛支持。

    6. 常见问题与解决方案


    - Q: 如何设置输出使能?
    A: 可通过EN1和EN2引脚配置输出使能。当EN1为高电平或悬空时,侧1的输出引脚被启用;当EN1为低电平时,输出进入高阻态。

    - Q: 输出端存在噪声干扰如何处理?
    A: 确保良好的接地设计和屏蔽措施,并检查输入信号的稳定性。

    7. 总结和推荐


    ISO774x系列数字隔离器以其高数据传输速率、出色的EMC性能、低功耗和宽工作范围,为各种工业和消费电子产品提供了可靠的选择。特别是在需要高电磁兼容性和长时间稳定性的场合下,ISO774x系列产品无疑是一个理想的选择。综上所述,强烈推荐ISO774x系列用于工业控制、电源管理和医疗设备等领域。

ISO7741DBQ参数

参数
数据速率 100
通道数量 4
5mm(Max)
4mm(Max)
1.75mm(Max)
通用封装 SSOP-16
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 管装

ISO7741DBQ厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

ISO7741DBQ数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 隔离器 TEXAS INSTRUMENTS ISO7741DBQ ISO7741DBQ数据手册

ISO7741DBQ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 15.8946
2000+ ¥ 15.4905
3000+ ¥ 15.0864
库存: 24000
起订量: 1000 增量: 75
交货地:
最小起订量为:1000
合计: ¥ 15894.6
