TSC2046IZQCR-90

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: 25E-TSC2046IZQCR-90
供应商: 国内现货
标准整包数: 1

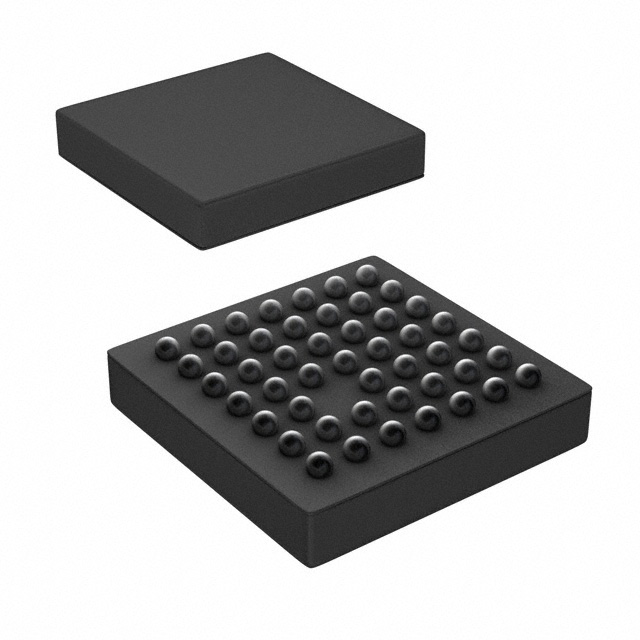

TEXAS INSTRUMENTS 其他接口芯片 TSC2046IZQCR-90

TSC2046IZQCR-90概述

    TSC2046 触摸屏控制器技术手册解析

    1. 产品简介


    TSC2046是一款针对低电压接口(1.5V至5.25V)设计的下一代四线触摸屏控制器,直接继承自ADS7846的引脚布局。它适用于个人数字助理(PDA)、便携式仪器、销售点终端、寻呼机、触摸屏显示器以及手机等多种手持设备,特别是在需要高精度和低功耗的触摸屏控制应用中表现尤为突出。

    2. 技术参数


    - 输入范围: 正向输入到负向输入为0至VREF,绝对输入范围为-0.2V至+VCC+0.2V。
    - 分辨率: 12位
    - 最大积分线性误差: ±2LSB
    - 噪声: 包含内部参考源时为70µVrms
    - 电源抑制比: 70dB
    - 采样率: 高达125kHz
    - 参考电压: 内部2.5V参考电压,漂移为15ppm/°C
    - 温度测量范围: -40°C至+85°C
    - 封装形式: TSSOP-16, QFN-16, VFBGA-48

    3. 产品特点和优势


    - 引脚兼容性: 完全兼容现有ADS7846的设计,便于产品升级。
    - 低功耗: 在2.7V下典型功耗<0.75mW。
    - 集成参考源: 提供内部2.5V参考源,可以用于辅助输入、电池监测和温度测量模式,有助于简化设计并降低成本。
    - 宽泛的工作温度范围: 可以在-40°C至+85°C的温度范围内稳定工作。

    4. 应用案例和使用建议


    - 案例分析: TSC2046广泛应用于移动设备的触摸屏系统,例如智能手机和平板电脑。由于其优秀的抗干扰能力和稳定的性能,使得它非常适合那些对精度要求较高的场景。
    - 使用建议: 设计者应考虑TSC2046的内部参考源带来的便利性,但同时也应注意参考源可能产生的漂移问题,在高温环境下需额外注意校准。此外,当连接到不同供电域的设备时,确保电源管理合理,避免信号衰减或过压情况的发生。

    5. 兼容性和支持


    - 兼容性: 由于具有多种封装选项,TSC2046能够灵活适配不同的电路板设计需求。
    - 技术支持: 厂商提供了详尽的技术文档和支持服务,帮助开发者快速上手并解决遇到的问题。

    6. 常见问题与解决方案


    - Q: 如何减少功耗?
    - A: 在不需要时关闭内部参考源。通过设置相关寄存器使能或禁用参考源,可以在不需要高精度参考电压的情况下节省能耗。

    - Q: 温度变化对精度有何影响?
    - A: 温度会影响内部参考源的输出电压,从而影响转换结果。可以通过软件补偿算法来减少这种影响。

    7. 总结和推荐


    TSC2046凭借其出色的兼容性、低功耗特性和广泛的温度适用范围,是手持设备开发中的理想选择。无论是初次尝试还是现有系统的升级,它都能提供卓越的支持和可靠性。强烈推荐给那些寻找高性能、低成本触摸屏解决方案的开发者们。

TSC2046IZQCR-90参数

参数
长*宽*高 4mm*4mm*750μm
通用封装 VFBGA-48
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

TSC2046IZQCR-90厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TSC2046IZQCR-90数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他接口芯片 TEXAS INSTRUMENTS TSC2046IZQCR-90 TSC2046IZQCR-90数据手册

TSC2046IZQCR-90封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 17.1291
5000+ ¥ 16.3624
10000+ ¥ 15.7697
库存: 11250
起订量: 584 增量: 0
交货地:
最小起订量为:10
合计: ¥ 171.29
