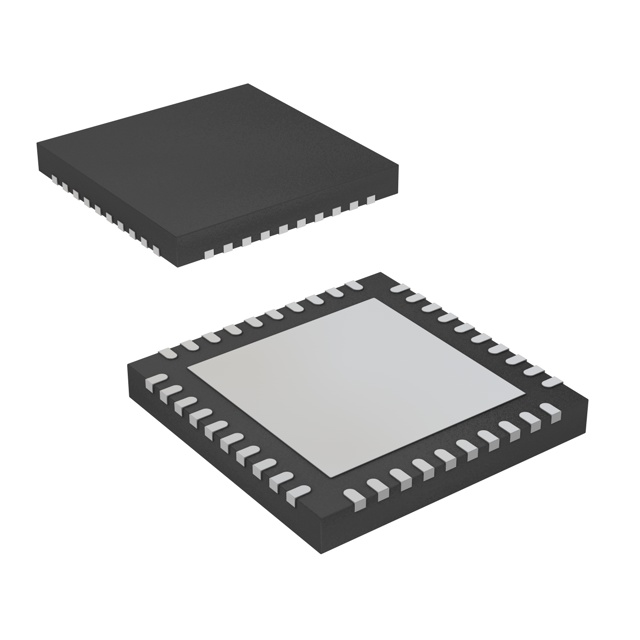

DS90UB927QSQX/NOPB

产品分类: 串行器/解串器
厂牌: TEXAS INSTRUMENTS
产品描述: 600μA FPD-Link III,LVDS 13 3V 3.6V FPD-Link,LVDS 2.975Gbps WQFN-40 贴片安装,黏合安装
供应商型号: UNP-DS90UB927QSQX/NOPB
供应商: 海外现货
标准整包数: 1
TEXAS INSTRUMENTS 串行器/解串器 DS90UB927QSQX/NOPB

DS90UB927QSQX/NOPB概述

    DS90UB927Q-Q1 FPD-Link III Serializer技术手册

    产品简介


    DS90UB927Q-Q1是一款高性能的FPD-Link III串行器芯片,适用于汽车显示系统及图像传感应用。该芯片能够处理高清视频(720p)格式,支持高达85MHz的像素时钟频率(PCLK),并且具备低EMI设计。此外,它还支持高达24位色彩深度的RGB888视频输入,通过单对屏蔽双绞线(STP)实现高达10米的数据传输距离。

    技术参数


    - 主要规格:
    - 支持的分辨率: 720p
    - 色彩深度: 24位
    - 像素时钟频率范围: 5MHz到85MHz
    - 支持的音频输入: 最多4个I2S数字音频输入通道
    - 控制信号支持: 4个双向GPIO通道
    - 电源电压: 3.3V(单供电)

    - 电气特性:
    - 输入接口: 支持2对差分LVDS数据输入,一对差分LVDS时钟输入
    - 电源管理: 支持低功耗模式
    - ESD防护: >8kV HBM和ISO 10605 ESD防护等级

    - 工作环境:
    - 温度范围: -40°C到+105°C
    - 存储温度: -65°C到+150°C
    - 热阻: RθJA = 29.0°C/W,RθJC = 14.4°C/W,RθJB = 5.1°C/W

    产品特点和优势


    - 高性能: 支持高分辨率和高清视频格式,且具备低EMI特性。
    - 多功能性: 支持多种输入和输出格式,以及I2S数字音频和控制信号。
    - 集成度高: 集成内部时钟生成和低功耗模式,减少对外部组件的需求。
    - 易于集成: 支持双向控制通道,使得与其他器件或处理器的通信更加简便。
    - 可靠性高: 符合AEC-Q100 Grade 2标准,适合汽车级应用。

    应用案例和使用建议


    - 应用案例: 该芯片常用于汽车导航系统、后座娱乐系统和辅助驾驶系统。例如,在汽车导航系统中,DS90UB927Q-Q1负责将数字视频和音频信号转化为FPD-Link III信号进行传输。
    - 使用建议: 在选择与之配套的传感器和显示器时,确保其支持的视频格式和分辨率相匹配。同时,应注意电路板布局的设计,以减少信号干扰并提高系统的整体稳定性。

    兼容性和支持


    - 兼容性: 该芯片可以与FPD-Link III解串器(如DS90UB928Q-Q1)配合使用,构成完整的视频传输链路。
    - 技术支持: Texas Instruments提供详细的技术文档和支持服务,用户可以通过Product Folder获取样品和购买链接,访问TI官方论坛寻求帮助。

    常见问题与解决方案


    - 问题: 为什么设备在启动时无法正常工作?
    - 解决方案: 确保电源电压稳定,检查所有外部连接是否正确无误。如果仍然存在问题,尝试使用示波器检查时钟信号的质量。

    - 问题: 设备发热严重,导致性能下降。
    - 解决方案: 检查散热措施是否有效,如是否安装了散热片或者风扇。此外,还可以调整工作模式到低功耗状态以减少发热量。

    总结和推荐


    总体而言,DS90UB927Q-Q1是一款高性能、多功能的FPD-Link III串行器芯片,非常适合用于汽车领域的视频和音频信号传输。其强大的功能、低EMI特性以及高可靠性使其成为汽车电子系统的理想选择。对于需要高清晰度视频传输的应用场合,强烈推荐使用此款芯片。在选择和使用过程中,应注意遵循正确的电源管理和散热策略,以确保设备的最佳性能和稳定性。

DS90UB927QSQX/NOPB参数

参数
最小工作供电电压 3V
数据速率 2.975Gbps
输入数量 13
输入信号类型 FPD-Link,LVDS
输出数量 -
输出信号类型 FPD-Link III,LVDS
典型供电电流 600μA
最大工作供电电压 3.6V
通用封装 WQFN-40
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

DS90UB927QSQX/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DS90UB927QSQX/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 串行器/解串器 TEXAS INSTRUMENTS DS90UB927QSQX/NOPB DS90UB927QSQX/NOPB数据手册

DS90UB927QSQX/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.2936 ¥ 27.8305
34+ $ 3.18 ¥ 26.871
库存: 34
起订量: 4 增量: 1
交货地:
最小起订量为:1
合计: ¥ 27.83
