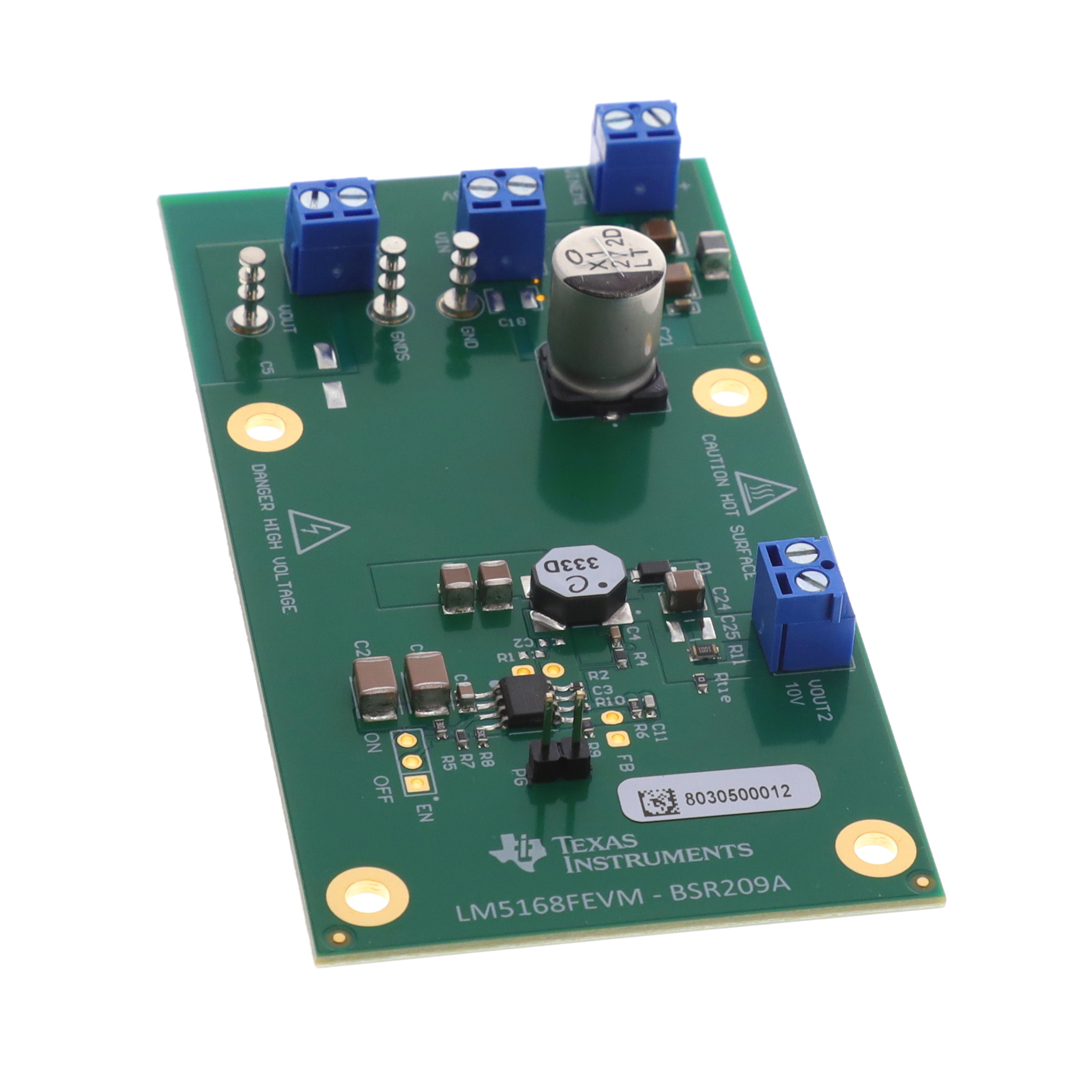

LM5168FEVM

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 750KHz 2,Isolated 10V,10V 115V 20V
供应商型号: LM5168FEVM
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 LM5168FEVM

LM5168FEVM概述

    LM5168FEVM DC/DC Fly-Buck Regulator

    1. 产品简介


    LM5168FEVM 是一款高效、紧凑型的115V直流/直流Fly-Buck调节器,它采用同步整流技术来实现高转换效率。此模块可以广泛应用于多种电压输入环境,从20V到115V(绝对最大值为120V),并提供一个受控的10V输出,最大电流可达0.25A,开关频率为750kHz。此外,通过Fly-Buck拓扑结构还提供了一个浮动的10V输出。模块设计采用了具有宽输入电压范围、宽占空比范围、集成高侧和低侧功率MOSFET、高级过流保护和精密使能功能的LM5168F-Q1同步降压转换器,适用于AEC-Q100 1级汽车认证,可以在-40°C至+150°C的结温范围内稳定工作。

    2. 技术参数


    - 输入电压范围:20V 至 115V(绝对最大值120V)
    - 输出电压:10V(可调)
    - 输出电流:主输出0.25A,辅助输出0.25A
    - 效率:半负载时约70%,全负载时约76%
    - 工作频率:750kHz
    - 热性能:使用SO PowerPAD封装,优化热性能

    3. 产品特点和优势


    - 高效率:采用同步整流技术,确保高转换效率
    - 宽电压输入范围:支持从20V到115V的输入电压
    - 汽车级认证:符合AEC-Q100 1级标准,保证高可靠性
    - 宽温度范围:能在-40°C至+150°C的环境下稳定工作
    - 精准控制:具备先进的过流保护和精密使能功能

    4. 应用案例和使用建议


    LM5168FEVM特别适合于需要高效率和高可靠性的工业和汽车应用,如车载电源系统、工业自动化控制系统等。为了充分发挥其性能,建议遵循以下使用建议:
    - 在连接负载前,请先设置合适的输入电压范围(20V至115V)
    - 确保良好的散热条件,以防止过热导致损坏
    - 在使用过程中定期检查输出电压稳定性,及时调整外部电阻分压器

    5. 兼容性和支持


    LM5168FEVM 支持广泛的输入电压范围,并且与多种高压DC电源兼容。对于用户支持,德州仪器提供了详尽的技术文档、用户指南及在线技术支持。用户可以通过访问TI官方网站获取最新的软件更新和硬件升级信息。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳 | 检查外部电阻分压器,调整为正确值 |
    | 开机时无法启动 | 确认输入电压在20V到115V之间,重启设备 |
    | 过热报警 | 改善散热条件,避免长时间满载运行 |

    7. 总结和推荐


    综上所述,LM5168FEVM是一款高性能的直流/直流Fly-Buck调节器,其卓越的效率、宽电压输入范围和高可靠性使其成为各种高要求应用的理想选择。强烈推荐在汽车电子和工业控制领域中使用此款产品。如果您正在寻找一种能够满足高性能要求的高效能电源管理解决方案,LM5168FEVM将是您的最佳选择。

LM5168FEVM参数

参数
最小输入电压 20V
开关频率 750KHz
功能 -
最小输出电压 -
最大输出电压 10V,10V
输出类型 2,Isolated
拓扑 -
输出数量 -
最大输入电压 115V
同步整流器 -
零件状态 在售
包装方式 盒装
