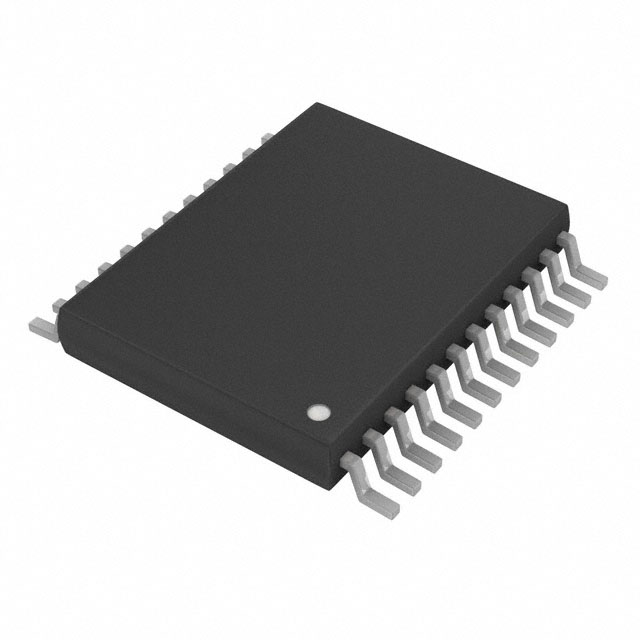

PCA9535DGVR

产品分类: I/O扩展器
厂牌: TEXAS INSTRUMENTS
产品描述: 1μA 10mA 25mA I2C,SMBus 16 2.3V 5.5V 400KHz 是 TVSOP-24 贴片安装,黏合安装
供应商型号: PCA9535DGVR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS I/O扩展器 PCA9535DGVR

PCA9535DGVR概述


    产品简介


    PCA9535是一款远程16位I²C和SMBus低功耗I/O扩展器,具有中断输出和配置寄存器。它适用于2.3V至5.5V VCC范围内的两线双向总线(I²C),主要用于微控制器系列的通用远程I/O扩展。PCA9535的特点在于其低待机电流消耗(最大为1μA),高电流驱动能力可以直接驱动LED,并且提供丰富的配置选项,如输入/输出选择、输入端口、输出端口和极性反转寄存器。

    技术参数


    - 供电电压范围:2.3V至5.5V
    - I²C时钟频率:最高可达400kHz
    - 输入电压范围:-0.5V至6V
    - 输出电压范围:-0.5V至6V
    - 低电平输入电压:-0.5V至0.3×VCC
    - 高电平输入电压:0.7×VCC至5.5V
    - 低电平输出电流:P端口2.3V至5.5V时最大25mA
    - 高电平输出电流:P端口2.3V至5.5V时最大-10mA
    - 热阻抗:不同封装不同,详见下表
    - DB包:63°C/W
    - DBQ包:61°C/W
    - DGV包:86°C/W
    - DW包:46°C/W
    - PW包:88°C/W
    - RGE包:45°C/W
    - RTW包:66°C/W
    - RGE包到焊盘的热阻:1.5°C/W

    产品特点和优势


    PCA9535的主要特点是其低功耗设计和强大的电流驱动能力。它能够直接驱动LED,适用于需要高可靠性的工业和消费电子产品。通过三个硬件地址引脚(A0, A1, A2),最多可以支持八个设备共享同一个I²C总线或SMBus,使得多设备同步操作变得简单方便。

    应用案例和使用建议


    PCA9535适用于各种需要I/O扩展的应用场合,例如工业控制系统、通信设备、家电控制板等。为了实现最佳性能,建议在布线时尽量减少I²C总线的负载电容,并确保各引脚的连接符合规范。例如,在连接中断输出时,应通过上拉电阻连接到VCC。

    兼容性和支持


    PCA9535与大多数微控制器兼容,可以轻松集成到现有的系统中。此外,它还与PCF8575、PCA9555等其他I²C扩展器共享相同的地址设置,这为多种设备的同时使用提供了便利。德州仪器公司提供了详细的技术文档和支持服务,帮助用户更好地理解和应用这款芯片。

    常见问题与解决方案


    - 问题1:在系统中连接PCA9535后,无法正确识别其地址。
    - 解决方案:检查硬件地址引脚(A0, A1, A2)是否已正确配置,确保没有短路或开路现象。

    - 问题2:系统中出现频繁的复位现象。
    - 解决方案:检查VCC电源线是否有足够的稳定性,必要时添加去耦电容。

    总结和推荐


    PCA9535是一款优秀的I/O扩展器,具备出色的低功耗特性和强大的驱动能力。在各种应用场景中表现出色,特别是在需要多设备同步操作的环境中。德州仪器公司提供的详尽文档和支持使其易于集成到现有系统中。综上所述,强烈推荐使用PCA9535来满足您的I/O扩展需求。

PCA9535DGVR参数

参数
最小工作供电电压 2.3V
最大工作供电电压 5.5V
中断输出
最大时钟频率 400KHz
典型供电电流 1μA
灌电流 25mA
拉电流 10mA
I/O数量 16
支持协议 I2C,SMBus
通用封装 TVSOP-24
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装
