DS90LV027M/NOPB

产品分类: LVDS芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 11mA LVDS 0 2 3V 6ns 3.6V LVCMOS,LVTTL 155Mbps SOIC-8 贴片安装 4.9mm*3.9mm*1.45mm
供应商型号: DS90LV027M/NOPB
供应商: 国内现货
标准整包数: 1000

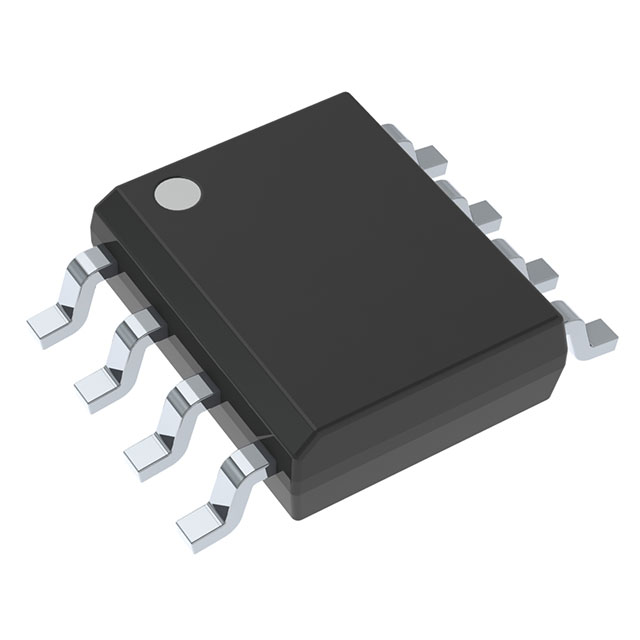

TEXAS INSTRUMENTS LVDS芯片 DS90LV027M/NOPB

DS90LV027M/NOPB概述

    DS90LV027 LVDS 双高速差分驱动器技术手册

    产品简介


    DS90LV027 是德州仪器(TI)推出的一款双通道低电压差分信号(LVDS)驱动器,适用于高数据率传输和低功耗应用。这款器件的主要功能是将低压差分信号转化为高频率差分信号,适用于多种高速数据传输场景。它特别适合于电信、计算机、消费电子等领域。

    技术参数


    - 输入/输出电压范围:−0.3V 至 +3.9V
    - 最大功耗:1190 mW(在 +25°C 时),高于 +25°C 时以每摄氏度 9.5 mW 的速率递减
    - 工作温度范围:−65°C 至 +150°C
    - 引脚输出电流范围:−4mA 至 +6mA
    - 电源电流:无负载时 VCC 或 GND 输入下,最大 4 mA;当负载为 100Ω 时,最大 11 mA
    - 输出差分电压:250 mV 至 450 mV
    - 传播延迟:高低转换时最小 1.5 ns,最大 6 ns
    - 开关时间:低至高转换时最小 0 ns,最大 3 ns
    - 供电电压范围:3.0 V 至 3.6 V

    产品特点和优势


    DS90LV027 的核心特点是低功耗设计和超低的短路故障电流。这使得它在高频应用中仍能保持低功耗。另外,它的 8 引脚 SOIC 封装节约了空间,并且通过流线型布局简化了 PCB 设计。最重要的是,它符合 TIA/EIA-644 标准,确保了信号传输的质量和可靠性。

    应用案例和使用建议


    DS90LV027 通常用于需要高速数据传输的场合,例如电信网络、服务器、工控系统等。为了更好地发挥其性能,建议:
    1. 使用符合 TIA/EIA-644 标准的线路连接;
    2. 确保 PCB 布局合理,避免不必要的寄生电容和电感;
    3. 在可能的情况下,增加屏蔽措施以减少电磁干扰(EMI)。

    兼容性和支持


    DS90LV027 可与任何 TI 的 LVDS 接收器配合使用。如果需要更多技术支持或产品文档,可访问 TI 官方网站。TI 提供全面的技术支持和保修服务,确保客户在使用过程中得到充分的支持。

    常见问题与解决方案


    1. Q: 如何确定器件的工作温度范围?
    - A: DS90LV027 的工作温度范围为 −65°C 至 +150°C,但推荐的工作温度范围为 0°C 至 70°C。
    2. Q: 如何确保器件在高频率下的低功耗?
    - A: 由于其采用电流模式设计,即使在高频率下也能保持较低的功耗。
    3. Q: 如何处理静电放电(ESD)问题?
    - A: 在存储或处理过程中,可以将引脚短接在一起或将器件放置在导电泡沫中以防止静电损坏。

    总结和推荐


    DS90LV027 LVDS 双高速差分驱动器是一款高度可靠且易于集成的产品。其在高速数据传输和低功耗方面的卓越表现使其成为电信、计算机和消费电子领域的理想选择。我们强烈推荐此产品给所有需要高效、低功耗传输解决方案的用户。

DS90LV027M/NOPB参数

参数
输入信号类型 LVCMOS,LVTTL
驱动器数 2
最小工作供电电压 3V
差分输入高阈值电压 -
最大工作频率 -
差分输入低阈值电压 -
最大工作供电电压 3.6V
数据速率 155Mbps
最大传输延迟时间 6ns
典型供电电流 11mA
输出信号类型 LVDS
最小工作频率 -
长*宽*高 4.9mm*3.9mm*1.45mm
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

DS90LV027M/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DS90LV027M/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LVDS芯片 TEXAS INSTRUMENTS DS90LV027M/NOPB DS90LV027M/NOPB数据手册

DS90LV027M/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 5.8056
2000+ ¥ 5.658
3000+ ¥ 5.5104
库存: 14000
起订量: 1000 增量: 95
交货地:
最小起订量为:1000
合计: ¥ 5805.6
